雙離子電池（DIBs）由于其低材料成本、高功率能力和環境友好性，在能源儲存方面顯示出良好的前景。然而，作為陰極的石墨總是受到結構破壞和電極/電解質界面不穩定的影響，這大大降低了其電化學性能。

山東大學楊劍、中國石油大學（華東）顧鑫等將三（三甲基硅）亞磷酸酯（TMSP）用作電解液添加劑加入，以改善電化學性能。

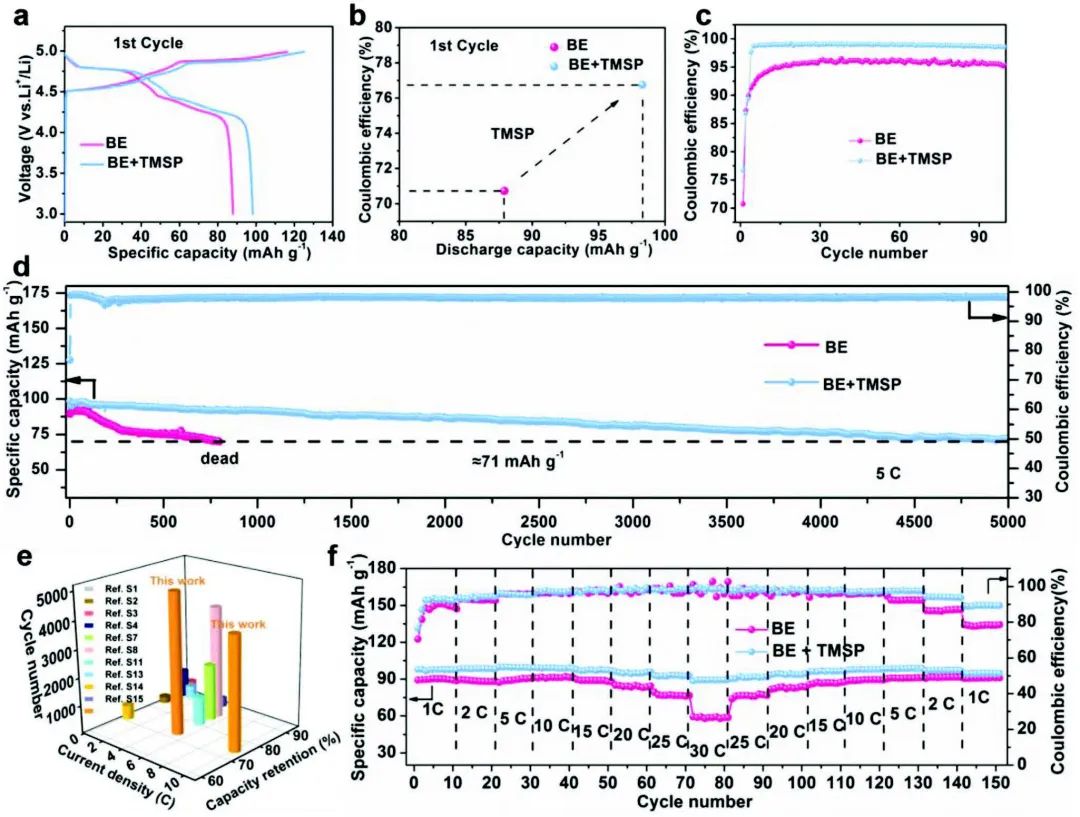

圖1. 電化學性能

盡管TMSP曾經用于傳統的LIBs，但這項工作首次報道其作為DIBs的電解液添加劑。與LIBs的情況不同，在DIBs中跨越石墨正極電解質界面（CEI）層傳輸的是大的陰離子，而不是小的鋰離子。X射線光電子能譜（XPS）和ToF-SIMS表明，由TMSP分解產生的原位CEI層具有較少的LiF，但有較多的SiO-和PO₂-，表明TMSP有效地抑制了電解液鹽的分解，電解液的NMR也支持這一結果，在加入TMSP后，電解液鹽類的典型水解產物HF和P₂O₂F-大大減少。因此，電極的穩定性和反應的可逆性得到了改善。

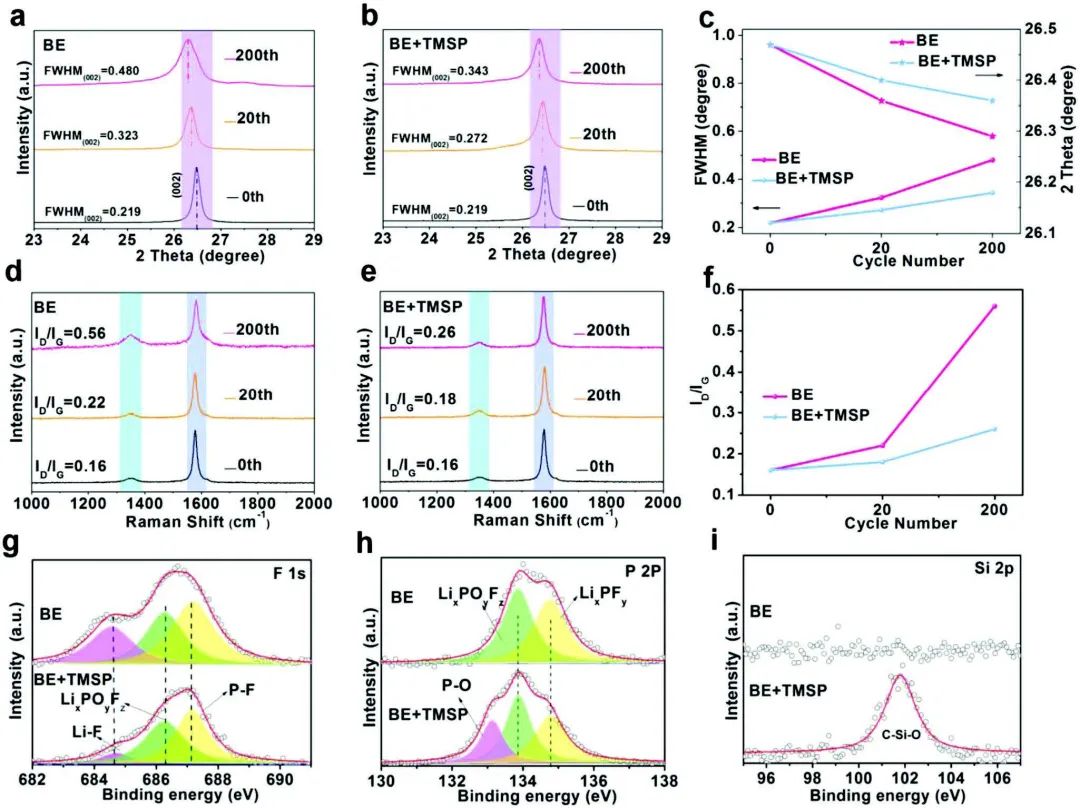

圖2. TMSP的作用

同時，高分辨率透射電子顯微鏡（HRTEM）和ToF-SIMS表明，TMSP衍生的CEI層是均勻和薄的，從而提高了電荷轉移的動力學。因此，由TMSP誘導的優異性能在石墨中得到證明，其顯示出超快的倍率能力（30C時≈96.8%）和超穩定的循環性能（10C時3000次循環后為92.5%，20C時3000次循環后為88.7%）。這些結果證明了石墨上的CEI層在DIBs中的巨大潛力。

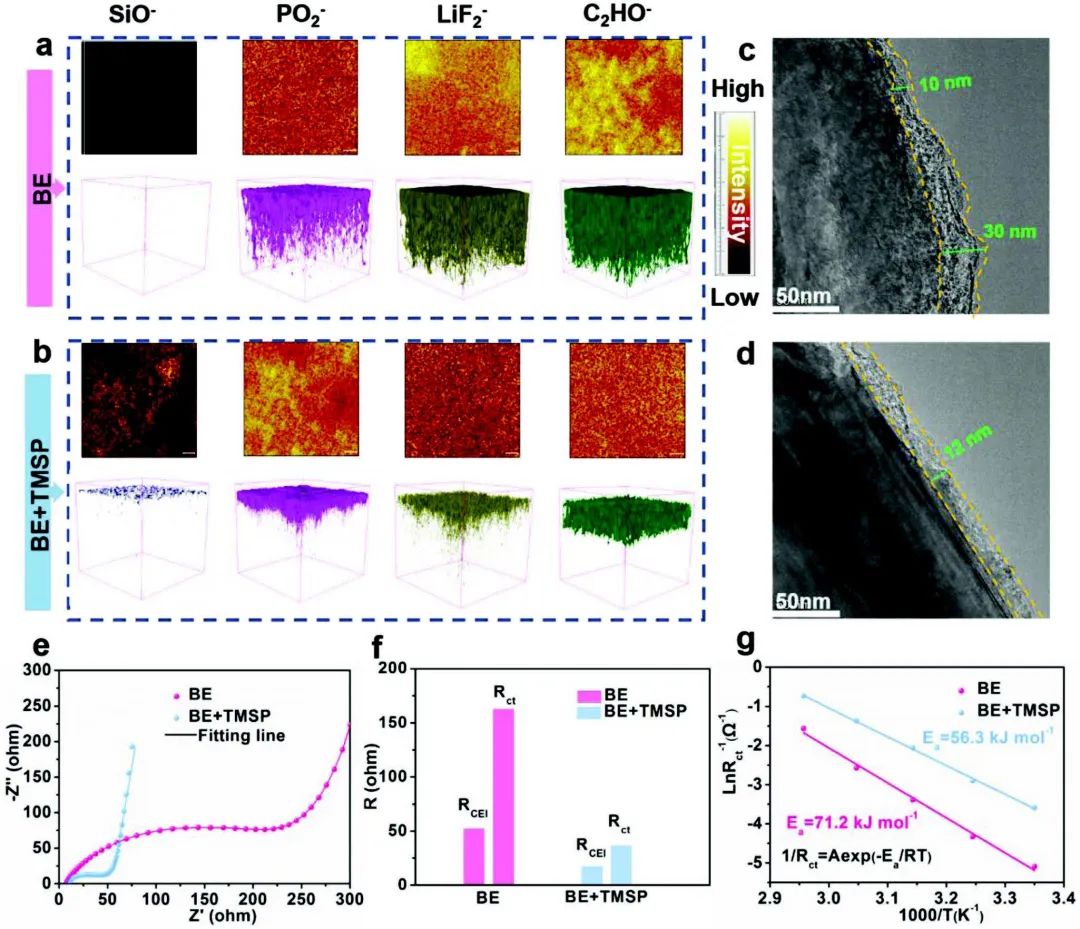

圖3. CEI的表征

Highly Durable and Ultrafast Cycling of Dual-Ion Batteries via In Situ Construction of Cathode–Electrolyte Interphase. Advanced Energy Materials 2022. DOI: 10.1002/aenm.202202253
