old老太做受,人妻无码av,亚洲色婷婷六月亚洲婷婷6月

錢國棟&高俊闊Carbon Energy: 引入單分散Ru，調(diào)整MOF的電子結(jié)構(gòu)以實(shí)現(xiàn)高效OER

析氧反應(yīng)(OER)是能量儲存和轉(zhuǎn)換裝置中重要的半反應(yīng)，然而，OER復(fù)雜的四電子轉(zhuǎn)移路徑需要高能耗，導(dǎo)致反應(yīng)動力學(xué)緩慢。MOF結(jié)構(gòu)中存在高密度且均勻分散的催化活性位點(diǎn)，并且MOF的高度多孔結(jié)構(gòu)為每個催化活性中心提供了可及性。此外，單分散金屬還可以調(diào)節(jié)MOF的電子結(jié)構(gòu)，將單分散原子引入MOF能夠提高催化劑的催化活性。

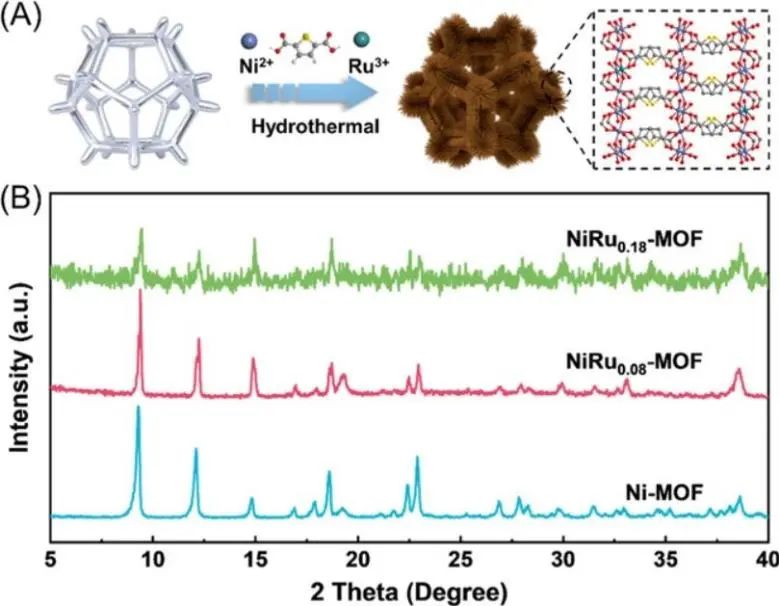

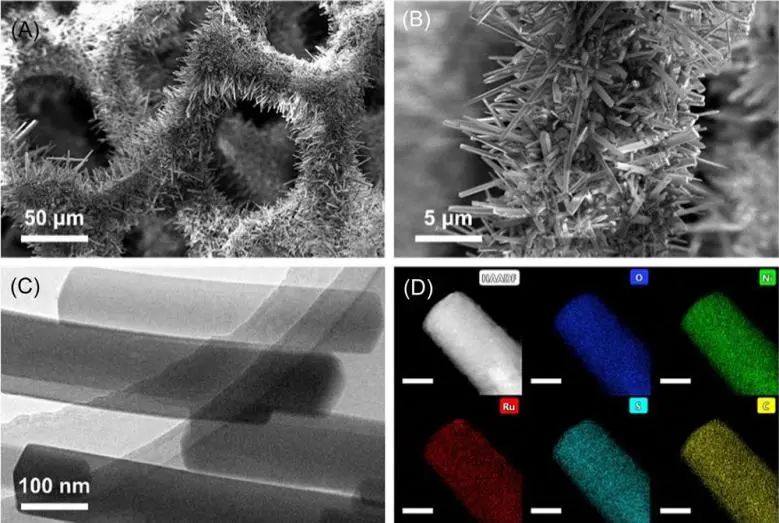

近日，浙江大學(xué)錢國棟和浙江理工大學(xué)高俊闊等通過Ru摻雜Ni-MOF，構(gòu)建了高效的OER催化劑NiRu_0.08-MOF，其中單分散Ru離子替代了MOF的Ni位點(diǎn)，同時保持了Ni-MOF的結(jié)構(gòu)。

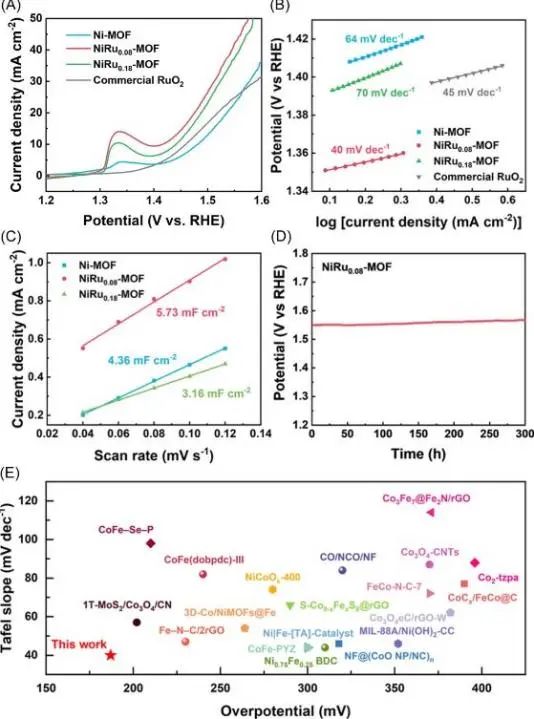

實(shí)驗(yàn)結(jié)果顯示，優(yōu)化的NiRu_0.08-MOF表現(xiàn)出優(yōu)異的OER性能，在10 mA cm^-2電流密度下的過電位為187 mV，Tafel斜率為40 mV dec^-1；NiRu_0.08-MOF的Ru質(zhì)量活性(56.7?A?g^-1_Ru, 過電位200 mV)是商業(yè)RuO₂的36倍。此外，NiRu_0.08-MOF可以連續(xù)工作300小時而不會發(fā)生明顯的性能下降。

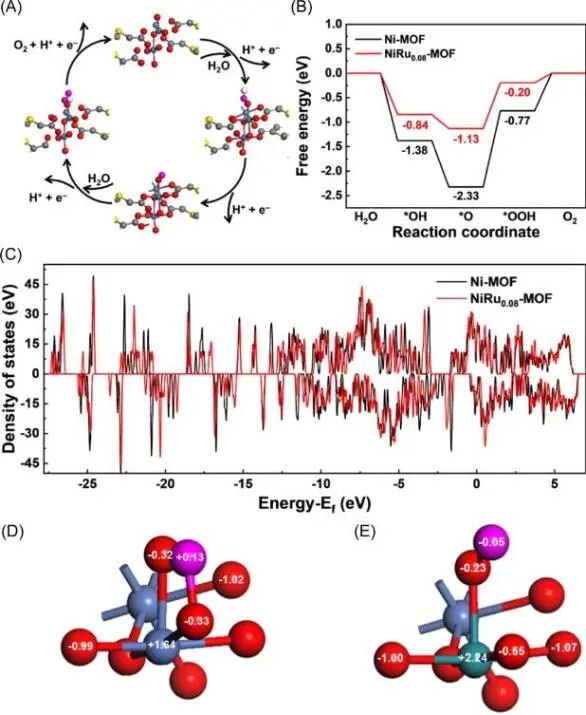

密度泛函理論(DFT)計算表明，O*轉(zhuǎn)化為HOO*是OER的速率決定步驟；NiRu_0.08-MOF(18.7 eV)在費(fèi)米能級附近的DOS高于Ni-MOF(17.2 eV)，這表明NiRu_0.08-MOF的電導(dǎo)率已成功改進(jìn)，較高的電導(dǎo)率有利于提高電催化性能。

此外，NiRu_0.08-MOF上的Ru原子的電荷值高于Ni-MOF上的Ni原子，這導(dǎo)致與反應(yīng)中間體的弱鍵合，從而賦予NiRu_0.08-MOF卓越的性能?？偟膩碚f，該項研究可能為高性能、結(jié)構(gòu)穩(wěn)定的MOF電催化劑的設(shè)計和開發(fā)提供新的策略。

Tuning the Electronic Structure of a Metal-Organic Framework for an Efficient Oxygen Evolution Reaction by Introducing Minor Atomically Dispersed Ruthenium. Carbon Energy, 2022. DOI: 10.1002/cey2.265

原創(chuàng)文章，作者：華算老司機(jī)，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/13/4bdade56a8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

錢國棟&高俊闊Carbon Energy: 引入單分散Ru，調(diào)整MOF的電子結(jié)構(gòu)以實(shí)現(xiàn)高效OER

相關(guān)推薦
