美女人体写真,中国在线观看免费高清完整版,最近日本MV字幕免费观看视频

Nature子刊：Ptn-Ov協同位點功勞大！促進MoO3/γ-Mo2N催化低溫RWGS

在多相催化中，活性金屬和載體之間的界面在催化各種反應中起著關鍵作用，特別是活性金屬與載體上的氧空位之間的協同作用可以大大提高催化效率。然而，在催化劑表面構建高密度金屬空位協同中心是非常具有挑戰性的。

近日，北京大學馬丁、中國科學技術大學付強和山東大學賈春江等利用MoO₃/γ-Mo₂N結構的應力及Pt與載體的相互作用，成功地構建了具有高密度Pt_n-O_v協同中心的高效催化劑，并用于催化逆水煤氣變換(RWGS)反應。

對于RWGS催化劑，活性金屬簇可以解離H₂，而氧空位可以激活CO₂，因此在活性金屬團簇和氧空位之間制備具有高密度協同中心的催化劑可以大大提高催化劑的低溫活性。

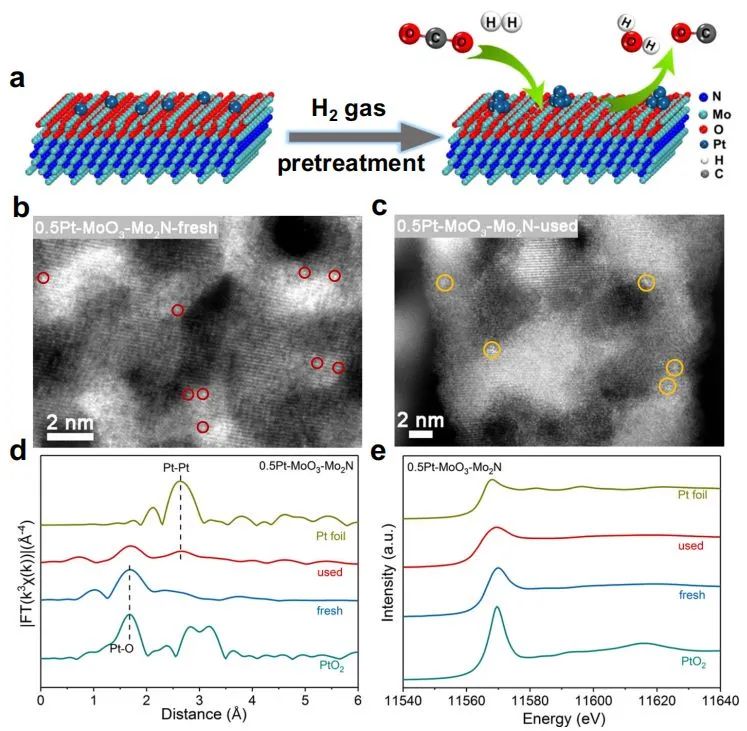

研究人員在具有MoO₃鈍化表面的γ-Mo₂N載體上沉積了單個Pt原子，利用MoO₃/γ-Mo₂N異質結構的應力作用，在預處理和反應過程中產生足夠的表面氧空位，將表面MoO₃轉化為MoO_x；分散的Pt原子還原成尺寸小于1nm的Pt團簇，并將其錨定在MoO_x表面，形成豐富而穩定的金屬團簇-氧空位協同位點。

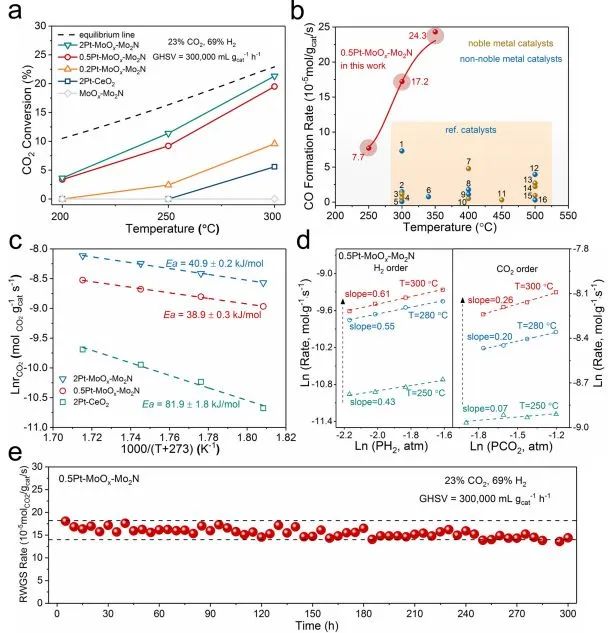

所得的Pt-MoO₃/γ-Mo₂N催化劑在300 °C下的CO收率為17.2×10^-5mol g_cat^-1s^-1，其催化低溫逆水煤氣變換(RWGS)反應的性能優于已報道的大多數催化劑。

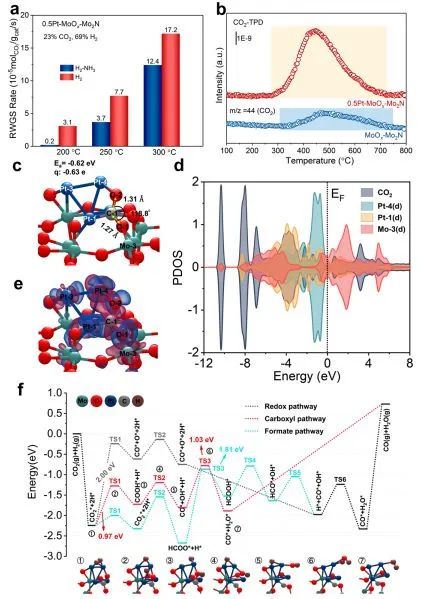

此外，綜合原位表征和理論計算表明，Pt_n-O_v協同位點增強了反應物分子的活化，加速了RWGS反應。總的來說，該項工作證明了利用異質結構和金屬載體相互作用應力構建高密度活性金屬空位界面的可行性，這為設計和開發具有高活性的負載型催化劑提供了新的策略。

Pt_n-O_v Synergistic Sites on MoO_x/γ-Mo₂N Heterostructure for Low-temperature Reverse Water-gas Shift Reaction. Nature Communications , 2022. DOI: 10.1038/s41467-022-33308-7

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/21/799ce00ab9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nature子刊：Ptn-Ov協同位點功勞大！促進MoO3/γ-Mo2N催化低溫RWGS

相關推薦
