国产精品无码素人福利,精品国模一区二区三区,婷婷五月情

本質上不均勻的鋅沉積-溶解和析氫反應（HER）會導致鋅負極的可逆性差，循環壽命有限，從而限制了可充水系鋅電池的實際應用。

浙江大學潘慧霖等提出了一種多孔銦（In）涂層與聚丙烯酰胺（PAM）聚合物層的協同策略，以提供大的HER過電位，同時促進Zn²⁺在電極-電解質界面的快速和均勻傳輸。

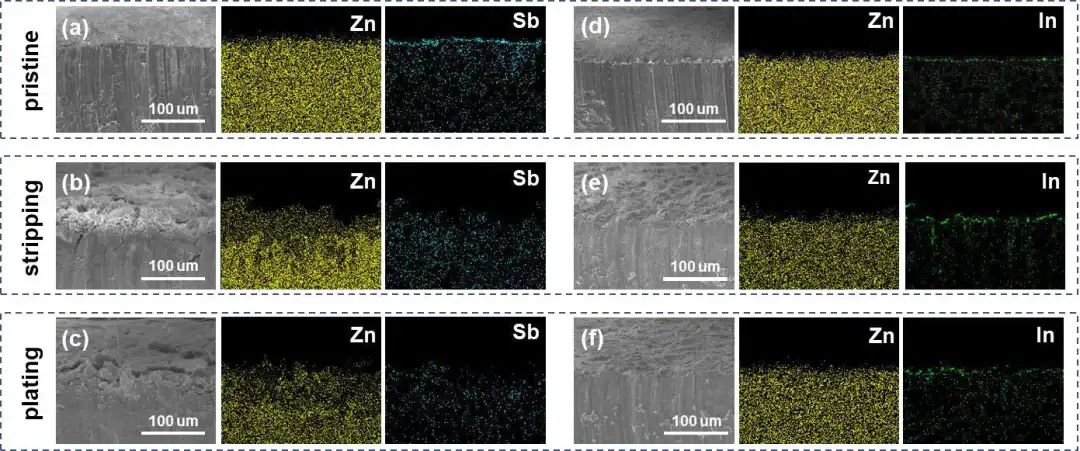

圖1. ZnSb和ZnIn電極循環前后的形貌

PAM聚合物涂覆層很容易吸收鋅基電解液，并產生一個原位形成的功能性凝膠電解液涂覆層，增強鋅負極附近的均勻Zn²⁺分布，從而促進鋅電極的出色穩定性。通過原位化學置換反應的多孔In涂層被發現是抑制H₂生成的更有效的涂層，同時像一個穩定的金屬篩子一樣提供快速的Zn²⁺傳輸途徑。因此，在嚴苛的條件下，即大的電流密度和高的鋅利用率下，ZnIn-PAM電極的循環穩定性得到了明顯的改善，反應動力學也很出色。

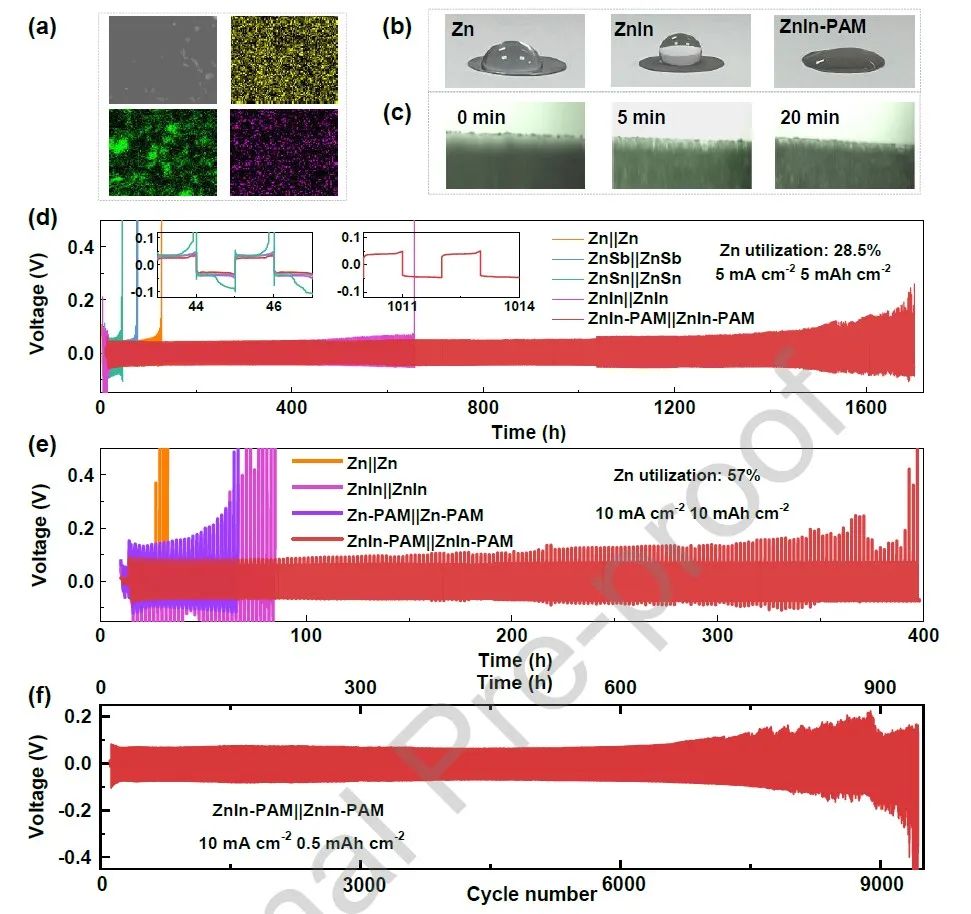

圖2. 半電池性能

結果，最佳的ZnIn-PAM電極在超高電流密度和面容量（10 mA cm^-2, 10 mAh cm^-2, Zn利用率：57%）下表現出杰出的循環穩定性，在5 mA cm^-2和5 mAh cm^-2（Zn利用率：28.5%）下，僅有約50 mV的過電位，長期使用壽命超過1700 h。

進一步結合電解二氧化錳正極，全電池在5C下提供了10000次循環的超長壽命，每循環的容量衰減率為0.006%。這項工作為探索協同戰略提供了有用的視角，以解決鋅金屬基水系電池在實際使用中有限的循環穩定性。

圖3. 全電池性能

Synergetic Control of Hydrogen Evolution and Ion-transport Kinetics Enabling Zn Anodes with High-Areal-Capacity. Nano Energy 2022. DOI: 10.1016/j.nanoen.2022.107903

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/24/27d569d619/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?浙大潘慧霖Nano Energy：5C循環1萬次，高性能鋅金屬全電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?浙大潘慧霖Nano Energy：5C循環1萬次，高性能鋅金屬全電池！

相關推薦
