被黑人扒开双腿猛进夏科骨科,成全视频观看免费高清第6季,日本乱子人伦在线视频

于樂&樓雄文Angew.：NiCoFe-HO@NiCoLDH YSMRs助力OER

探索地球資源豐富且高效的析氧反應（OER）電催化劑是可持續能源儲存和轉換裝置的關鍵。然而，由于陽極發生的OER涉及復雜的四-電子轉移過程，導致反應動力學緩慢，需開發一種低成本、高性能的OER電催化劑，從而推動電解水制氫技術的發展。

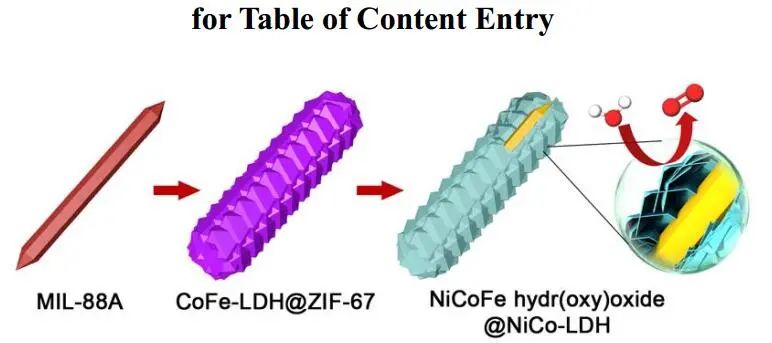

基于此，北京化工大學于樂教授和南洋理工大學樓雄文教授（共同通訊作者）等人報道了一種新型的MOF介導策略，用于制備具有蛋黃-殼結構的OER電催化劑（NiCoFe-HO@NiCoLDH YSMRs）。

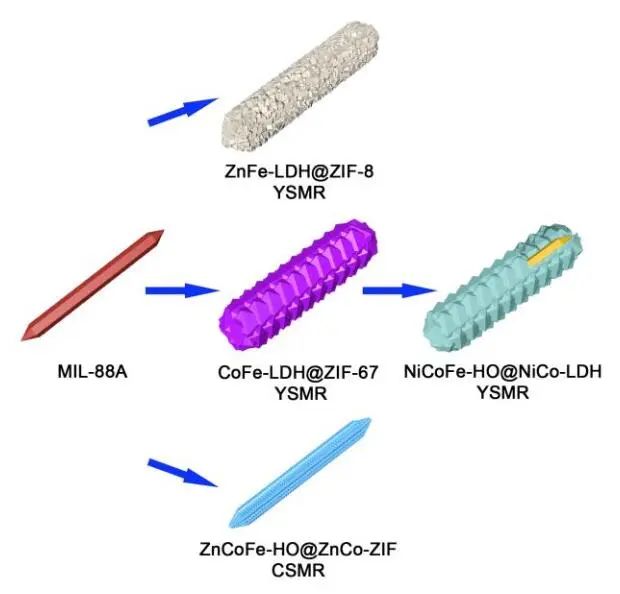

首先以MIL-88A（含Fe MOF）微棒為前驅體，通過轉化反應獲得Co-FeLDH@分子篩咪唑鹽骨架-67（ZIF-67）（記為CoFe-LDH@ZIF-67）YSMRs。2-甲基咪唑溶液中Co²⁺離子的存在導致MIL-88A相演化為Co-Fe LDH，同時ZIF-67顆粒在新形成的最外層周圍自組裝。

此外，這種自組裝策略可以擴展到生產ZnFe-LDH@ZIF-8 YSMRs和Zn-Co-Fe氫（氧）化物@Zn-CoZIF核-殼微棒（記為ZnCoFe-HO@ZnCo-ZIF CSMRs）。然后，Ni²⁺離子和CoFe-LDH@ZIF-67 YSMRs進一步導致ZIF層轉變為圍繞內部Ni-Co-Fe氫（氧）化物微棒形成的互連NiCo-LDH納米籠NiCoFe-HO@NiCo-LDH YSMRs。

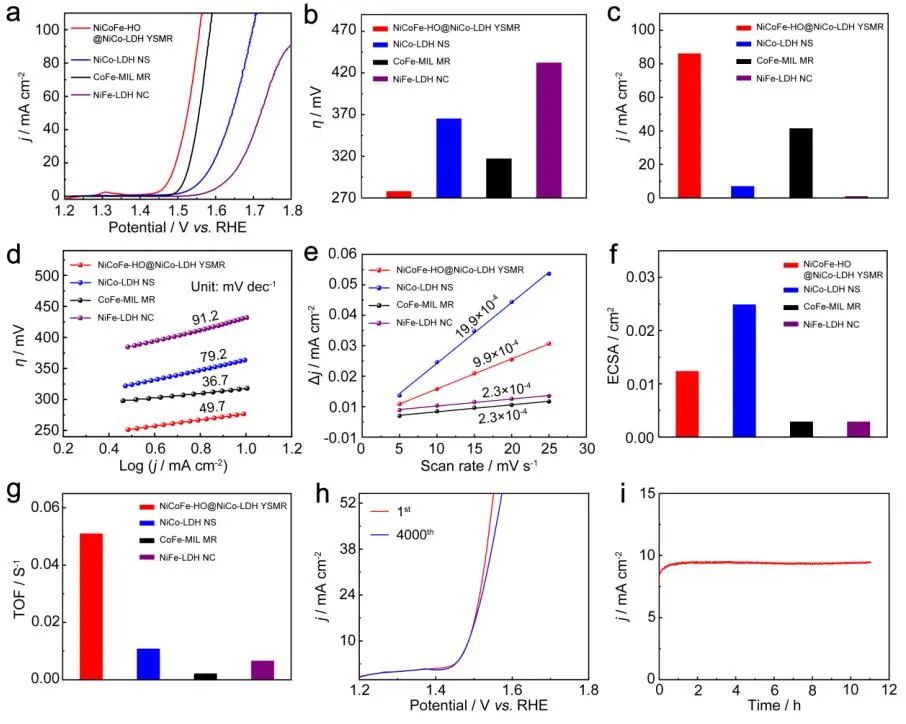

具有相互連接的NiCo-LDH納米籠，通過毛細管效應可以加強質量傳輸。Ni-Co-Fe氫（氧）化物中的Ni和Co物種改變了內部Fe元素的化學環境，從而加速OER并抑制活性物種的溶解。作為OER的電催化劑NiCoFe-HO@NiCo-LDH YSMRs僅需278 mV的低過電位，以提供10 mA cm-2的電流密度，具有49.7 mV dec^-1的小Tafel斜率，在堿性介質中具有良好的穩定性。

Construction of Ni-Co-Fe Hydr(oxy)oxide@Ni-Co Layered Double Hydroxide Yolk-shelled Microrods for Enhanced Oxygen Evolution. Angew. Chem. Int. Ed., 2022, DOI: 10.1002/anie.202213049.

https://doi.org/10.1002/anie.202213049.

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/10/30/0fc4ed3b01/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

于樂&樓雄文Angew.：NiCoFe-HO@NiCoLDH YSMRs助力OER

相關推薦
