酸酸甜甜,国产精品美女久久久久,熟女高潮大合集

水系鋅離子電池具有環境友好、安全可靠等優點，有望用于大規模儲能。然而，由于水的高活性，在充放電過程中，析氫反應（HER）很容易發生在鋅負極表面，并伴隨腐蝕、副產物和枝晶形成。

南開大學陶占良等。

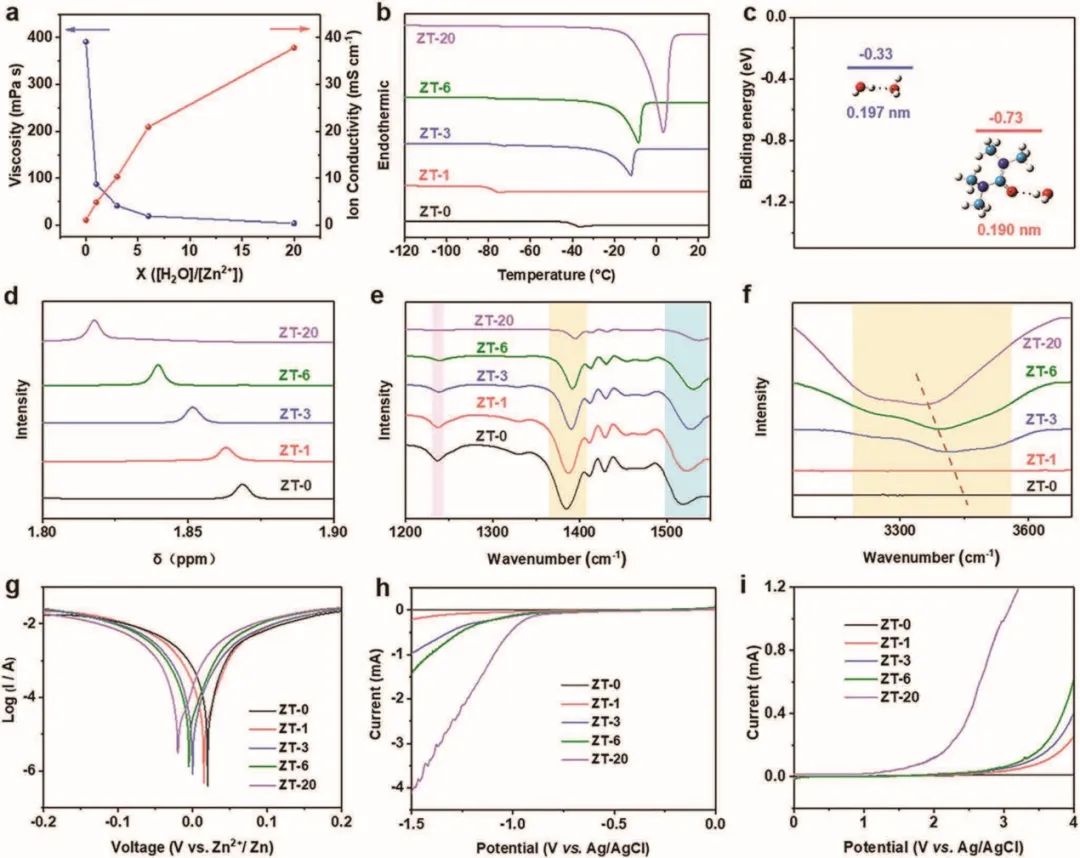

圖1. 共晶電解質的表征

研究顯示，TMU可破壞[Zn(H₂O)₆]²⁺的溶劑化結構，并直接參與Zn²⁺的配位。H₂O分子被Zn²⁺的溶劑化層和與TMU形成的氫鍵網絡牢固地結合。結果，電解質本體中幾乎沒有游離水，從而導致HER受到極大抑制，電化學窗口變寬。

此外，模擬計算結果表明，主要溶劑化結構為[ZnCl2(TMU)(H₂O)]。H₂O分子首先在脫溶劑過程中被剝離，這大大抑制了H₂O分子在Zn界面的分解，以及副反應和HER，從而實現了Zn²⁺的更穩定的沉積/剝離過程。

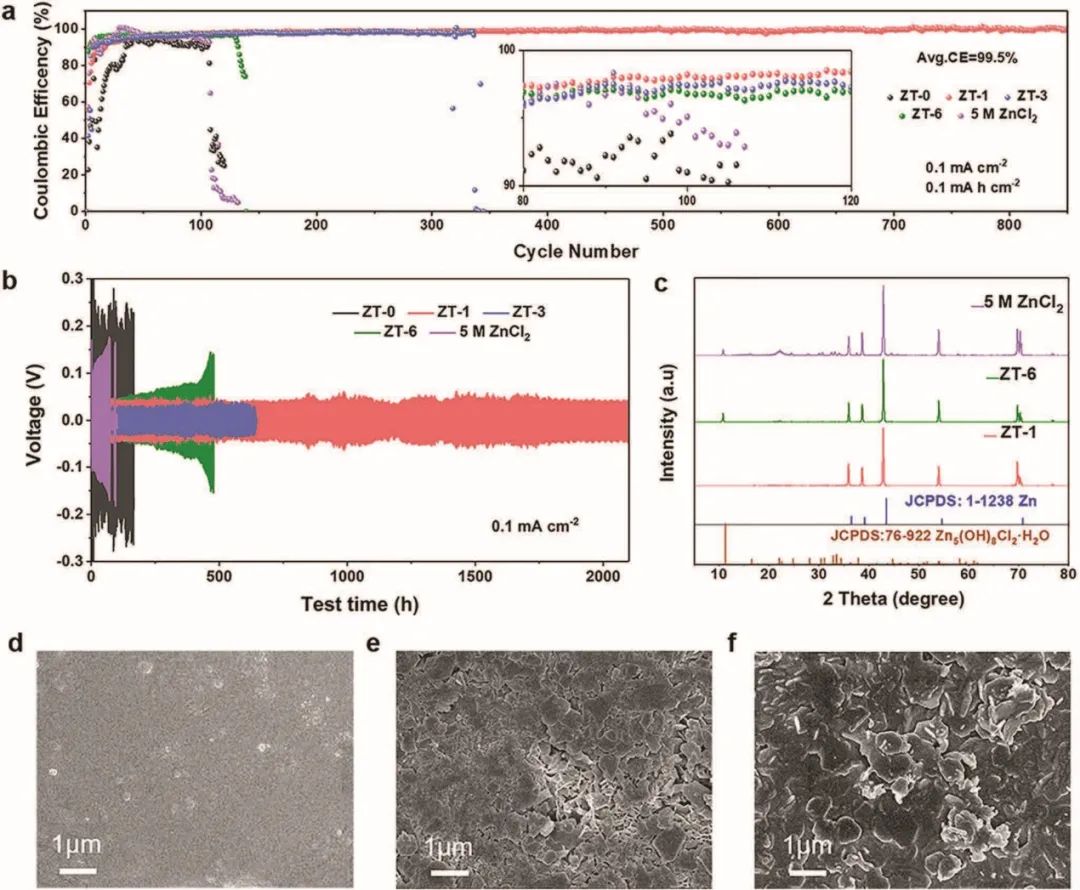

圖2. 半電池性能

因此，受益于上述優勢，Zn//Zn對稱電池可以在0.1mA cm^?2下穩定循環2000小時以上，而Zn//Cu半電池可以在0.1 mA cm cm^?2和0.1 mAh cm cm^?2下穩定地循環800次以上，平均CE為99.5%。

此外，Zn//PTO全電池還實現了增強的電化學性能（在1C下300次循環后保持90.1%），比基于低濃度（5 m）和高濃度（30 m）的純ZnCl₂電解液以及傳統的2 m ZnSO₄電解也的電化學性能要好得多。

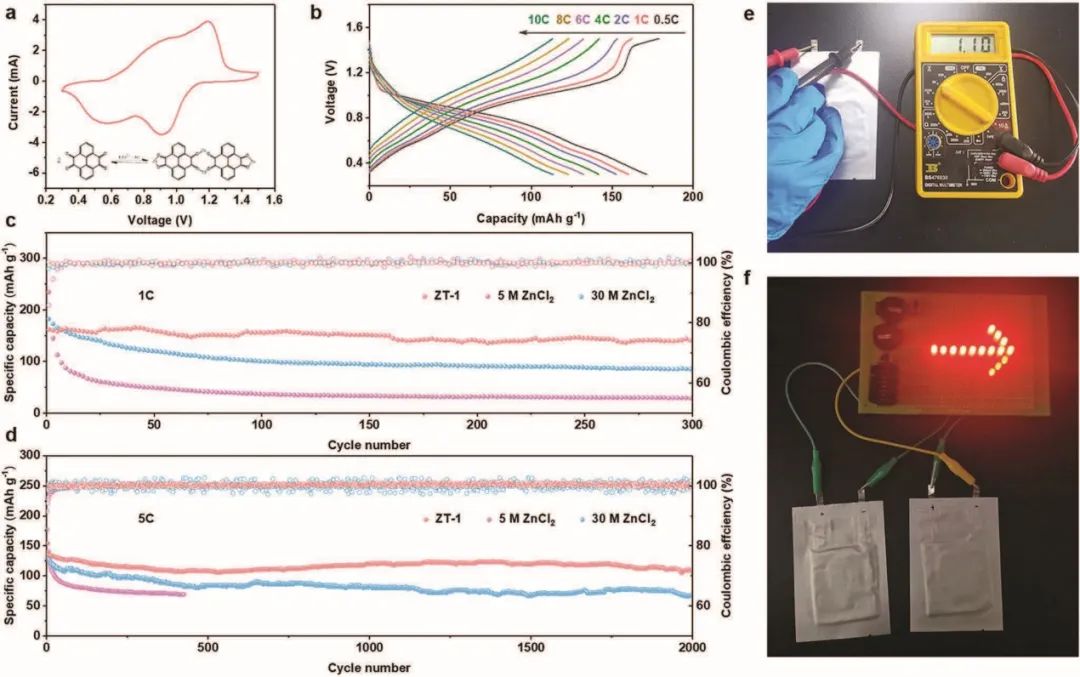

圖3. 全電池性能

Eutectic Electrolytes with Doubly-Bound Water for High-Stability Zinc Anodes. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202209065

【免費】發布高校招聘信息，詳情聯系電話/微信：13632601244

【華算科技】球差電鏡火熱收樣中！磁性/非磁性樣品均可。

測試項目包括：HR-TEM、EDS、Mapping、SAED、EELS、三維重構、STEM、BF、ABF、ADF、HAADF、iDPC等。

名額有限，先到先得！立即預約，聯系張老師：18165785257（電話同微信）。

?點擊閱讀原文，提交計算需求！

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/09/95d89c15f4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
