天天躁日日躁aaaaxxxx,巨大欧美黑人xxxxbbbb,77777亚洲熟妇av影院

在鈣鈦礦太陽能電池中，陽離子和陰離子的混合物可用于調節帶隙并提高穩定性，但這些混合物容易產生不必要的偏析，從而降低性能，從而限制了器件的使用壽命。

北京理工大學材料學院陳棋教授等人采用謝林隔離模型來研究單個陽離子的遷移，發現最初的薄膜不均勻性加速了材料的降解。作者通過添加硒吩制備了鈣鈦礦薄膜（FA_1-xCs_xPbI₃；其中FA是甲酰胺），從而使得陽離子分布均勻，在材料加工和設備操作過程中延遲了陽離子聚集。由此產生的設備實現了更高的效率，并在太陽光照下的最大功率點下3190小時后保持了高于91%的初始效率。此外，還觀察到使用初始均勻的FACsPb(Br_0.13I_0.87)₃吸收器的設備延長了運行壽命。

從而限制了器件的使用壽命。相關研究成果“Initializing film homogeneity to retard phase?segregation for stable perovskite solar cells”為題發表在Science上。

鹵化物鈣鈦礦材料具有無限的成分空間，幾乎可以在整個區域中連續定制，具有可調電子和光學特性。盡管鈣鈦礦太陽能電池可以具有高功率轉換效率（PCE），但其有限的器件壽命仍然是商業化的重大挑戰。其中，混合陽離子和陰離子使晶體具有更合適的耐受系數，以提高結構穩定性和額外的功能，以及增強所得吸收劑薄膜中的化學穩定性。

然而，混合鈣鈦礦吸收體經常經歷元素和相分離，這降低了器件效率和壽命。大多數混合鈣鈦礦相偏析的研究都集中在薄膜老化上，以了解陽離子和陰離子遷移，納米級團簇的形成和發展，熱力學驅動力及其對薄膜性能和器件性能的影響。有效的策略，如放松殘余應變和結合低維鈣鈦礦可以抑制離子遷移（延緩相偏析）。?然而，需要相關的指標來研究單個離子的原子聚集，以關聯它們導致薄膜降解的集體行為。

本文改編了謝林隔離模型的物理模擬，該模型說明了在社會經濟學和物理學的背景下，即使是低水平的個人偏好也會導致代理隔離。謝林模型由美國經濟學家Thomas Schelling發明，描述的是同質性對于空間隔離的影響與作用，本文將鈣鈦礦中陽離子聚集的微觀分析與對其相分離和薄膜降解的宏觀觀察聯系起來。在仿真中，初始薄膜均勻性會影響陽離子聚集持續時間，從而影響器件壽命。

在這些發現的基礎上，作者制備了同質的α相FA_1-xCs_xPbI₃（FA，甲脒），使得太陽能電池具有更高的效率和更長的使用壽命。此外，對于寬帶隙FACsPb(Br_0.13I_0.87)₃，相應的設備在最大功率點（MPP）跟蹤340小時后保留其初始PCE的>80%。表明該模型適用于混合鹵化物鈣鈦礦等多種鈣鈦礦配方，證明了謝林模型對鹵化物鈣鈦礦的通用性。

因此，謝林模型作為一個強大的工具，可以在原子尺度上與鈣鈦礦的理論分析相關聯，以及對其相分離和薄膜降解的宏觀觀測。從仿真和實驗結果中，發現初始薄膜均勻性在元素分布方面對薄膜和器件穩定性有實質性影響。通過使用硒酚定制前驅體，受益于均質薄膜，開發了基于混合鈣鈦礦的高性能器件，即使在高溫下也能在MPP測試中實現長期穩定性。

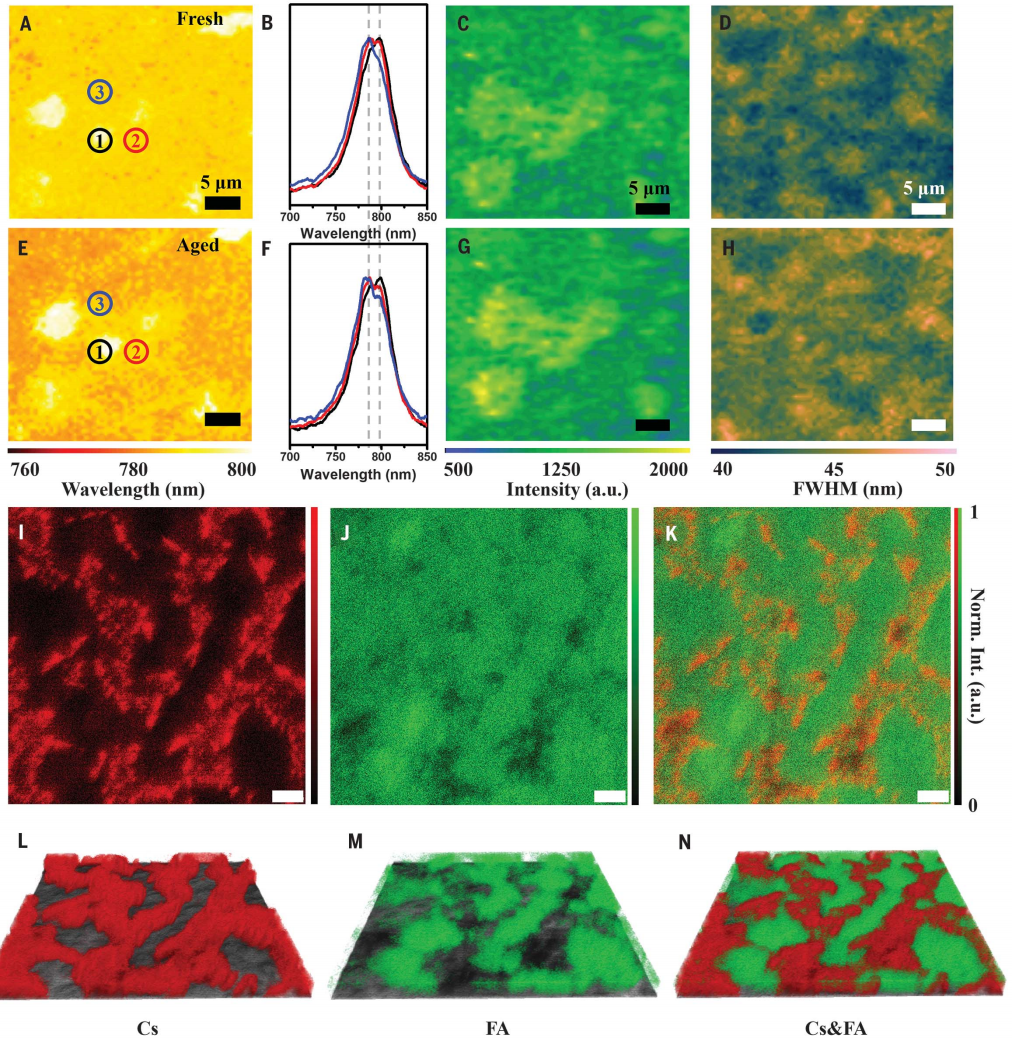

圖1. 二元鈣鈦礦的降解機制

圖2. 陽離子偏析動力學的謝林模型模擬

圖3. 混合陽離子鈣鈦礦薄膜均勻性及其影響

圖4. 混合鹵化物鈣鈦礦薄膜均勻性及其影響

Yang Bai?, Zijian Huang?, Xiao Zhang?, Jiuzhou Lu?, Xiuxiu Niu?, Ziwen He, Cheng Zhu,

Mengqi Xiao, Qizhen Song, Xueyuan Wei, Chenyue Wang, Zhenhua Cui, Jing Dou, Yihua Chen,

Fengtao Pei, Huachao Zai, Wei Wang, Tinglu Song, Pengfei An, Jing Zhang, Juncai Dong,

Yiming Li, Jiangjian Shi, Haibo Jin, Pengwan Chen, Yuchao Sun, Yujing Li, Haining Chen,

Zhongming Wei, Huanping Zhou, Qi Chen*, Initializing film homogeneity to retard phase?segregation for stable perovskite solar cells, 2022, Science, https://www.science.org/doi/10.1126/science.abn3148

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/19/19df1bd556/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北京理工大學，重磅Science！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北京理工大學，重磅Science！

相關推薦
