高能鋰離子電池的極速充電（XFC）對于電動汽車的未來發(fā)展具有重要意義。為了實現(xiàn)這一目標，以往的研究主要集中在改善鋰離子在電極和電解質(zhì)中的質(zhì)量傳輸，然而，電荷跨電極-電解質(zhì)界面轉(zhuǎn)移的局限性仍未得到充分的探索。
近日，清華大學(xué)張強教授和閆崇研究員等人闡明了電荷轉(zhuǎn)移動力學(xué)如何決定鋰離子電池的快速充電。在XFC過程中，鋰離子在正極-電解質(zhì)界面上的轉(zhuǎn)移是受限制的。通過解鎖電荷轉(zhuǎn)移限制，184 Wh kg?1軟包電池顯示出穩(wěn)定的XFC（10分鐘充電到80%）。

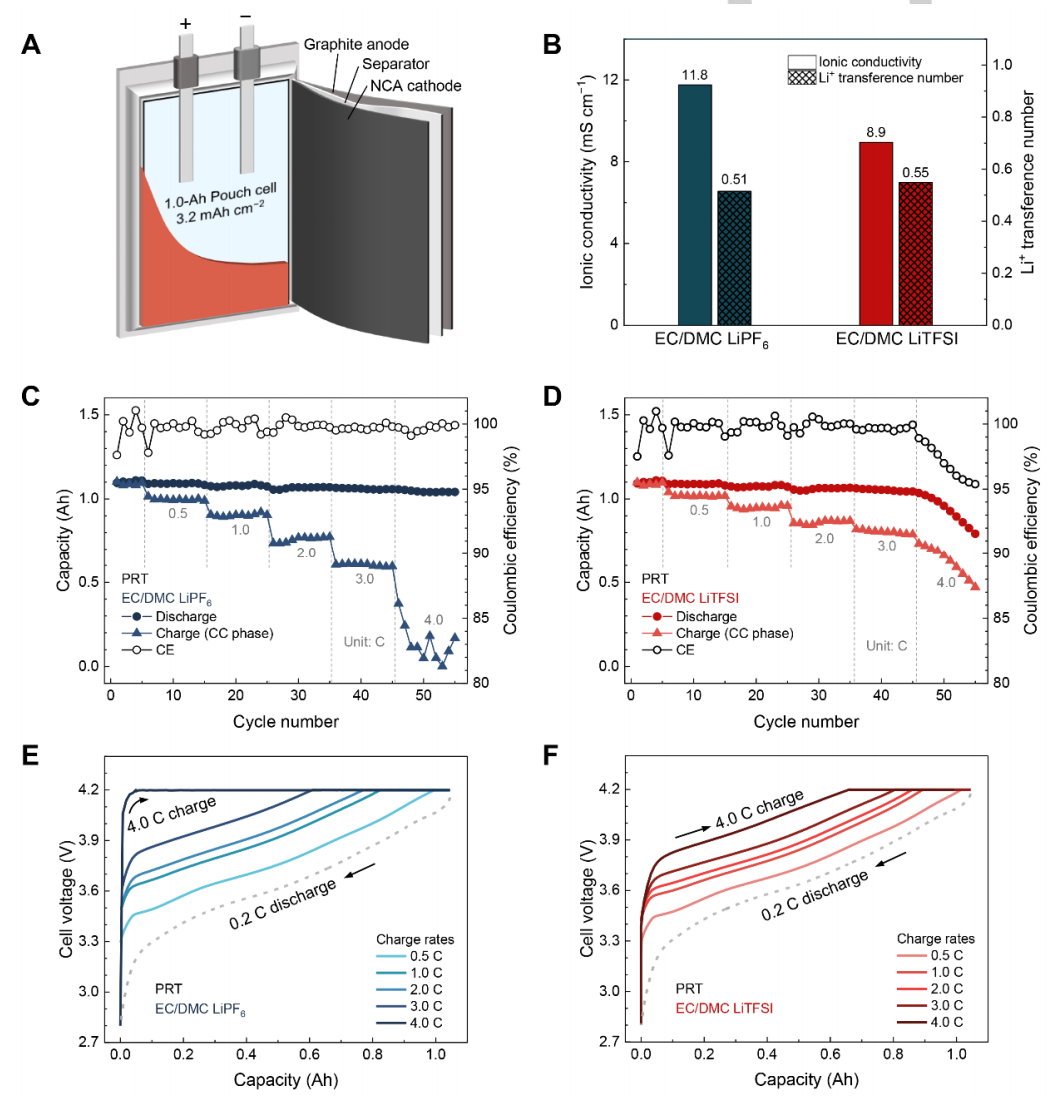

本研究使用了1.0-Ah NCA |石墨軟包電池（圖1A），同時使用兩種基準電解質(zhì)（EC/DMC LiTFSI和EC/DMC LiPF6）進行了漸進倍率試驗（PRT）來表征這些電池的快速可充電性。EC/DMC LiTFSI的離子電導(dǎo)率（8.9 mS cm?1）比EC/DMC LiPF6（11.7 mS cm?1）低24%，但兩種電解質(zhì)具有相似的Li+遷移數(shù)（圖1B）。因此，EC/DMC LiPF6的Li+電導(dǎo)率（6.0 mS cm?1）高于EC/DMC LiTFSI（4.9 mS cm?1），表明在XFC過程中質(zhì)量傳輸速度更快。圖1C-F記錄了PRT過程中容量、庫侖效率（CE）和充電曲線的演變。
令人驚訝的是，盡管EC/DMC LiTFSI電解質(zhì)離子電導(dǎo)率較低，但其電池具有特殊的功率性能。它在直流（CC）中具有更高的充電能力，并顯著降低了電池的極化（圖1d和1F）。在4.0 C下充電從0到80% SOC，EC/DMC LiPF6為24.0分鐘，而EC/DMC LiTFSI僅為12.6分鐘。值得注意的是，EC/DMC LiTFSI電池的可逆容量和CE在4.0 C時迅速下降，而EC/DMC LiPF6電池沒有容量衰減，CE幾乎沒有變化（圖1C和1D）。

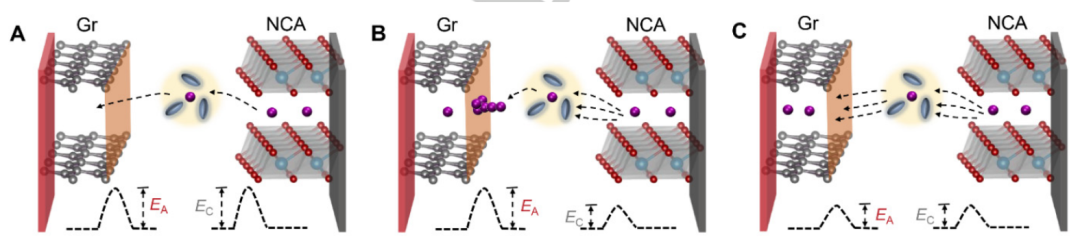

由于上述電池快速充電能力的顯著差異不能用電極或電解質(zhì)中的質(zhì)量傳輸來解釋，因此作者轉(zhuǎn)向鋰離子在電極-電解質(zhì)界面上的傳輸動力學(xué)，即所謂的電荷轉(zhuǎn)移動力學(xué)。作者在圖2中提出了一種機制。在充電過程中，鋰離子從正極脫插層，進入電解質(zhì)溶劑化鞘，克服EC的能壘，并在剝離溶劑化鞘后插入負極，克服EA的能壘。如果EA和EC在兩個電極上都很高（圖2A），那么由于電池的大極化，電池就不能以較高的倍率充電。這是EC/DMC LiPF6的情況。在另一種情況下，EC/DMC LiTFSI在XFC過程中表現(xiàn)出低極化，這表明LiTFSI的加入降低了EA和EC。基于上述的原因，作者得出結(jié)論，LiTFSI是導(dǎo)致EC降低的原因。
在EC/DMC LiTFSI的情況下，EC的降低提高了電池的功率能力，但由于電極動力學(xué)的不匹配，在XFC過程中導(dǎo)致了嚴重的Li電鍍（圖2B）。由于高EA，正極釋放的大鋰離子通量超過了最大負極插層速率，導(dǎo)致鋰沉積。因此，穩(wěn)定的XFC只能在EA和EC同時降低的理想情況下實現(xiàn)，從而使電池可以快速充電和無鋰電鍍（圖2C）。

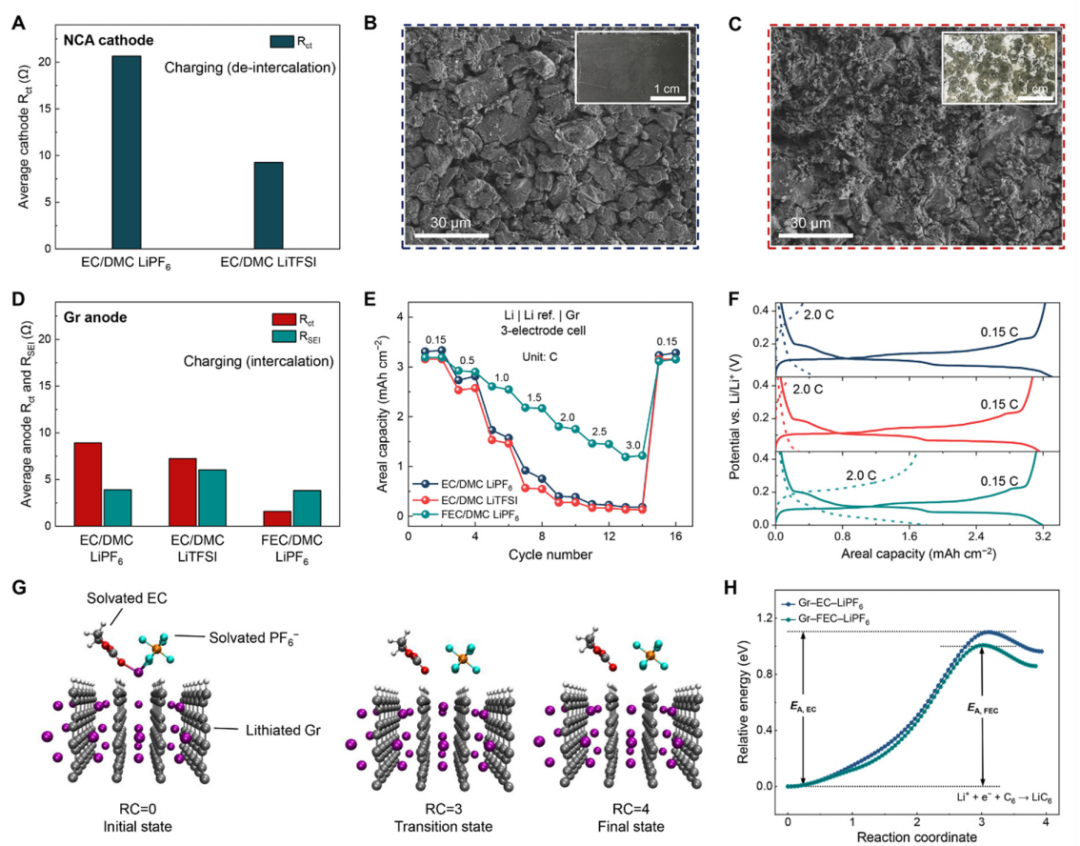

圖3. 量化電荷轉(zhuǎn)移動力學(xué)及其電化學(xué)效應(yīng)
基于這些見解，作者設(shè)計了一種概念驗證電解質(zhì)，使184 Wh kg?1軟包電池10分鐘充電到80%，在500次循環(huán)后，能量密度僅損失5.2%。此外，與商業(yè)技術(shù)相比，在快速充電期間，一個原型245 Wh kg?1高能21700電池的使用壽命延長了5倍（25分鐘充電到80%）。
總之，目前的工作為開發(fā)減少充電時間的下一代電池鋪平了新的道路，以滿足人們越來越需要的交通運輸、便攜式電子產(chǎn)品等儲能應(yīng)用。
Yao, Y., Chen, X., Yao, N., Gao, J., Xu, G., Ding, J., Song, C., Cai, W., Yan, C. and Zhang, Q. (2022), Unlocking Charge Transfer Limitations for Extreme Fast Charging of Li-Ion Batteries. Angew. Chem. Int. Ed.. Accepted Author Manuscript. https://doi.org/10.1002/anie.202214828
原創(chuàng)文章，作者：華算老司機，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/20/191b1e7507/
