本文進一步探索了氟苯（FB）和1,3,5-三氟苯（TFB）作為碳酸酯基稀釋高濃電解液（DHCE）的共溶劑用于平衡HF和LiF的形成
含氟溶劑成為提高鋰金屬電池（LMB）性能的一種有前途的策略，然而其中的大多數容易產生腐蝕性HF并使電極界面惡化，從而導致過渡金屬（TM）離子從正極到負極的有害交叉效應。
在此，華中科技大學謝佳教授、曾子琪等人進一步探索了氟苯（FB）和1,3,5-三氟苯（TFB）作為碳酸酯基稀釋高濃電解液（DHCE）的共溶劑用于平衡HF和LiF的形成，以實現高壓LiNi0.7Co0.1Mn0.2O2（NCM712）和LiCoO2（LCO）電極的穩定循環。
作者證明優化的電解液（F-T2-DHCE）由于β-氫輔助脫氟的過渡態的高勢能壘和β-位氫的高鍵能而不利于產生腐蝕性HF，因此提高了長期存儲的穩定性。

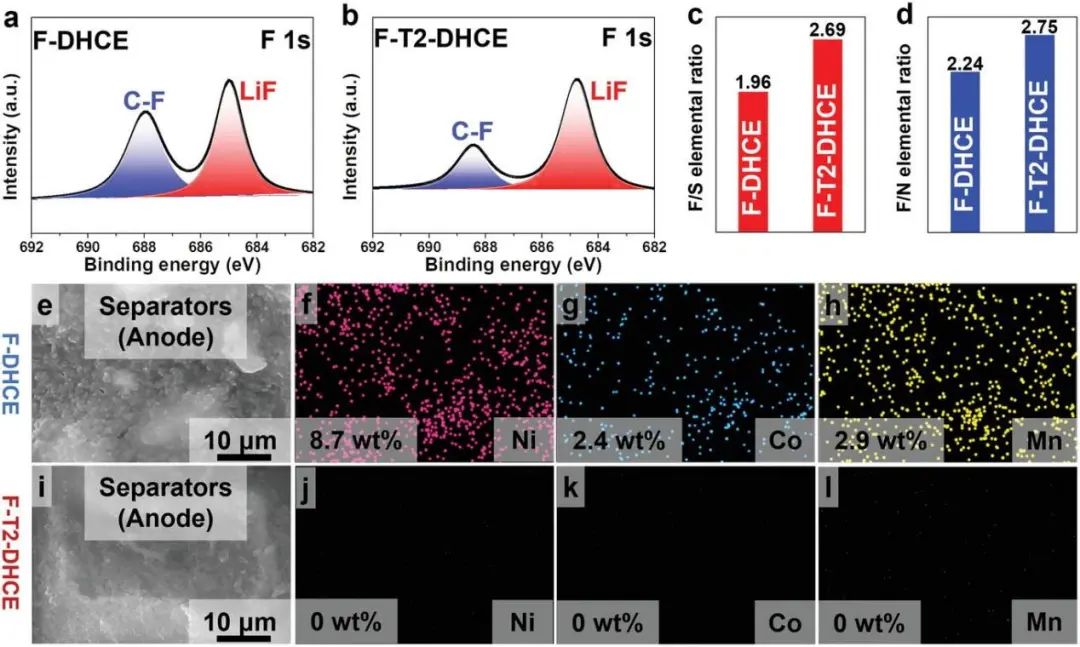

此外，作者發現設計的F-T2-DHCE加強了LiF的形成，抑制了NCM712表面的相變和重構，緩解了TM溶解消耗活性Li且有效地減輕了應變和裂紋的形成。因此，F-T2-DHCE同時對兩個電極表現出優異的界面穩定性，尤其是在高截止電壓下。
因此，在鋰金屬負極（LMA）方面，F-T2-DHCE中測試的Li-Cu表現出顯著的初始庫侖效率（ICE：98.6%）和平均CE（99.3%），表明其與LMA具有很好的相容性。在高壓正極側，基于F-T2-DHCE組裝的Li-LCO和Li-NCM712電池在一系列高截止電壓下顯示出優異的循環穩定性。
更令人印象深刻的是，Li-NCM 712紐扣電池在嚴格條件下（正極面積容量為3.6 mAh cm-2、鋰箔厚度為50 μm、E/C比為3 g Ah-1）實現了100次的穩定循環和95%的容量保持率。同時，基于F-T2-DHCE的4.4 V Li-NCM 712軟包電池在實際條件下可提供穩定循環（80次循環后容量保持率為80%），實現了>370 Wh kg-1的能量密度。
總之，這項工作提出了一種簡單但有前途的策略，通過抑制HF的形成但加強LiF的形成來避免有害交叉效應的問題，為下一代高能量密度LMB指明了有前途的方向。
圖2. Li-NCM 712紐扣/軟包電池的長期循環性能
Juggling Formation of HF and LiF to Reduce Crossover Effects in Carbonate Electrolyte with Fluorinated Cosolvents for High-Voltage Lithium Metal Batteries, Advanced Functional Materials 2022. DOI: 10.1002/adfm.202212000
原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/11/23/47d0be5031/
