亚洲vs欧洲vs美洲人口比例,夜夜撸,无码国产精品一区二区免费16

【做計算找華算】理論計算助攻頂刊，10000+成功案例，全職海歸技術團隊、正版商業軟件版權！

經費預存選華算，高至15%預存增值！

具有反鈣鈦礦結構的Li₂OHX（X = Cl或Br）具有熔點低、成本低、易于放大等優點，在全固態鋰金屬電池（ASSLMBs）中具有廣闊的應用前景。然而，Li₂OHX中的鋰離子傳輸機制仍存在爭議，H對Li₂OHX電化學性能的影響仍有待探索。

在此，南方科技大學趙予生教授、卞均操副研究員等人通過準確調控Li₂OHX中的H含量，重新審視了H在富鋰反鈣鈦礦（LiRAP）固體電解質（SE）中的作用。

作者通過加熱LiOH和LiX的混合物制備Li₂OHX，同時高溫固相反應的質量損失小于1%。因此，可通過用Li₂O取代部分LiOH來調節LiRAPs中的H含量。

結合理論計算和實驗測量，作者發現H影響Li₂OHX的Li離子傳輸、晶體穩定性、電化學穩定性和電子電導率。

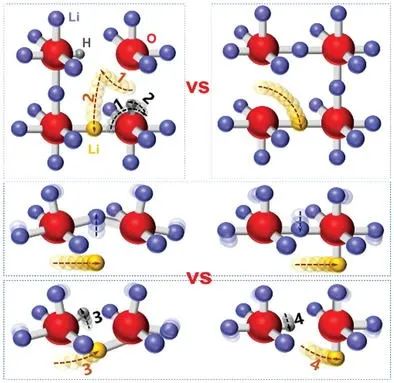

H在Li離子傳輸中的作用是雙重的：一方面，H有利于Li離子傳輸，因為它有助于產生類空位缺陷。另一方面，H由于其沿Li-O平面對Li離子的靜電排斥力而增大了活化能，這增加了Li離子傳輸的難度并導致沿Li-O平面的特殊Li離子傳輸軌跡。

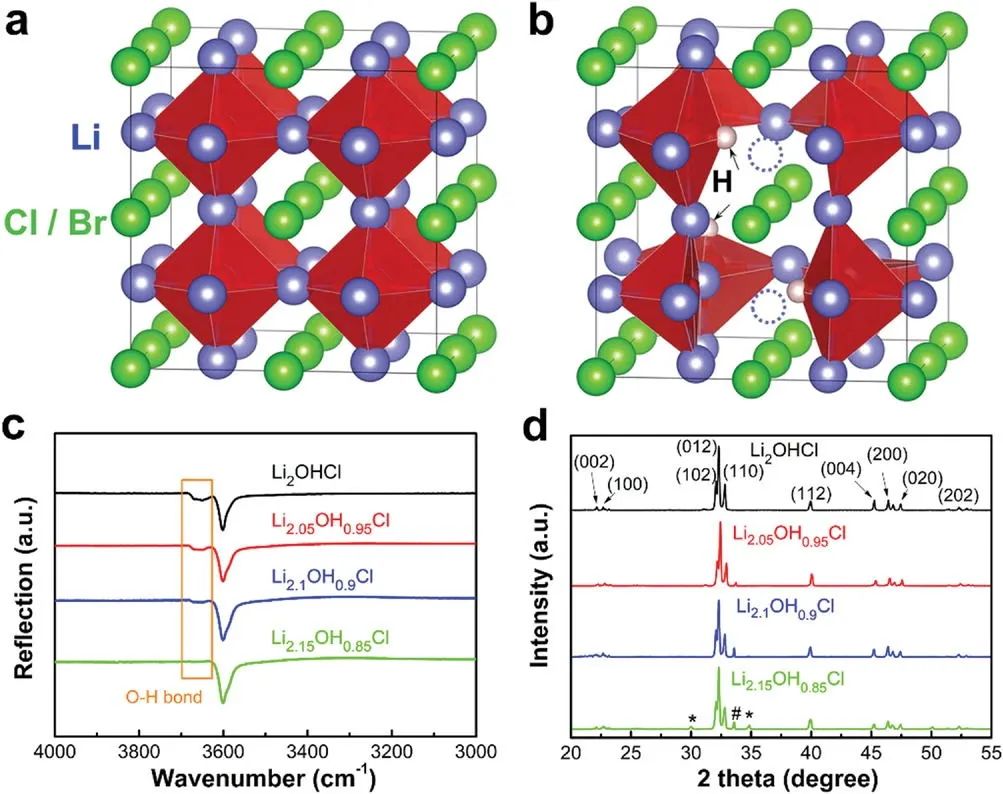

圖1. Li₃OX和Li₂OHX的晶體結構

值得注意的是，Li離子與H的動力學過程在時空上具有相關性，其中Li離子在Li₂OHX中的擴散長度和能壘幾乎是Li₃OX的兩倍。

同時，H也促進了Li₂OHX的晶體穩定性。因此，降低H含量不僅降低了Li₂OHX的電子電導率，還增強了Li₂OHX抗還原性能，提高了Li∣Li₂OHX∣Li對稱電池的循環穩定性和臨界電流密度。

此外，ASSLMB的循環性能和倍率性能也得到提高，主要歸因于降低H含量后SE的Li離子電導率增加。

基于Li_2.1OH_0.9Cl組裝的ASSLMBs在0.3 C下經過60個循環后的容量保持率為57.3%，而具有Li₂OHCl的電池容量保持率僅為34.2%。

總之，這項工作為H在反鈣鈦礦Li₂OHX中的作用提供了新的見解，可作為SE設計的指南。

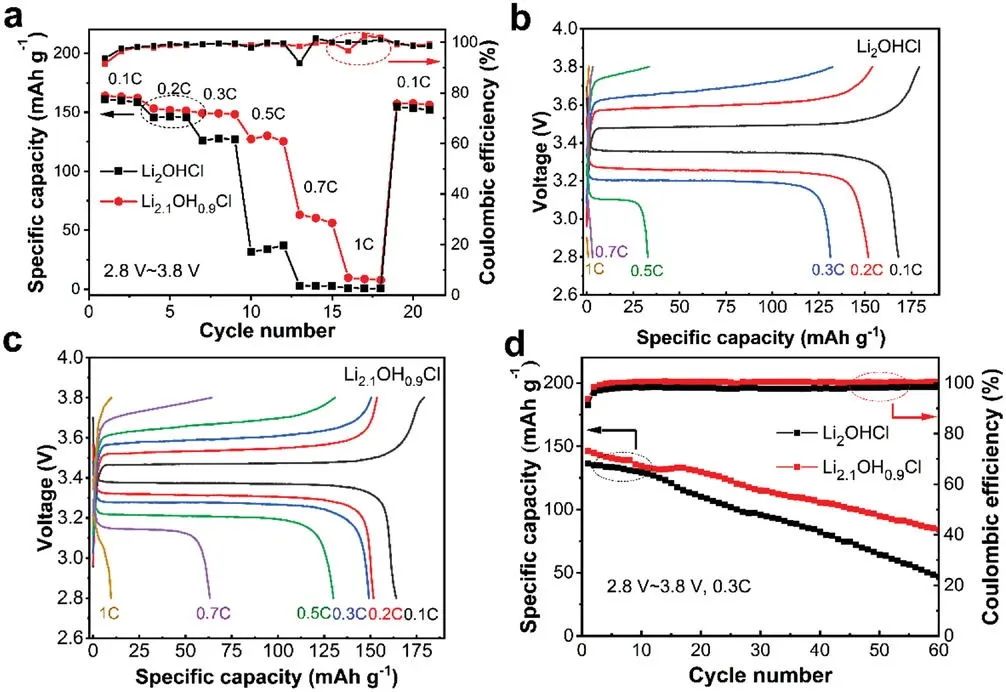

圖2. 基于Li₂OHCl和Li_2.1OH_0.9Cl的ASSLMB性能

Revisiting the Role of Hydrogen in Lithium-Rich Antiperovskite Solid Electrolytes: New Insight in Lithium Ion and Hydrogen Dynamics, Advanced Energy Materials 2022. DOI: 10.1002/aenm.202202847

【做計算找華算】華算科技專注催化計算服務、正版商業軟件版權、全職海歸計算團隊，10000+成功案例！

用戶研究成果已發表在Nature Catalysis、JACS、Angew.、AM、AEM、AFM、EES等國際頂級期刊。

添加下方微信好友，立即咨詢計算服務：

電話/微信：13622327160

點擊閱讀原文，提交計算需求！

原創文章，作者：金蓉，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/12/05/d2dc5f70e6/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南科大AEM：重新審視氫在富鋰反鈣鈦礦固體電解質中的作用

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南科大AEM：重新審視氫在富鋰反鈣鈦礦固體電解質中的作用

相關推薦
