狠狠做五月爱婷婷综合,少妇的风流性荡生活,亚洲精品蜜桃久久久久久

全球日益增長的能源需求要求適合可持續發展的綠色能源生產方式。氫被認為是傳統不可再生能源的替代品，電解水產氫具有制取純氫的經濟潛力，因而得到了廣泛的研究。高效的在中性介質下的電解水將來可能成為無限制能源需求的可持續解決方案，但需要開發創新途徑以實現目前尚未滿足的要求以及析氧反應（OER）和析氫反應（HER）的緩慢動力學使得電解水仍然存在高過電位的問題，因此電解水制氫還面臨著一定的挑戰。

在此基礎上，特拉維夫大學Patolsky Fernando等人結合電子結構工程和表面形貌調控策略，通過Ni基底在硫環境下的可擴展單步熱轉變實驗，提出了一種新型的無粘結劑的電催化劑的表面形貌調控方法。

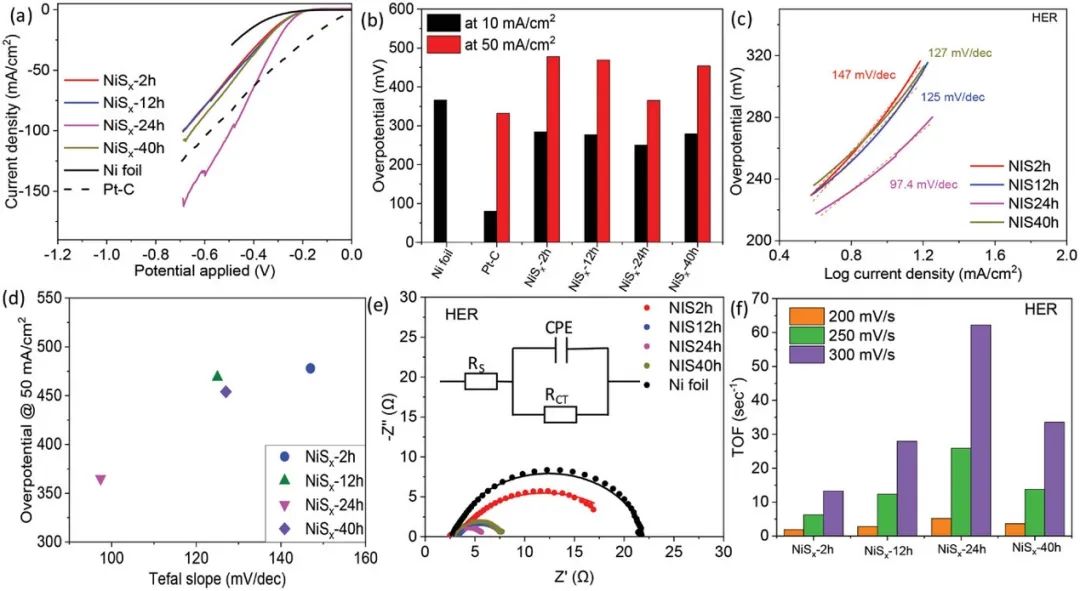

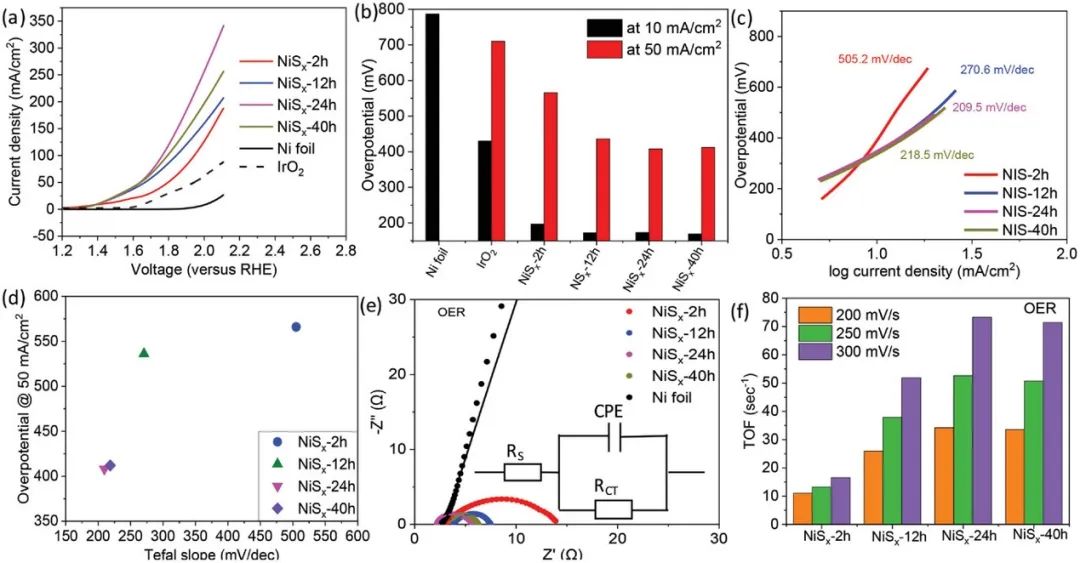

在中性介質中，所有硫化鎳電催化劑（NiS_x-2h，NiS_x-12h，NiS_x-24h 和 NiS_x-40h）顯示出優異的OER性能。NiS_x-24h在10和50 mA cm^-2的電流密度下分別表現出173 mV 和408 mV的超低過電位。此外，與鎳箔相比，NiS_x-24h還展現出優異的HER性能，NiS_x-24h在10和50 mA cm^-2時的過電位最低，分別為250和365 mV。

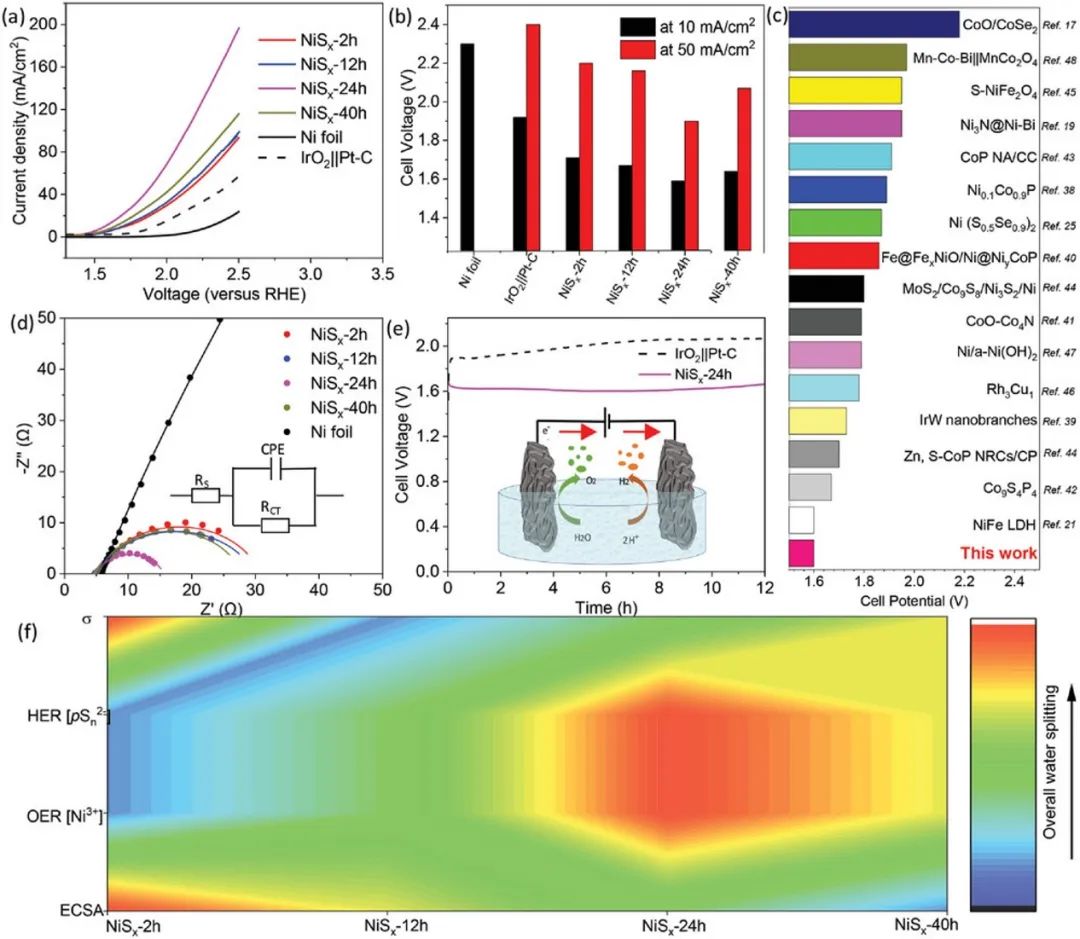

有趣的是，TOF計算清楚地指出了本征催化性能和活性面積在催化劑整體實際性能中的協同作用。對于NiS_x-2h其本征催化活性是中等的，然而高活性比表面積導致了其類似于NiS_x-40h的實際性能。NiS_x-24h具有最高的催化活性和較高的活性比表面積，在中性介質中表現出最佳的HER性能以及優異的穩定性。當NiS_x-24h同時作為陰極和陽極進行全解水的時候，在10和50 mA cm^-2的電流密度下的電壓分別為1.59和1.94 V，這是在中性介質下雙功能電催化劑報道的最低電壓。

本文通過鎳基在硫環境下的單步熱轉變過程，合成了高導電的具有三維分級納米結構的NiS_x電催化劑。隨著時間的增加，催化劑中的NiS₂的濃度增加，由于結構致密導致的形貌變化，高活性比和電導率發生可控調節。這種基于NiS_x的時間演變，反過來又誘導了在中性條件下電催化水分解性能的顯著增強。

值得注意的是，本文所得到的電壓甚至低于基準的Pt/C-IrO₂電極在中性條件下。在這項工作中開發的電催化劑的性能增強是電催化活性（由表面電子態主導）和活性位點（由表面形貌主導）的協同貢獻。因此，本研究展示的協同本征催化活性和形貌的策略以及新催化劑NiS_x-24h顯示出卓越的電催化性能，可以進一步在其他大量的電化學應用中探索。

Electronic Structure Engineering of Highly-Scalable Earth-Abundant Multi-Synergized Electrocatalyst for Exceptional Overall Water Splitting in Neutral Medium, Advanced Science, 2022, DOI：10.1002/advs.202203678. https://doi.org/10.1002/advs.202203678.

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/12/07/18839790f1/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Adv. Sci.：多協同電催化劑的電子結構工程用于實現出色的中性介質全水解

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Adv. Sci.：多協同電催化劑的電子結構工程用于實現出色的中性介質全水解

相關推薦
