巜驯服上司的老婆,俺去啦最新,夜色毛片永久免费

電化學硝酸鹽還原成氨（NRA）提供了一種高效、可持續的方法，將硝酸鹽污染物轉化為增值產品，被認為是工業Haber-Bosch工藝的一種有前途的替代方案。研究表明，氧化物催化劑的氧空位可調節中間體的吸附能并影響其催化性能，從而在其晶體結構中產生富集的氧空位。

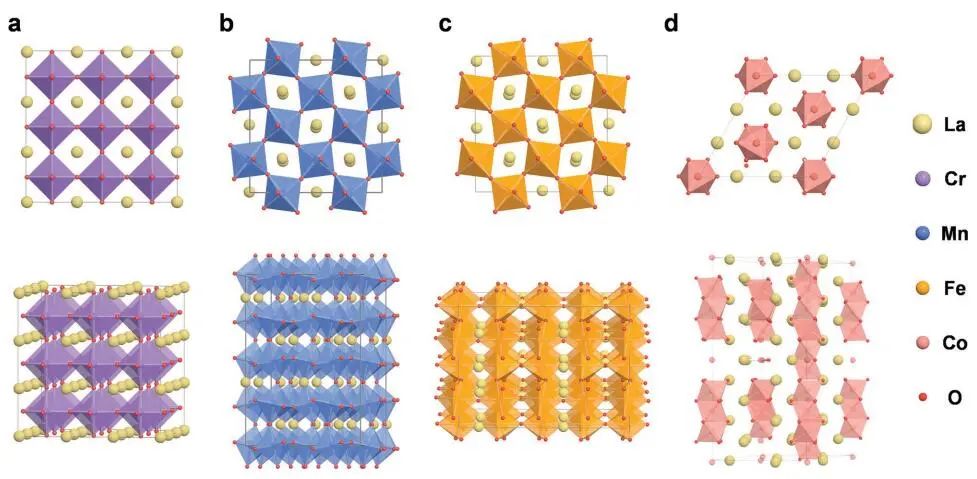

基于此，江南大學劉天西教授和張龍生副教授（共同通訊作者）等人報道了鈣鈦礦氧化物對NRA催化的催化活性，其中選擇并研究了四種具有不同晶體結構的鈣鈦礦氧化物（包括立方LaCrO₃、正交LaMnO₃和LaFeO₃、六方LaCoO₃）。

結合X射線光電子能譜、電子順磁共振譜和電化學測量，發現這些鈣鈦礦氧化物中氧空位的數量與它們對NRA催化的活性驚人地遵循相同的順序（LaCrO₃＜LaMnO₃＜LaFeO₃＜LaCoO₃）。

通過DFT計算，以了解促進選擇性NH₃合成的LaCoO₃鈣鈦礦中氧空位的來源。其中，LaCoO₃的(110)面具有更穩定的熱力學特性。

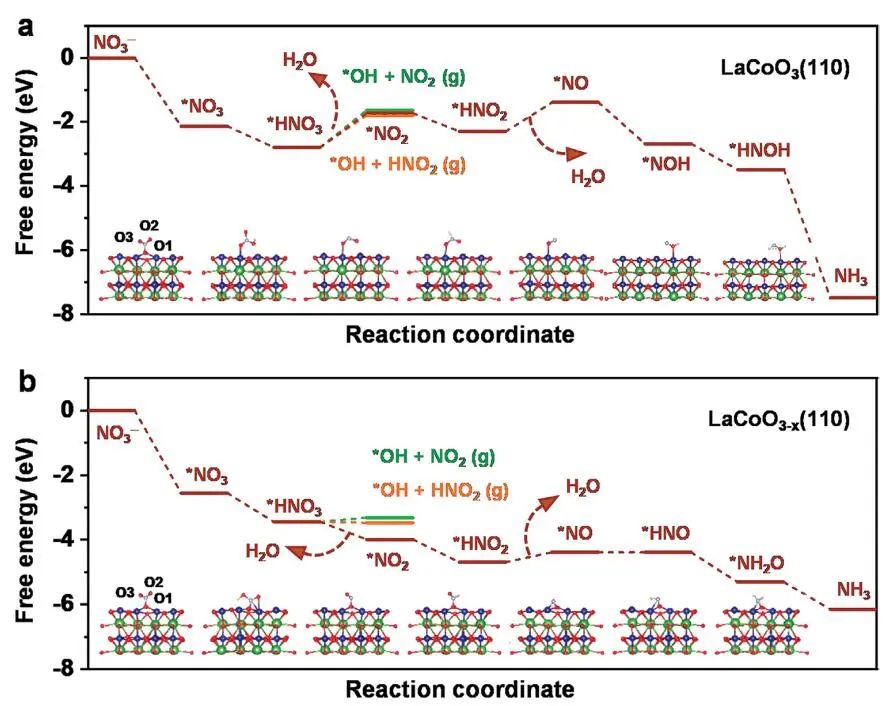

本文構建了不含氧空位的LaCoO₃(110)模型和含氧空位的LaCoO_3-x(110)模型，計算它們的NRA通路吉布斯自由能（ΔG）。

NO₃^?被吸附在LaCoO₃(110)表面，其中NO₃^?的O1原子與表面配位的不飽和Co原子結合，而其他兩個氧原子則暴露在外。然后，*NO₃被H⁺和e^?還原為*HNO₃，自由能下降。

下一個質子-電子還原反應將帶走O3和H原子生成*NO₂和H₂O，這需要1.06 eV的上坡能壘。形成的*NO₂轉化為*HNO₂，下一步從*HNO₂生成*NO需要0.90 eV的上坡能壘。

LaCoO₃(110)上NRA通路的速率決定步驟（RDS）是*HNO₃還原為*NO₂。對于LaCoO_3?x(110)模型，當*NO₃的O1原子在氧空位位置上翻轉后，O2原子將與相鄰的不飽和Co原子結合。N-O1鍵被質子-電子反應打破，生成*HNO₃。

在LaCoO_3?x(110)模型上，將*HNO₃還原為*NO₂所需的自由能呈下降趨勢。在LaCoO_3?x(110)模型上，NRA通路的RDS為*HNO₂還原為*NO，坡上能壘為0.31 eV。LaCoO_3?x(110)模型的副產物NO₂和HNO₂的生成被熱力學抑制。

Perovskites with Enriched Oxygen Vacancies as a Family of Electrocatalysts for Efficient Nitrate Reduction to Ammonia. Small, 2022, DOI: 10.1002/smll.202205625.

https://doi.org/10.1002/smll.202205625.

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/12/09/5b5ed40fd7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

劉天西/張龍生Small：富氧空位鈣鈦礦作為高效硝酸還原成氨電催化劑的研究

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

劉天西/張龍生Small：富氧空位鈣鈦礦作為高效硝酸還原成氨電催化劑的研究

相關推薦
