CHINESE性内射高清5,小说区图片区色综合区,在办公室伦流澡到高潮hd

氫是最有希望取代化石燃料的清潔能源之一。電解水是一種有效的制氫方法，包括析氫反應(yīng)（HER）和析氧反應(yīng)（OER）兩個半反應(yīng)。與雙電子的HER過程相比，四電子的OER是一個更為遲緩的動力學(xué)過程，決定了電解水的反應(yīng)速率。因此，人們對合成具有優(yōu)異OER活性的催化劑進(jìn)行了大量的研究。在多種OER催化劑中，磷化鎳鐵（NiFeP）是一種重要的催化劑，它會產(chǎn)生摻雜P 的（NiFe）OOH （（NiFe）OOH-p）來催化反應(yīng)。更重要的是，NiFeP表現(xiàn)出了最優(yōu)異的OER催化活性，這歸因于含O中間體調(diào)控的結(jié)合能和高電導(dǎo)率。

然而，OER催化劑的實(shí)際設(shè)計不僅需要優(yōu)異的活性，還需要出色的穩(wěn)定性。這些研究通常集中于了解NiFeP催化劑的OER活性位點(diǎn)，穩(wěn)定性機(jī)制和提高穩(wěn)定性的策略研究較少。北京航空航天大學(xué)陳海寧等人系統(tǒng)地研究了自重構(gòu)NiFe-OOH-P層對結(jié)晶型（Ni_1-xFe_x）₃P （NiFeP催化劑）催化穩(wěn)定性的影響。

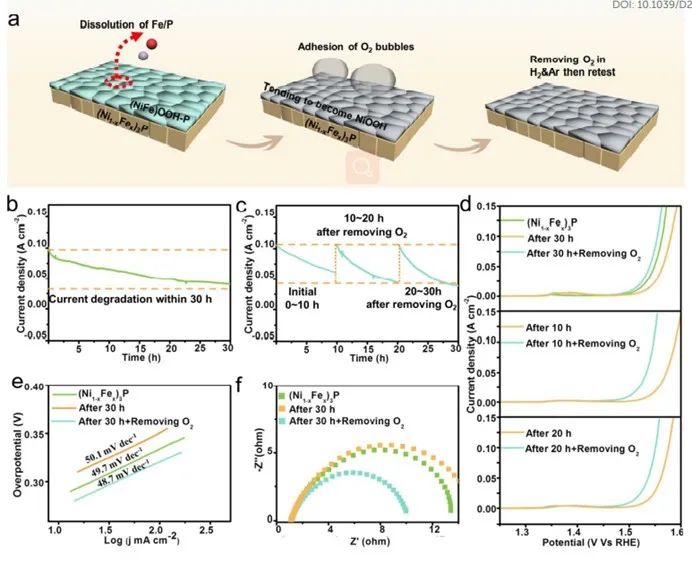

為了測試穩(wěn)定性，在1 M KOH的三電極系統(tǒng)中獲得了恒定電位的電流-時間曲線，測試30小時后，電流密度從101 mA cm^-2急劇下降到40.7 mA cm^-2。下降的主要原因是原子溶解和O₂氣泡的附著。每隔10小時進(jìn)行一次電流-時間測定，以確定哪一項是決定因素。重測曲線開始時的性能可以看作是受原子溶解影響的結(jié)果，而非氣泡附著影響的結(jié)果，有趣的是，曲線呈現(xiàn)周期性的下降，每10小時O₂去除后，初始電流密度幾乎不變，然后隨著測試的進(jìn)展而降低。在重測曲線開始時，初始電流密度幾乎不變，表明原子溶解對穩(wěn)定性沒有明顯影響，類周期曲線中電流的變化是一個從O₂去除后電化學(xué)表面積增大到O₂氣泡吸附后表面積逐漸減小的重復(fù)過程。

此外，10到20小時和20到30小時的電流-時間曲線下降速度比0到10小時快，說明平面自重構(gòu)層的產(chǎn)生可以加速O₂氣泡的附著過程。因此，O₂氣泡的附著是催化穩(wěn)定性的決定因素，可以得出當(dāng)前的穩(wěn)定性主要是由于被吸附的O₂氣泡而不是原子溶解造成的。此外，在電流密度為10 mA cm^-2時，合成的（Ni_1-xFe_x）₃P表現(xiàn)出284 mV的過電位。測試30小時后，催化劑活性下降，在電流密度為10 mA cm^-2時，過電位增加301 mV。令人驚訝的是，在去除表面O₂氣泡后，催化活性大大提高，過電位達(dá)到275 mV，甚至比合成的（Ni_1-xFe_x）₃P還要高。一般來說，當(dāng)表面原子溶解到電解液中時，催化活性會降低，但我們的結(jié)果對于去氧的催化劑是相反的。也就是說，催化劑的原子溶解不會降低OER性能。去除O₂氣泡后OER性能的恢復(fù)表明了吸附的O₂在確定催化活性方面的重要作用，這將使催化劑從電解質(zhì)中分離出來，從而抑制OER。

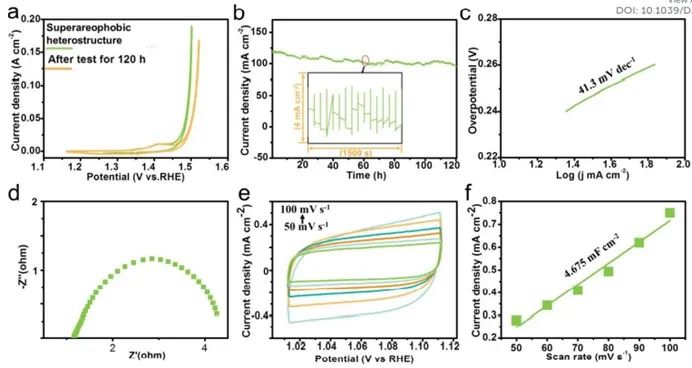

同樣，在去除O₂氣泡后10小時或20小時的測試也發(fā)現(xiàn)催化劑的OER性能的恢復(fù)，這進(jìn)一步證實(shí)了研究者的理解。此外，通過構(gòu)建（Ni_1-xFe_x）₃P /NiFe-OH-P的超厭氧異質(zhì)結(jié)構(gòu)，緩解了電極上氣泡的附著，不僅獲得了優(yōu)異的活性，而且顯著增強(qiáng)了電極的穩(wěn)定性，在120小時的恒電位測試中，電流密度從120 mA cm^-2略微降低到100 mA cm^-2。

本文系統(tǒng)地研究了自重構(gòu)層對催化劑穩(wěn)定性的影響。OER過程中，（Ni_1-xFe_x）₃P首先形成（Ni_1-xFe_x）₃P-O/（NiFe）OOH-P異質(zhì)結(jié)構(gòu)，在（NiFe）OOH-P層的保護(hù)下，F(xiàn)e&P從（NiFe）OOH-P中迅速溶解，而從（Ni_1-xFe_x）₃P-O中緩慢溶解，從而趨于（Ni_1-xFe_x）₃P -O/NiOOH異質(zhì)結(jié)構(gòu)。

密度泛函理論（DFT）模擬表明，（Ni_1-xFe_x）₃P-O的Fe-O與NiOOH之間的協(xié)同作用仍然可以有效地催化OER。因此，原子溶解幾乎不影響催化穩(wěn)定性。然而，表面附著的O₂氣泡的增加會顯著降低OER性能。本文的研究為未來設(shè)計具有優(yōu)異穩(wěn)定的催化劑提供了一定的思路和策略。

Roles of self-reconstruction layer in catalytic stability of NiFeP catalyst during oxygen evolution reaction, Journal of Materials Chemistry A, 2022, DOI：10.1039/D2TA06514B.

https://doi.org/10.1039/D2TA06514B.

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2022/12/10/38f3110a21/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?北航陳海寧JMCA：自重構(gòu)層對NiFeP催化劑析氧穩(wěn)定性的影響

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?北航陳海寧JMCA：自重構(gòu)層對NiFeP催化劑析氧穩(wěn)定性的影響

相關(guān)推薦
