女人脱了裤衩让男人捅 ,一本大道久久东京热无码av ,两根黑人粗大噗嗤噗嗤视频

最近，通過各種技術抑制了鋰金屬電極在循環過程中的粉化，但電解質的不可逆消耗問題仍然是一個關鍵挑戰，阻礙了能量密集型鋰金屬電池的進步。

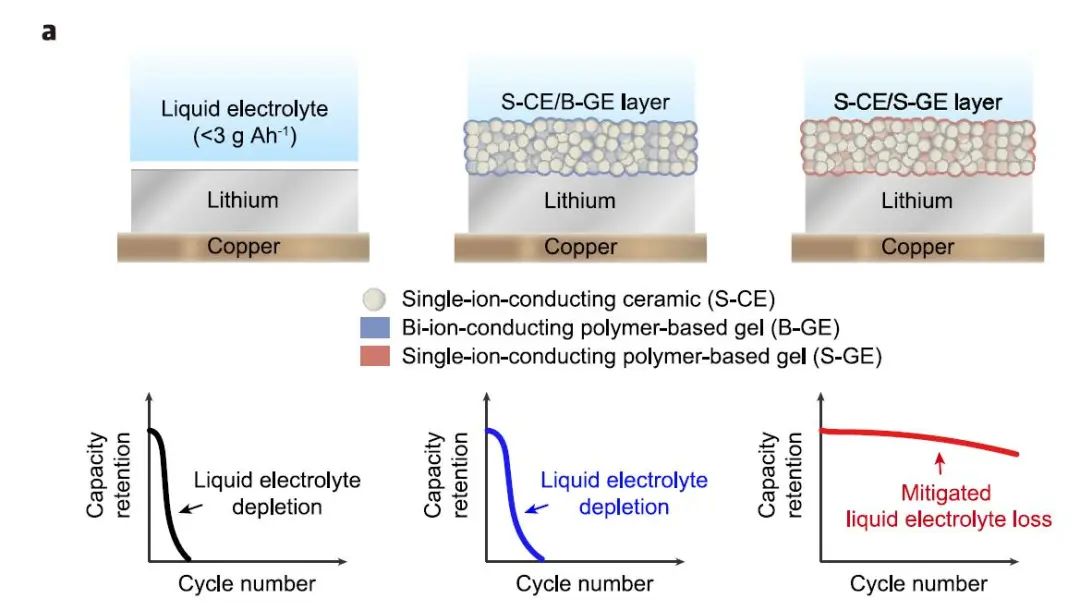

在此，韓國科學技術院Hee-Tak Kim，Nam-Soon Choi，加州大學圣地亞哥分校孟穎教授在鋰金屬電極上設計了一個基于單離子導體的復合層，通過調整層中移動Li⁺的溶劑化環境，顯著減少了液體電解質的損失。

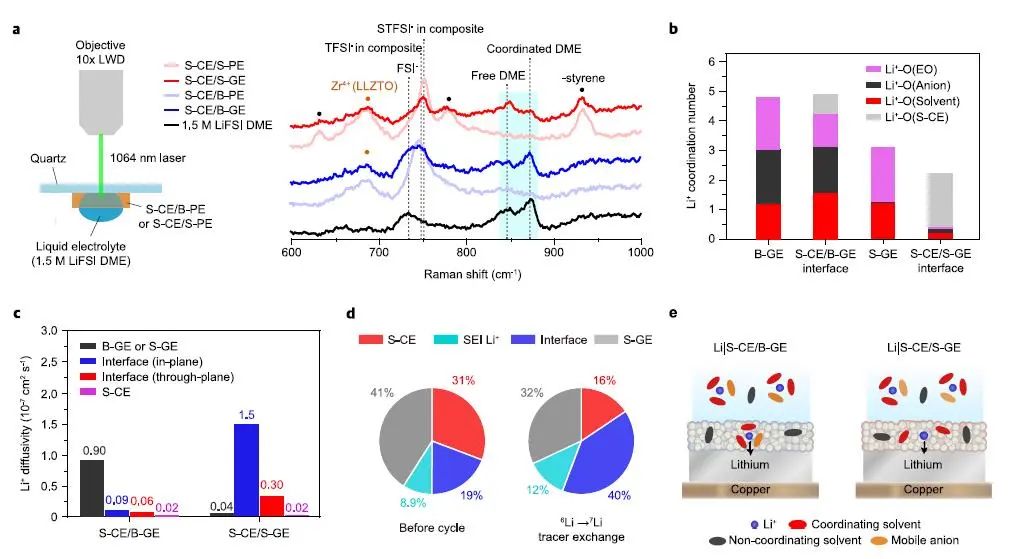

圖1. Li⁺在S-CE/B-GE和S-CE/S-GE界面的配位行為

結果顯示，具有薄鋰金屬（N/P為2.15）、高負載正極（21.5 mg cm^?2）和碳酸鹽電解質的Li||Ni_0.5Mn_0.3Co_0.2O₂軟包電池在電解質與容量比為2.15gAh^?1（2.44 g Ah^?1，包括復合層的質量）下實現400次循環，或1.28 g Ah^?1（1.57 g Ah^?1，包括復合層的質量）、280 kPa的電堆壓力下（0.2 C充電，在4.3 V至0.05 C的恒定電壓下充電，以及在4.3 V至3.0 V的電壓窗口內1.0 C放電）實現100次循環。因此，這項工作中展示了基于單離子導體的復合層的合理設計為構建具有最小電解質含量的能量密集型可充電鋰金屬電池提供了一條前進的道路。

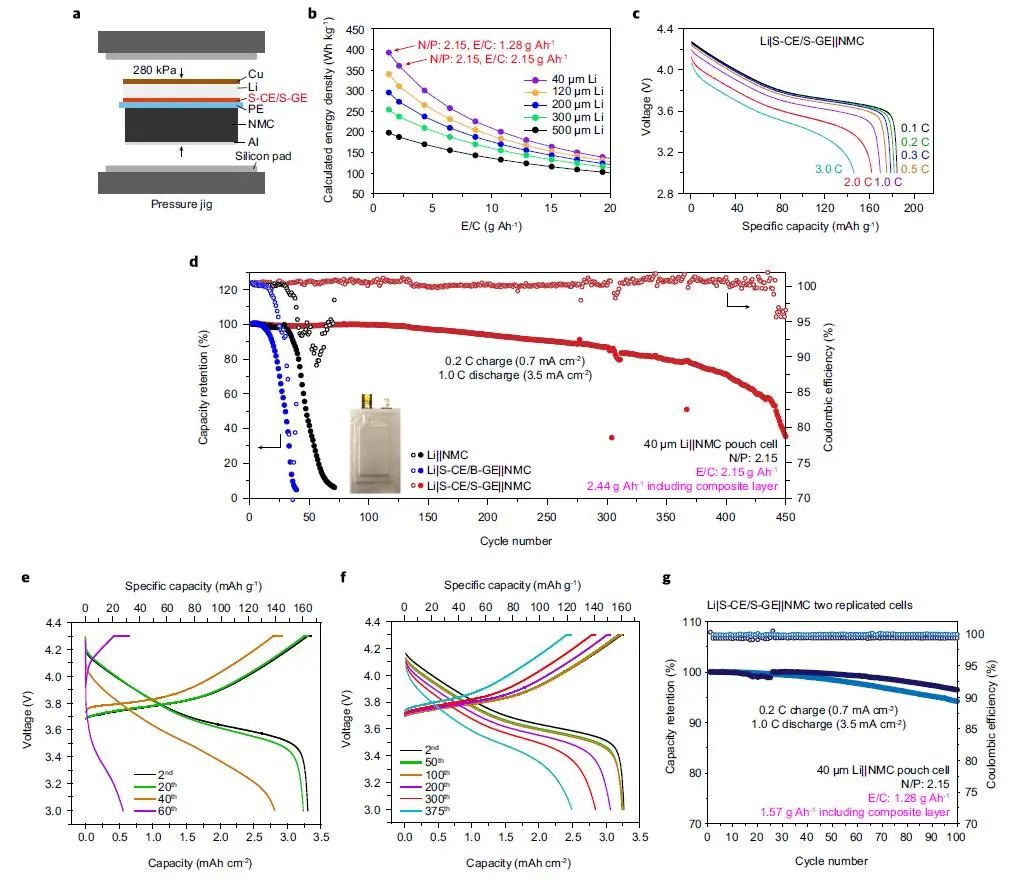

圖2. Li||NMC軟包電池的電化學性能

Weakly coordinated Li ion in single-ion-conductor-based composite enabling low electrolyte content Li-metal batteries, Nature Communications 2023 DOI: 10.1038/s41467-023-39673-1

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/21/09b4030ef2/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nature子刊：弱配位鋰離子在單離子導體基復合低電解液鋰金屬電池中的應用

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nature子刊：弱配位鋰離子在單離子導體基復合低電解液鋰金屬電池中的應用

相關推薦

分享到：
