9420高清完整版在线观看,丰满少妇aaaaaa爰片毛片,美容产品加盟

?南開王歡/復旦王飛Nature子刊：通過電解液化學調節界面反應，實現-50℃低溫鋅金屬電池

在鋅表面原位形成穩定的界面層是抑制枝晶生長的有效解決方案。然而，二價鋅離子在固態界面層中的快速傳輸仍然非常具有挑戰性。

圖1. 電解液的表征

南開大學王歡、復旦大學王飛等在含有2 M三氟甲磺酸鋅（Zn(OTf)₂）的水系電解液中采用磷酸三甲酯（TMP）作為共溶劑，以獲得抗凍和長壽命的鋅金屬電池。研究顯示，TMP助溶劑不僅能破壞H鍵，使混合電解液的凝固點低至-56.8℃，還能調節Zn²⁺的溶劑化結構，使其為 Zn²⁺[H₂O]_5.02[TMP]_0.14[OTf^–]_0.84。

此外，溶劑化殼中Zn²⁺-TMP的最低未占分子軌道（LUMO）能低于Zn²⁺-OTf^–，因此可優先在鋅金屬表面發生還原反應，隨后是OTf^–的還原反應，從而形成底部為Zn₃(PO₄)₂、頂部為ZnF₂的梯度界面。

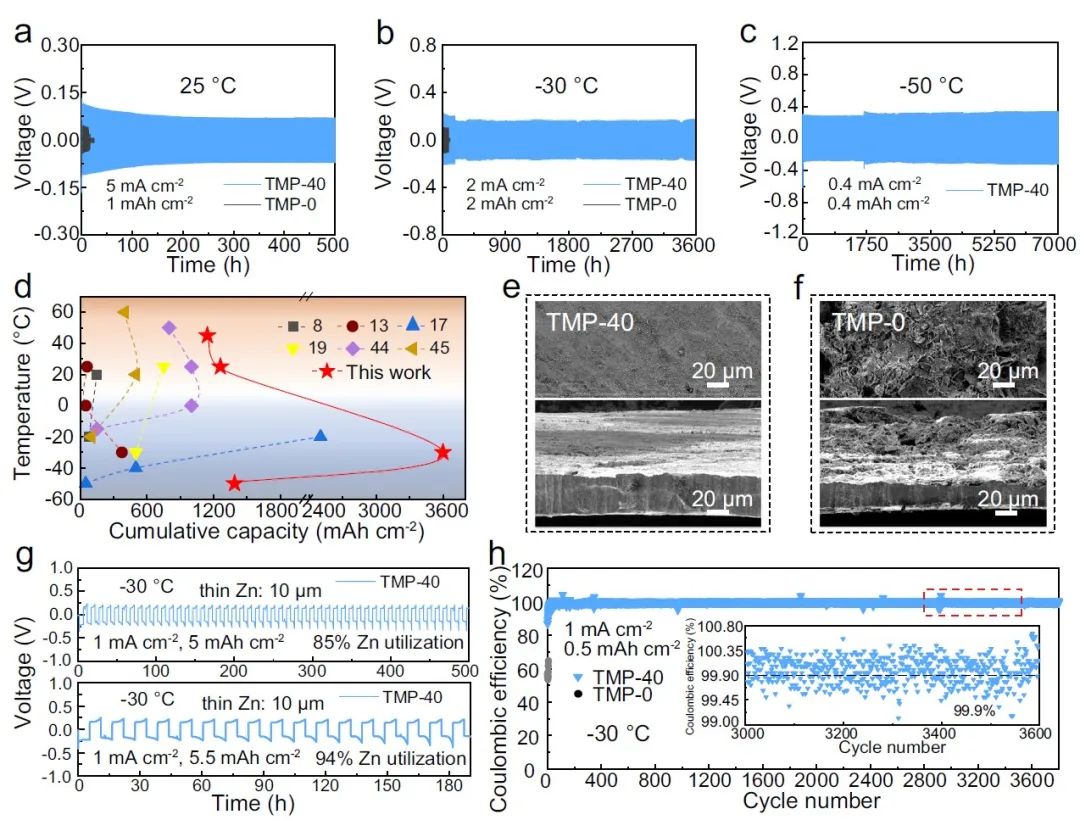

圖2. 苛刻條件下對稱鋅電池的電化學測試

實驗表征和計算結果表明，外層的ZnF₂促進了界面上Zn²⁺的脫溶劑化，而內層的Zn₃(PO₄)₂則促進了跨SEI的快速傳輸。此外，研究還發現，由于與水有關的副反應被大大抑制，零度以下的溫度有利于形成更均勻、更致密的SEI。在這些共同作用下，電池在-30℃的3800次循環中實現了99.9%的平均庫侖效率和94%的高鋅利用率，在-50℃的7000小時中實現了出色的耐久性。此外，以KVOH和 MnO₂為正極的高容量全電池也具有出色的容量保持能力。

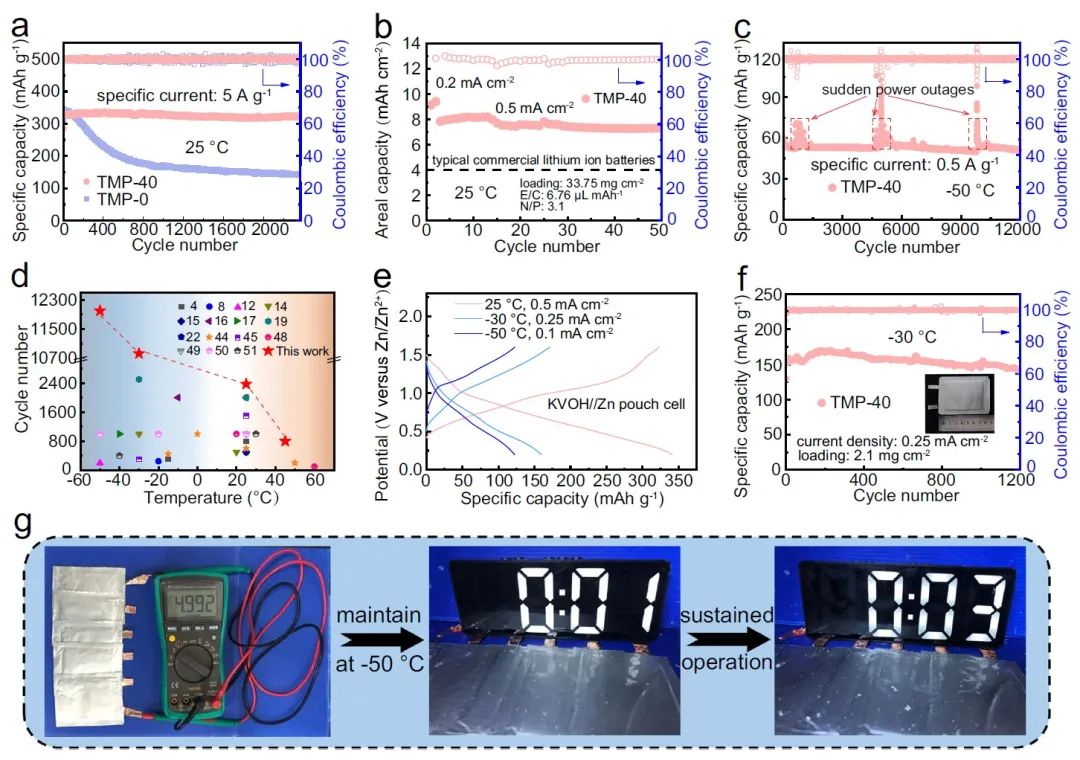

圖3. Zn-KVOH全電池的電化學性能

Regulating interfacial reaction through electrolyte chemistry enables gradient interphase for low-temperature zinc metal batteries. Nature Communications 2023. DOI: 10.1038/s41467-023-41276-9

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/24/5f388cf8cc/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?南開王歡/復旦王飛Nature子刊：通過電解液化學調節界面反應，實現-50℃低溫鋅金屬電池

相關推薦
