亚洲中文精品久久久久久,小sb几天没做又欠ch顾一成,李淑芬在厨房被猛烈进进出出

全固態電池（ASSBs）是下一代儲能技術中最有前景的候選技術之一。特別是采用硫化物固態電解質（SE）的全固態電池具有高導電性，可與液態電解質（LE）相媲美。然而，人們對硫化物基ASSB的熱失效缺乏基本了解。

圖1 不同電解質與脫鋰NCM相處時的熱行為

清華大學歐陽明高院士、Dongsheng Ren、北京航空航天大學劉翔等首次揭示了硫化物基ASSB的兩種不同的熱失控（TR）機制，即氣固反應和固固反應。與主流觀點相反，玻璃陶瓷（Li₃PS₄和Li₇P₃S₁₁）和晶體（Li₆PS₅Cl和Li₁₀GeP₁₂S₂）SE都表現出比具有脫鋰LiNi_0.8Co_0.1Mn_0.1O₂（NCM）正極的LEs顯著更大的發熱，DSC-MS表征揭示了這一點，并在復合正極顆粒中得到了證實。

在氣固反應的驅動下，玻璃陶瓷SE在約200℃時被NCM正極釋放的O₂氧化，產生大量熱量和有毒的SO₂氣體。相反，結晶硫化物SE在200℃時對晶格O₂保持穩定，不產生SO₂，在300℃時與NCM正極的分解產物（過渡金屬氧化物等）發生固-固反應。

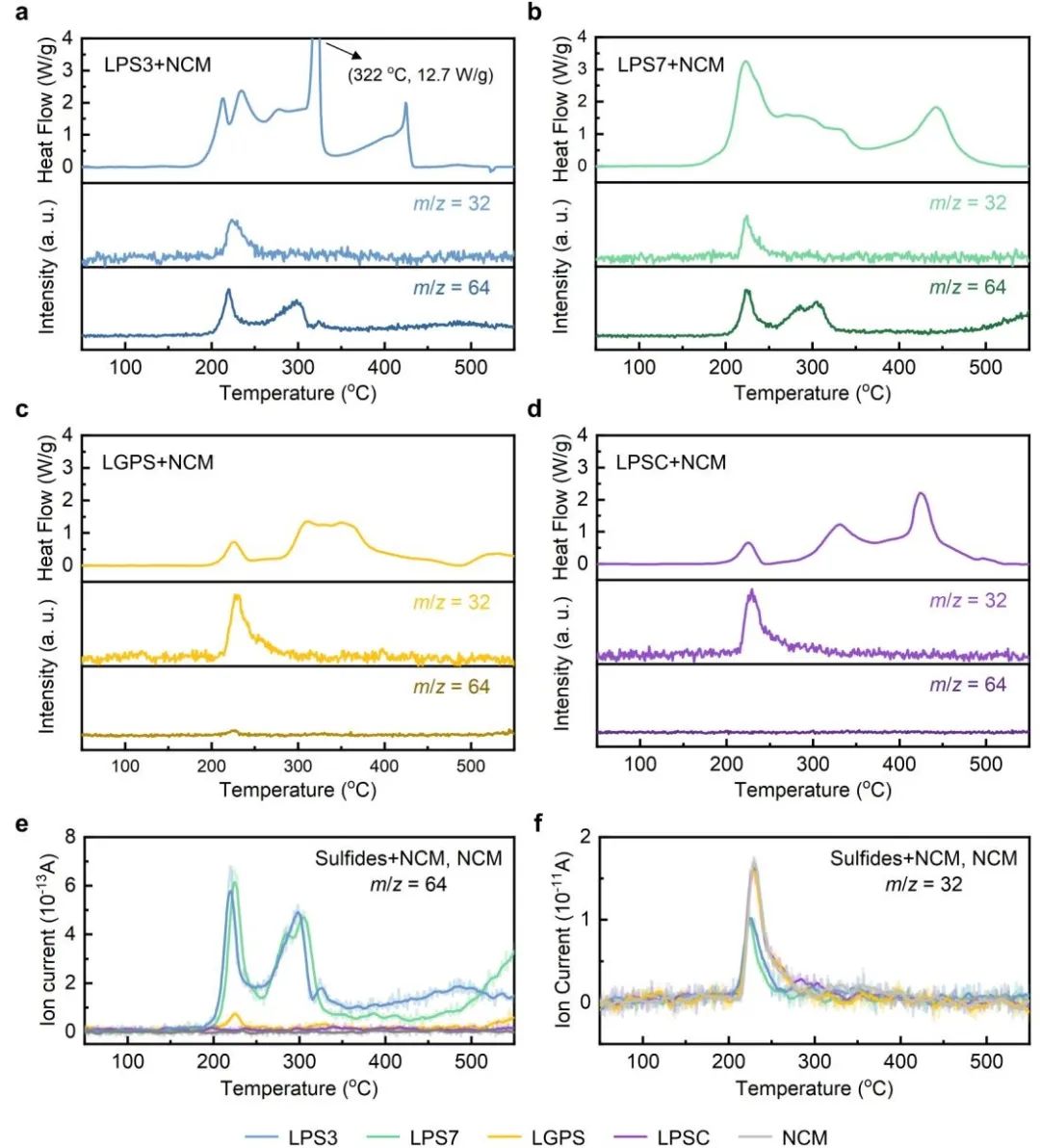

圖2 DSC-MS測試過程中不同硫化物SE+NCM的氣體演化及其比較

非原位表征顯示，在高溫下會產生不同的分解產物，表明具有NCM的硫化物SE的不同失效途徑。所提出的機理描述了硫化物SE結構、氣體驅動的串聯反應以及硫化基ASSB TR過程中固-固接觸引起的界面反應之間的關系。這項工作的研究強調了對ASSB安全性進行基礎研究的必要性，并為本質安全電池新興材料的設計原理提供了新的啟示。

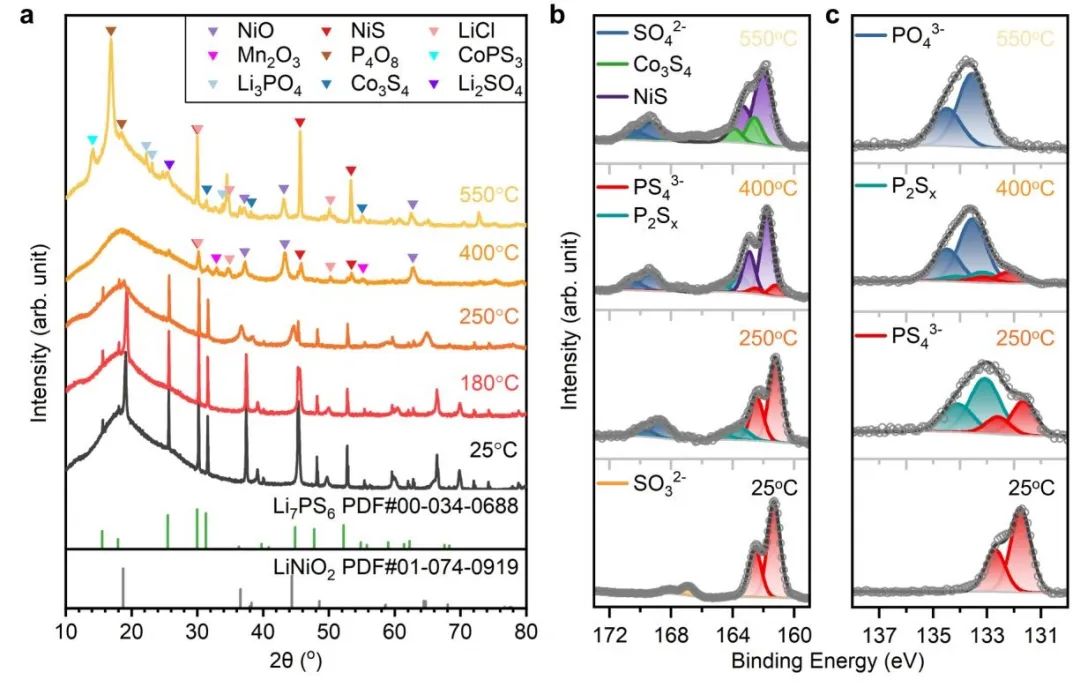

圖3 LPSC+NCM樣品加熱至不同溫度后的非原位表征

Distinct thermal runaway mechanisms of sulfide-based all-solid-state batteries. Energy & Environmental Science 2023. DOI: 10.1039/d3ee00084b

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/25/2d92d38733/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

清華/北航EES：首次揭示硫化物全固態電池的不同熱失控機制

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

清華/北航EES：首次揭示硫化物全固態電池的不同熱失控機制

相關推薦
