人妻被按摩到潮喷无码日本,аⅴ资源中文在线天堂,好大好硬好深好爽想要寡妇

醚基電解液具有低粘度和低熔點的特點，是滿足快充和低溫鋰離子電池（LIB）日益增長要求的理想選擇。遺憾的是，石墨（Gr）電極與常用的醚類溶劑不兼容，因為它們會不可逆地共嵌入到Gr夾層中。

圖1 電解液設計

國家納米科學中心魏志祥、中科院蘇州納米所吳曉東、許晶晶等提出以環戊基甲基醚（CPME）作為無共插層的醚溶劑，它含有一個具有較大空間位阻的環戊烷基團，可獲得對Li⁺的弱溶劑化能力和較寬的液相溫度范圍（-140 至+106℃）。具體而言，這項工作設計一種包含1 M LiTFSI-CPME/氟代碳酸乙烯酯（FEC）的弱溶劑化電解液（WSE）。

研究顯示，與二甲醚溶劑的雙醚官能團對Li⁺的強螯合作用相比，CPME溶劑的單齒醚結構降低了螯合作用，從而減弱了CPME與Li⁺的結合能，增強了Li⁺的遷移/脫溶劑化能力。此外，加入FEC助溶劑后，電解液離子電導率提高到2.23 mS cm^-1，并進一步在Gr負極形成了堅固的富含LiF的SEI層。

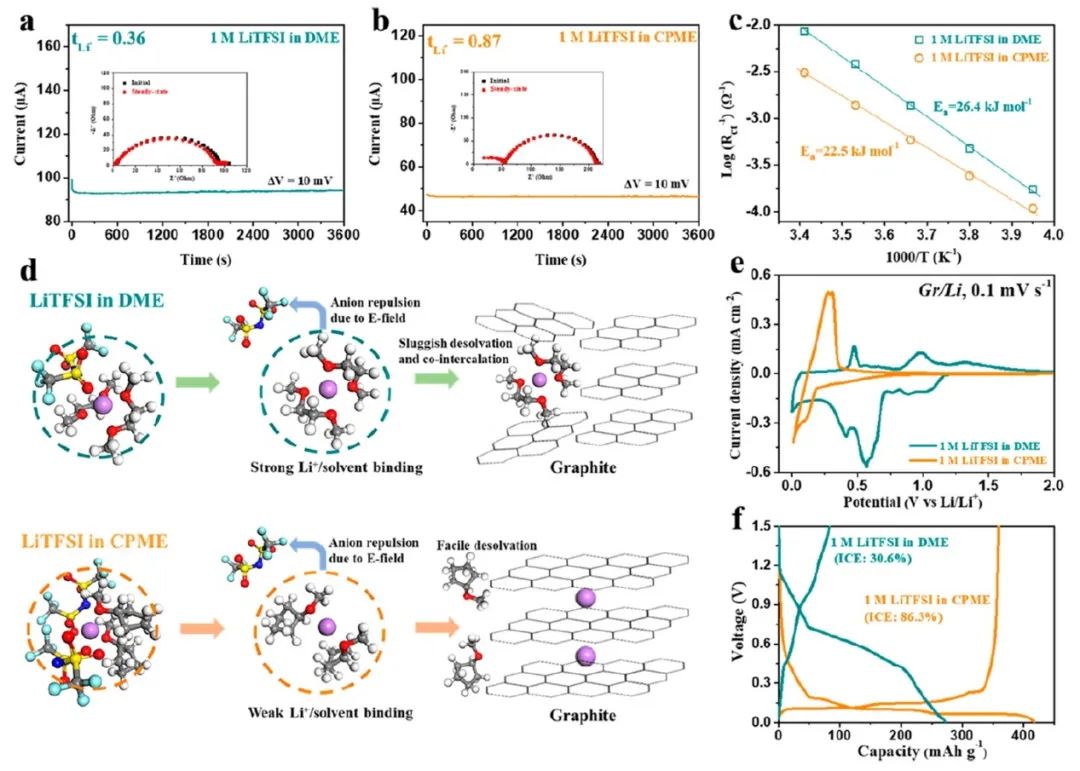

圖2 醚基電解液中Li+轉移/脫溶劑化能力對Gr電極相容性的影響

得益于簡單的脫溶劑化過程和Gr電極表面堅固的SEI層，所設計的WSE與Gr負極具有良好的兼容性。因此，Gr/L半電池在-60℃的超低溫條件下顯示出卓越的倍率能力和令人印象深刻的低溫性能，具有較高的比容量（319 mAh g^-1）。采用這種WSE的實用磷酸鐵鋰（LFP）（負載≈25 mg cm^-2）/Gr（負載≈12 mg cm^-2）軟包電池在1 C下也顯示出穩定的循環性能，1000次循環后具有高庫侖效率（≈99.9%）和高容量保持率（≈80%）。

更重要的是，得益于CPME溶劑超寬的液相溫度范圍和WSE的快速脫溶劑化能力，這種軟包電池還表現出良好的快充性能（5C充放電速率下的容量保持率約為52%）以及在-60℃超低溫條件下的巨大應用潛力。

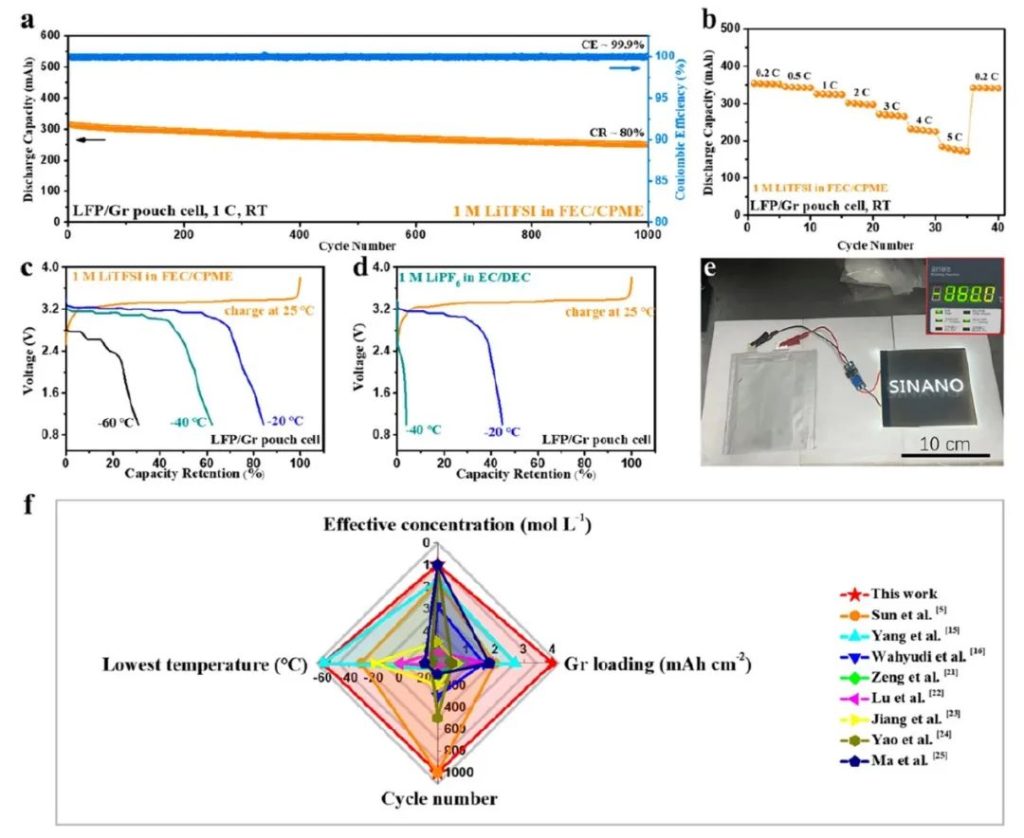

圖3 全電池性能

Co-Intercalation-Free Ether-Based Weakly Solvating Electrolytes Enable Fast-Charging and Wide-Temperature Lithium-Ion Batteries. ACS Nano 2023. DOI: 10.1021/acsnano.3c04907

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/25/9b81dcd169/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

魏志祥/吳曉東/許晶晶ACS Nano：無共插層醚類電解液實現快充/寬溫鋰電

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

魏志祥/吳曉東/許晶晶ACS Nano：無共插層醚類電解液實現快充/寬溫鋰電

相關推薦
