zoz○zo女人和另类zoz0,他趴在我两腿中间吸我,a片在线观看免费

電催化水分解被認為是利用可再生能源產氫，降低化石能源消耗和解決環境污染問題的一個理想的策略。作為一種主流的制氫裝置，質子交換膜水電解槽(PEMWE)由于具有制氫純度高、工作電流密度大、響應時間快等優點，受到研究人員越來越多的關注。

然而，PEMWE的極端強酸性環境需要使用貴金屬作為電極，并且陽極OER緩慢的動力學也限制了制氫效率。釕的氧化物(RuO₂)具有相對較低的成本和較高的催化活性常作為PEMWE的電催化劑。

然而，Ru在酸性OER條件下的溶解和低活性限制了其進一步應用。迄今為止，已經開發了各種方法來增強RuO₂的OER性能，但是其在酸性條件下穩定性差的問題仍未得到有效解決。因此，開發有效的策略使得RuO₂同時實現增強的活性和穩定性具有重要意義。

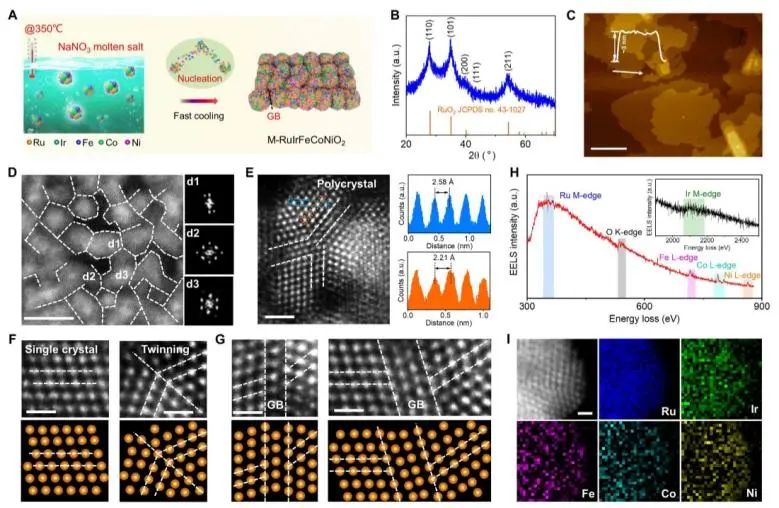

近日，廈門大學黃小青、韓佳甲和中國科學院上海硅酸鹽研究所王現英等針對RuO₂在酸性OER條件下穩定性差、催化活性有限的問題，提出了多組分催化劑的設計策略。具體而言，研究人員通過在RuO₂晶格中同時引入耐酸組分(Ir)和活性增強組分(Fe，Co，Ni)，利用一種快速、非平衡的方法制備了富含晶界(GB)的五元高熵氧化物(M-RuIrFeCoNiO₂)。

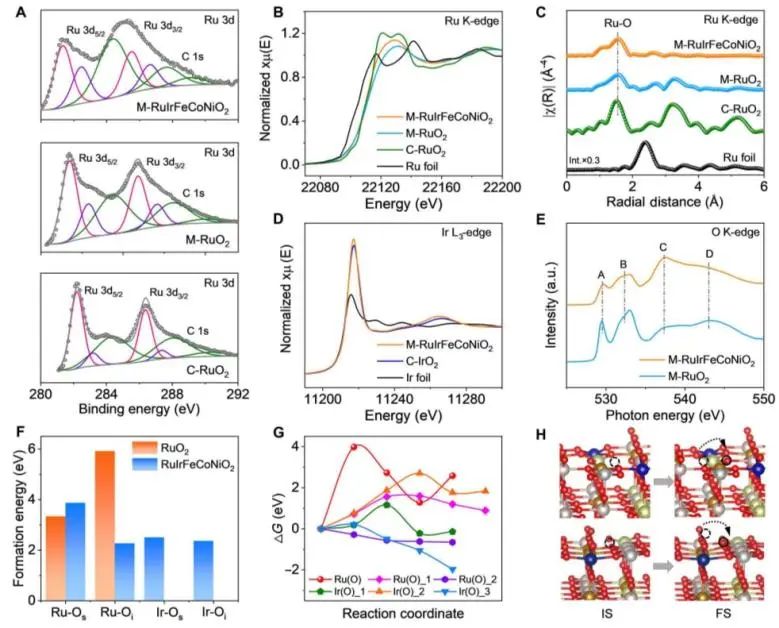

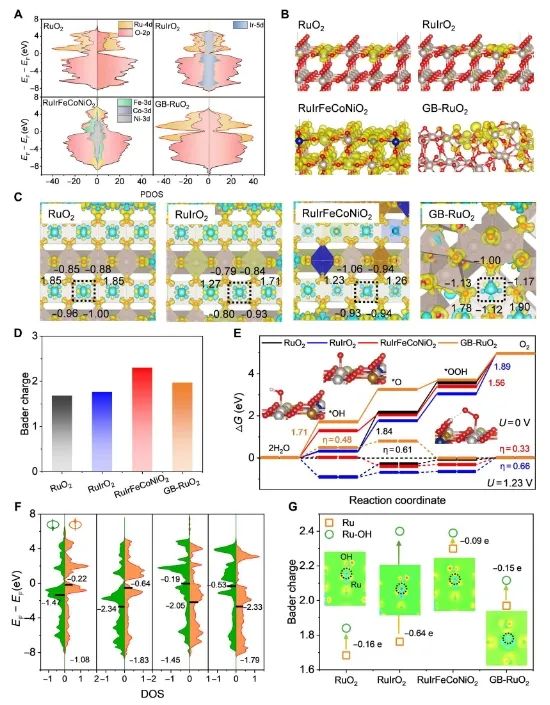

微觀結構分析、密度泛函理論(DFT)計算和同位素標記的差分電化學質譜(DEMS)表明，外源金屬元素和GB的引入可以有效地改變RuO₂的電子結構和OER途徑，抑制了OER過程中晶格氧的參與，從而提高其活性和穩定性；同時，多種外源金屬元素與GB的協同作用可以調節氧中間體的結合能，加速OER的反應動力學。

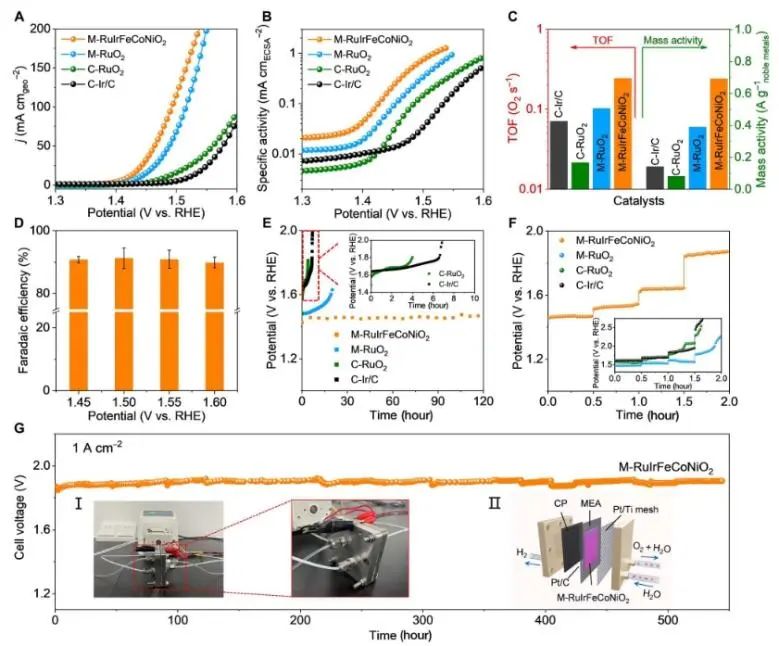

因此，所制備的M-RuIrFeCoNiO₂催化劑在0.5 M H₂SO₄溶液中達到10 mA cm^?2電流密度時所需的OER過電位僅為189 mV，在300 mV下的周轉頻率(TOF)高達0.24 O₂ s^?1。

此外，以M-RuIrFeCoNiO₂作為陽極和商業Pt/C作為陰極的PEM電解槽中，在80 ℃下以1 A mA cm^?2的電流密度連續運行500小時，槽電壓僅有輕微衰減，表明M-RuIrFeCoNiO₂具有實際應用的潛力。

總的來說，該項工作綜合了各種組分和GB的優點，突破了不同金屬元素熱力學溶解度的限制，為設計高性能酸性OER電催化劑提供了一種新策略。

Misoriented High-entropy Iridium Ruthenium Oxide for Acidic Water Splitting. Science Advances, 2023. DOI: 10.1126/sciadv.adf9144

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/28/4716c2a2b2/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?廈大/上硅所Science子刊：RuO2中同時引入Ir和Fe，Co，Ni，用于高效催化酸性水分解

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?廈大/上硅所Science子刊：RuO2中同時引入Ir和Fe，Co，Ni，用于高效催化酸性水分解

相關推薦
