running电影高清免费观看,爽爽影院,4480首播影院

吳曉東/葛軍/許晶晶Adv. Sci.：調(diào)節(jié)溶劑分子配合鋰化石墨負(fù)極獲得長(zhǎng)壽命鋰硫電池

由于鋰金屬負(fù)極的穿梭效應(yīng)和不穩(wěn)定性，鋰硫（Li-S）電池的發(fā)展受到嚴(yán)重限制。采用更穩(wěn)定的商用石墨（Gr）負(fù)極代替鋰金屬，以構(gòu)建Li-S電池（LISB）是實(shí)現(xiàn)長(zhǎng)循環(huán)壽命Li-S電池的有效方法。然而，Gr電極與Li-S電池常用的醚基電解液不兼容，其原因是Li⁺-醚復(fù)合物會(huì)共嵌入到Gr層中。

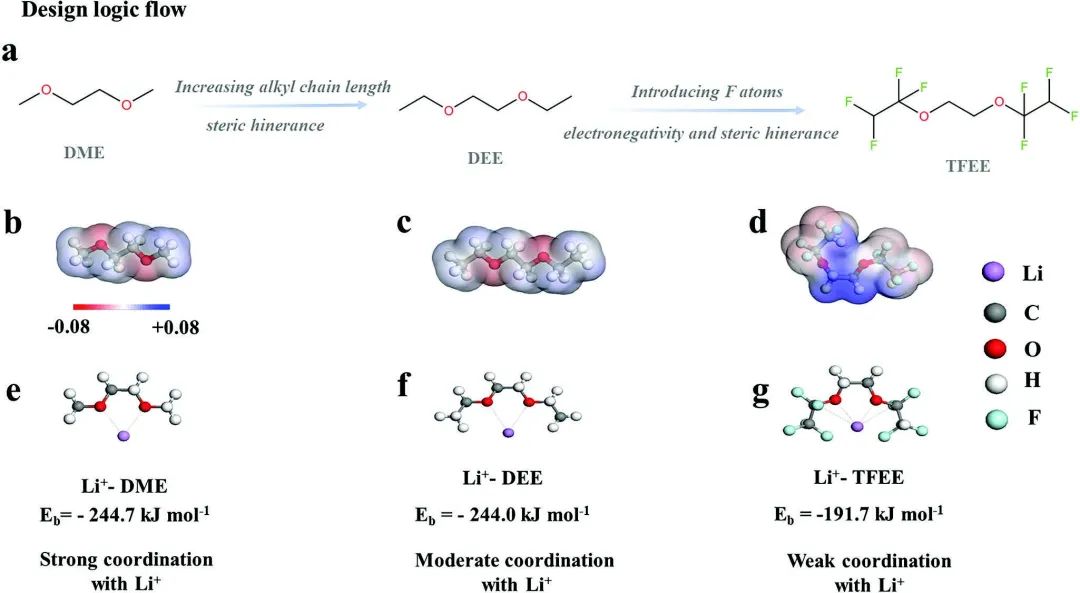

圖1.?理論計(jì)算

中科院蘇州納米所吳曉東、葛軍、許晶晶等提出了一種分子結(jié)構(gòu)設(shè)計(jì)策略，通過(guò)增加醚溶劑分子的空間位阻和電負(fù)性，削弱Li⁺與溶劑的結(jié)合能，加速Li⁺的脫溶劑化過(guò)程，進(jìn)一步防止溶劑與Li⁺的共嵌入。為進(jìn)行比較，作者制備了三種不同的電解液，包括 1.0 m LiTFSI -DOL/DME（DME基電解液）、1. 0 m LiTFSI-DOL/DEE（DEE基電解液）和1.0 m LiTFSI-DOL/1，2-（1，1，2，2-四氟乙氧基）乙烷（TFEE）（TFEE基電解液）。

理論計(jì)算結(jié)果和拉曼光譜表明，從 DME、DEE到TFEE，隨著空間位阻和電負(fù)性的增加，Li⁺-溶劑結(jié)合能逐漸降低。此外，TFEE基電解液中的弱溶劑化能力使更多的TFSI-陰離子占據(jù)了Li⁺溶劑化結(jié)構(gòu)，從而在Gr負(fù)極表面形成了穩(wěn)定的陰離子衍生SEI層。

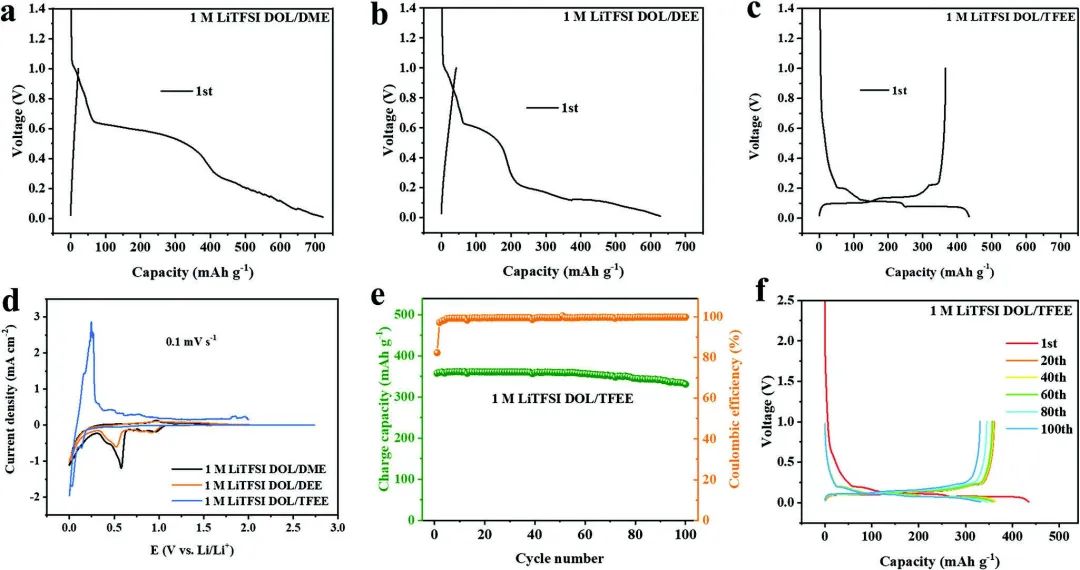

圖2.?電解液與Gr電極的相容性及循環(huán)性能評(píng)價(jià)

因此，在基于TFEE 的電解液中，Gr/Li半電池獲得了良好的可逆性和循環(huán)穩(wěn)定性，在0.2 C時(shí)顯示出≈340 mAh g^-1的穩(wěn)定比容量，并且在100次循環(huán)中平均CE高達(dá)99%以上。同時(shí)，由于Li⁺-TFEE結(jié)合能較弱，可有效抑制多硫化物的穿梭效應(yīng)，因此TFEE基電解液是一種非常有前景的Li-S電池電解液。

進(jìn)一步可將TFEE基電解液應(yīng)用于由鋰化石墨（LG）負(fù)極（≈4.3 mg cm^-2）和S@C正極組成的Li-S電池。此外，利用S@C正極、LG負(fù)極和TFEE基電解液制備了0.15 Ah的LISB軟包電池，它在0.025 C時(shí)的初始放電容量為802.3 mAh g^-1，經(jīng)過(guò)120次循環(huán)后仍能釋放出499.1 mAh g^-1的穩(wěn)定容量，CE值高達(dá)95.9%。

圖3.?LISB扣式電池和軟包電池的循環(huán)性能評(píng)價(jià)

Long-Life Lithium-Ion Sulfur Pouch Battery Enabled by Regulating Solvent Molecules and Using Lithiated Graphite Anode. Advanced Science 2023. DOI: 10.1002/advs.202302966

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/29/bde1a98f20/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

吳曉東/葛軍/許晶晶Adv. Sci.：調(diào)節(jié)溶劑分子配合鋰化石墨負(fù)極獲得長(zhǎng)壽命鋰硫電池

相關(guān)推薦
