国产香蕉片,成人欧美一区二区三区1314,车上疯狂做爰18分钟视频

鐵氰酸鹽被認為是鋅和鋅混合電池的優良正極材料，特別是普魯士藍類似物(PBA)。然而，PBA的發展受到容量小(<70mAhg^-1)和壽命短(<1000個循環) 的阻礙。

在此，香港城市大學支春義教授團隊通過富含OH的水凝膠電解質實現了完全活化、相轉變Kfemnhcf用于Zn/K混合電池，并實現了14500次穩定循環。首先，該工作采用聚丙烯酰胺@D(+)-葡萄糖一水合物(PAM@DM)制備了富含羥基的水凝膠，由于含有大量-OH官能團的DM的存在使其親水性增強。

此外，將乙二醇(EG)與溶液電解液(1M KSO₃CF³⁺1M Zn(SO₃CF₃)₂)混合，制備了PAM@DM水凝膠電解質(EG PAM@DM)。PAM@DM非常適合用于組裝的ZKHBs水溶液，表現出優異的性能。

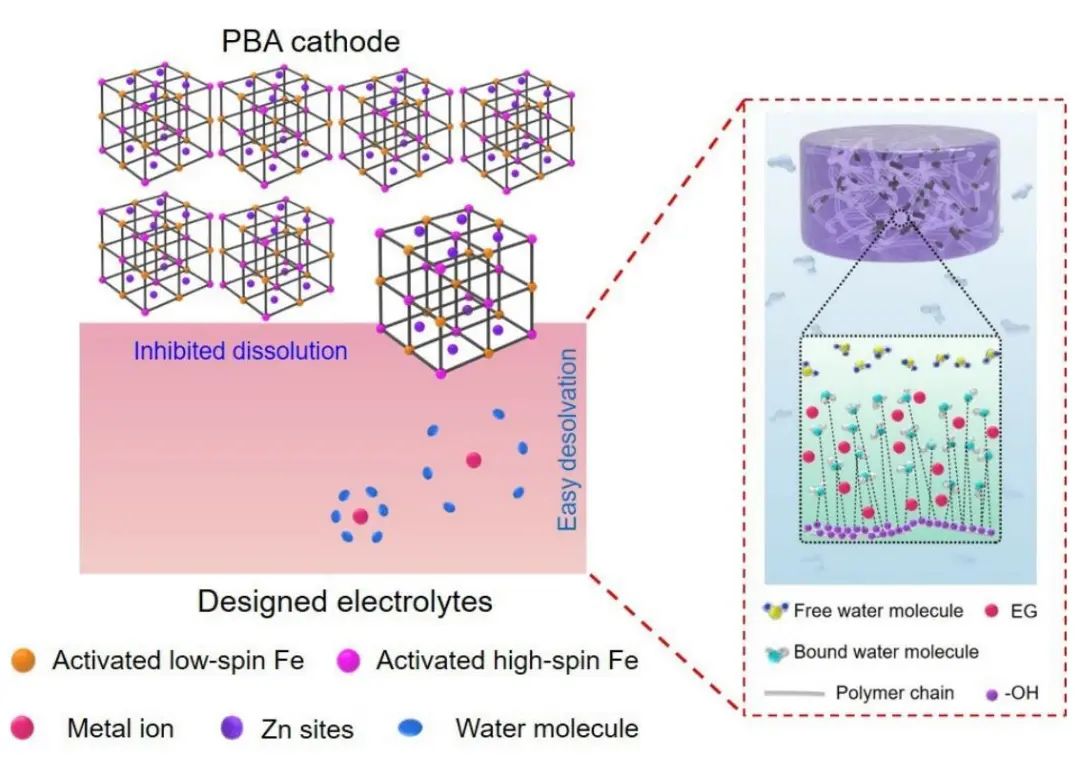

圖1. 活化C-配位鐵和相變Kfemnhcf

具體而言，該工作以PBA為正極，采用低成本、富含羥基的水凝膠電解液和擴展的電化學ESW組裝水系鋅鉀混合電池。電池表現出優異的電化學性能：14500次超長壽命，在2.66Ag^-1倍率下的高比容量約100mAhg^-1，大的面積容量約1.8mAhcm^-2，高放電平臺1.7V-1.9V。

這些結果歸因于富OH水凝膠電解液的三個特性：(1)基于水凝膠電解液的擴展ESWs；(2) Kfemnhcf在富含OH的水凝膠電解液中完全相變，保持了穩定的晶體結構；(3)水凝膠電解液的粘附性強，抑制了正極材料的脫落/溶解，富含-OH基團使金屬離子容易去溶劑化，導致高度可逆的嵌入/脫嵌。因此，該工作開發的低成本水凝膠電解質充分促進了PBAS的活性中心，并增強了離子在PBAS中的解溶和擴散，以實現高容量、高穩定的電壓平臺和卓越的循環性。

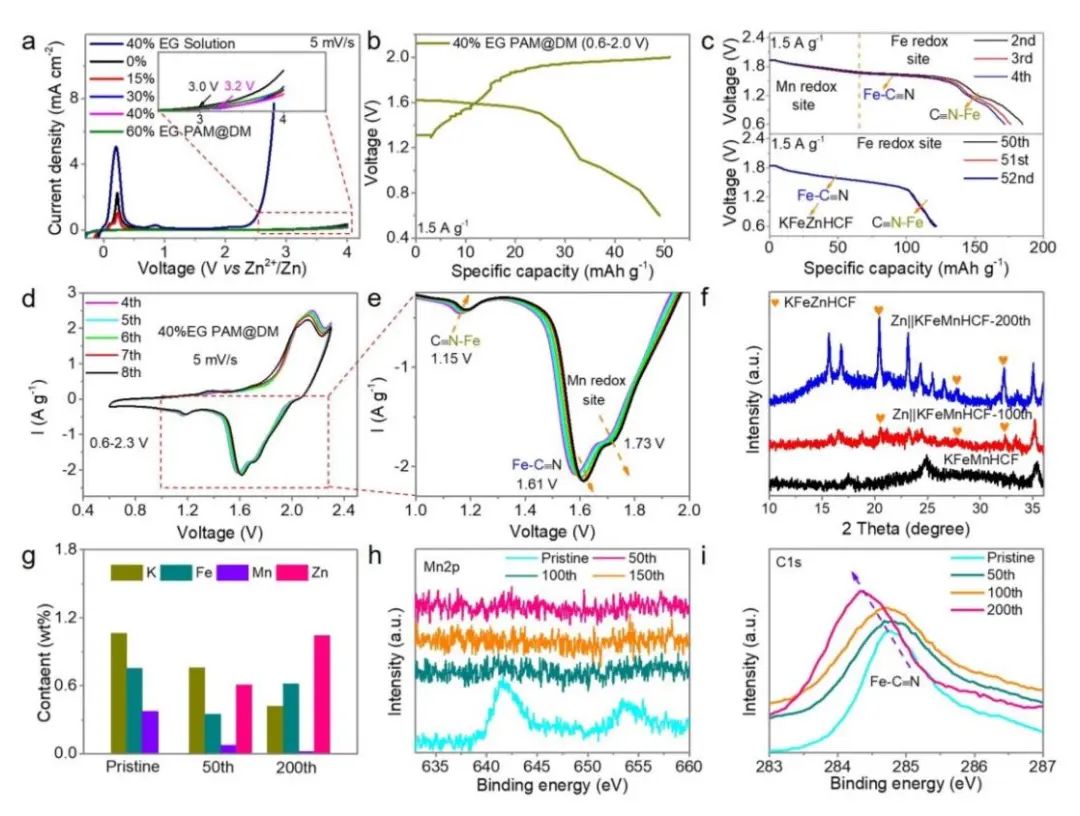

圖2. 電化學性能

Completely Activated and Phase-Transformed Kfemnhcf for Zn/K Hybrid Batteries with 14500 Cycles by an OH-rich Hydrogel Electrolyte, Advance Materials DOI:10.1002/adma.202304878?

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/30/4932f8ac13/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?支春義AM：實現14500次循環鋅/鉀混合電池的完全活化和相變

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?支春義AM：實現14500次循環鋅/鉀混合電池的完全活化和相變

相關推薦
