娇妻被壮汉肉到高潮,门卫老李干了校花琦琦,少妇搡bbbb搡bbb

潘安強/常智Small：定向誘導偶極電場促進鋅離子脫溶劑化實現高穩定無枝晶鋅金屬電池

水引起的副反應和不受控制的鋅枝晶生長是長期存在的棘手問題，嚴重阻礙了水系鋅金屬電池的發展。然而，這些臭名昭著的問題與電解質溶劑化結構和鋅離子傳輸行為密切相關。

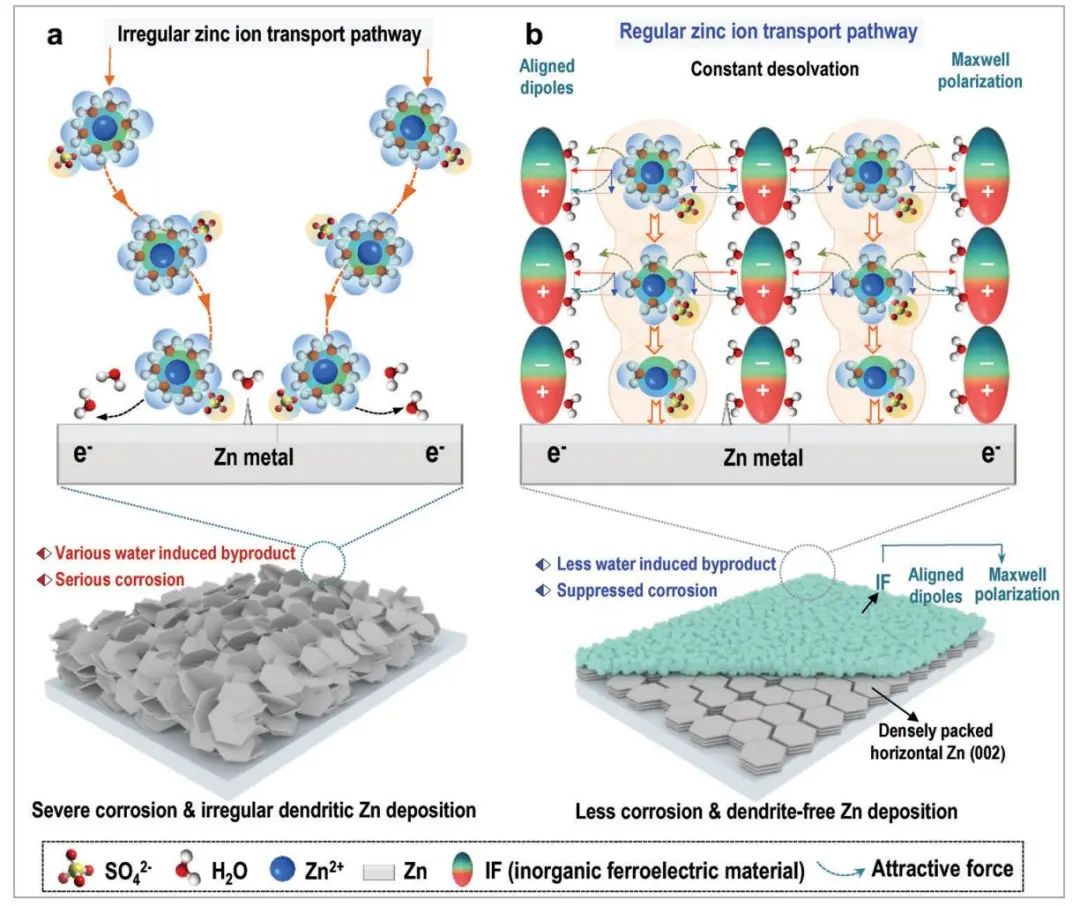

在此，中南大學潘安強教授、常智教授等人通過在鋅表面構建定向誘導偶極電場，鋅離子的溶劑化結構和輸運行為都發生了根本改變。?在極化電場內實現垂直有序的鋅離子遷移軌跡，逐漸集中的鋅離子消除了與水相關的副反應和鋅枝晶的生長。因此，?極化電場下的鋅金屬表現出高的可逆性和無枝晶表面。?

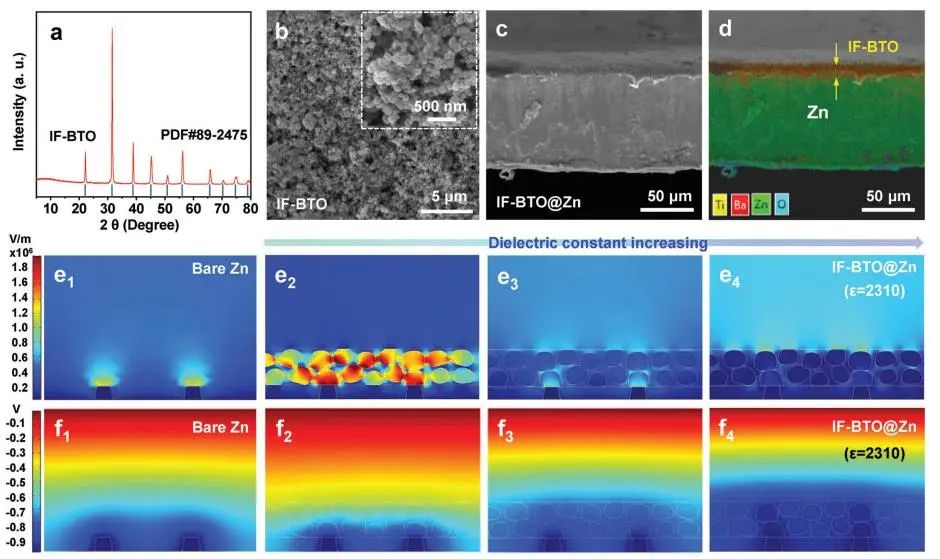

圖1. 結構表征及理論模擬結果

具體而言，該工作發現鋅金屬表面的無機鐵電材料可以促進麥克斯韋電場的形成，該電場可以同時調節鋅離子的輸運行為和溶劑化結構。?得益于垂直有序的鋅離子遷移軌跡和逐漸集中的鋅離子，麥克斯韋電場下的鋅金屬可以避免與水相關的副反應和不可控的鋅枝晶。?結果顯示，當在麥克斯韋電場下循環時，Zn||Zn對稱電池的壽命比基于裸Zn的電池長17倍以上（1400小時，在1 mAh cm^?2、1 mAh cm^?2下）， Zn||Cu半電池的庫倫效率也顯著提高至99.9%的超高值。

?此外，可實現2000次循環（約100％容量保持率）的超穩定的NH₄V₄O₁₀||Zn半電池。?特別是在高負載MnO₂（約10mg cm^?2）和有限N/P比的惡劣條件下，所制備的實用級MnO₂||Zn軟包電池在150次循環后仍保持其初始容量的87.9%。因此，這一發現將極大地促進了各種實用金屬電池的發展。

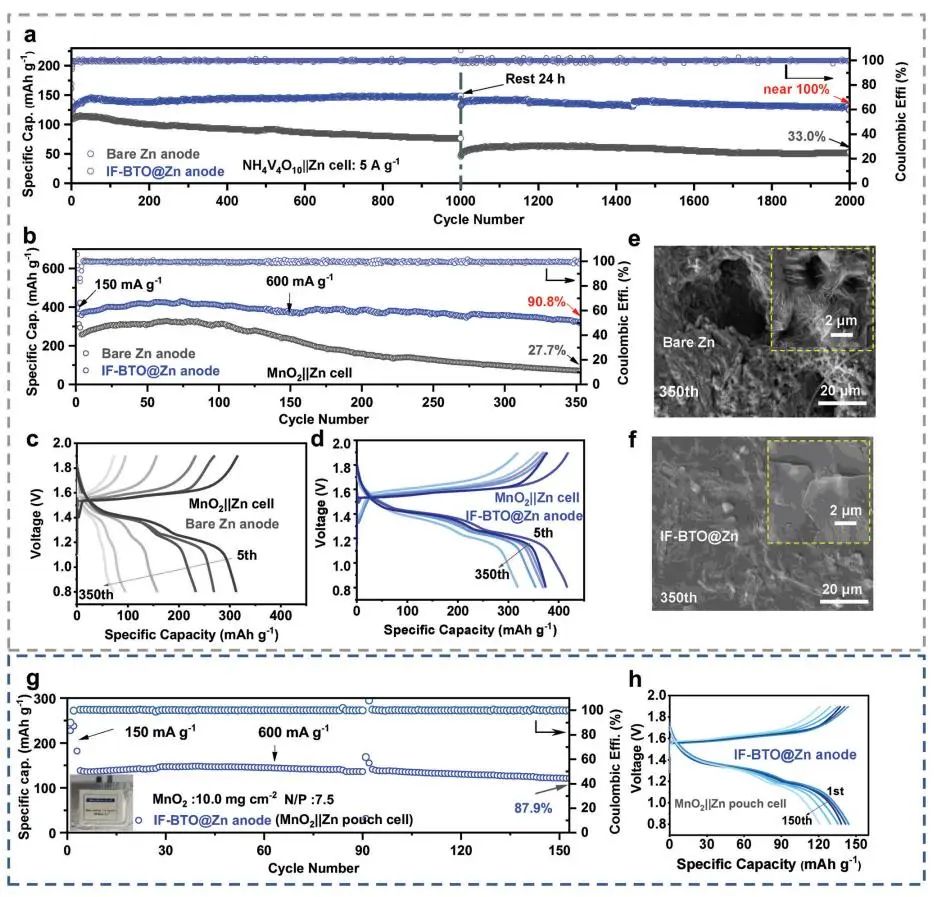

圖2. 電池性能

Aligned Dipoles Induced Electric-Field Promoting Zinc-Ion De-Solvation toward Highly Stable Dendrite-Free Zinc-Metal Batteries, Small? 2023 DOI:?10.1002/smll.202303457

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/09/30/da73021194/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

潘安強/常智Small：定向誘導偶極電場促進鋅離子脫溶劑化實現高穩定無枝晶鋅金屬電池

相關推薦
