西方37大但人文艺术人山踪林,少妇系列激情短篇小说,粉嫩的她1v1军婚h

黃建林團隊Appl. Catal. B：生長在碳化木材上的Mo摻雜Ni3S4納米片實現高效全水解

電催化水分解制氫(H₂)被認為是一種極具吸引力和前景的技術，因為它可以由可再生電力(如太陽能，風能等)驅動。電解水過程由陽極的析氧反應(OER)和陰極的析氫反應(HER)組成。基于貴金屬(如Pt和Ru/IrO₂)的電催化劑通常對HER和OER表現出較好的性能。然而，其稀缺性、價格昂貴和穩定性不佳嚴重阻礙了其大規模的商業應用。因此，合理設計和制備一種低成本、高效、長期穩定的電解水雙功能催化劑仍然是非常迫切的，也同樣具有挑戰性。

基于此，華南理工大學黃建林等人報道了一種新型電催化劑，將Mo摻雜到在碳化木材上生長的Ni₃S₄晶格中(記為Mo-Ni₃S₄/CW)。測試結果表明，該催化劑具有優異的HER和OER性能。

本文首先在1.0 M KOH電解質中，利用典型的三電極體系測試了合成催化劑的HER活性。線性掃描伏安(LSV)曲線表明，Mo-Ni₃S₄/CW-0.4的HER活性最好，只需要17和270 mV的過電位(η)就可以達到10和100 mA cm^-2的電流密度，優于商業Pt/C(η₁₀=96 mV，η₁₀₀=284 mV)。

這種性能也遠優于Ni₃S₄/CW(η₁₀=280 mV)、Mo-Ni₃S₄/CW-0.2(η₁₀=73 mV，η₁₀₀=325 mV)、Mo-Ni₃S₄/CW-0.6(η₁₀=33 mV，η₁₀₀=309 mV)以及最近報道的一些代表性電催化劑。令人興奮的是，Mo-Ni₃S₄/CW-0.4在較高的電流密度下依舊表現出優異的性能。

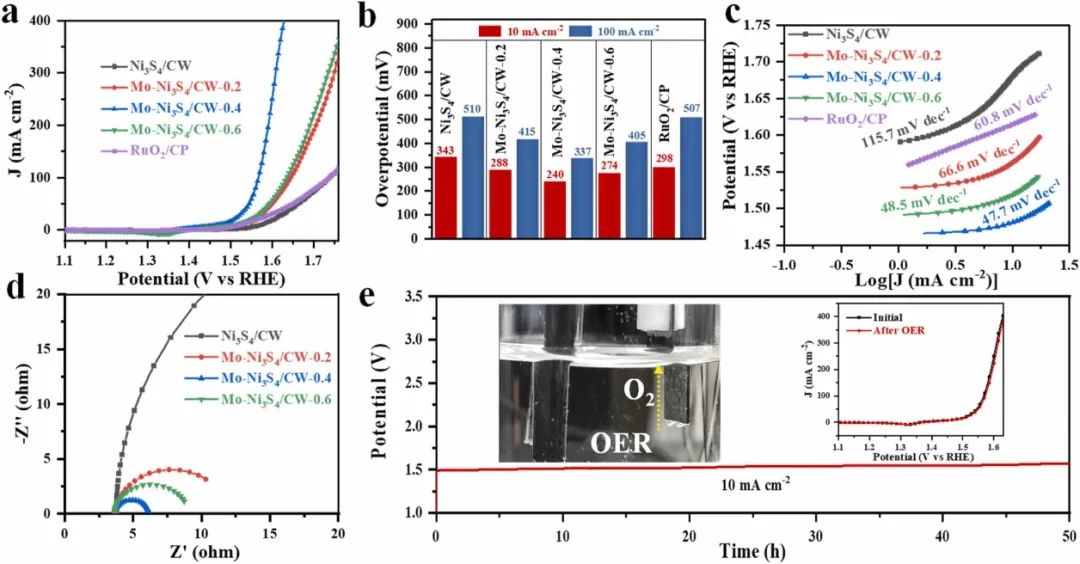

當電流密度為400 mA cm^-2時，其過電位僅為~350 mV。這些結果有力地證明了，Mo的引入在增強催化劑的HER活性中起著重要作用。之后，本文繼續測試了合成催化劑的OER電催化活性。

正如所期待的那樣，Mo-Ni₃S₄/CW-0.4具有優異的OER性能，其在10和100 mA cm^-2的電流密度下的過電位僅為240和337 mV，這遠優于Ni₃S₄/CW(η₁₀=343mV，η₁₀₀=510mV)，Mo-Ni₃S₄/CW-0.2(η₁₀=288 mV，η₁₀₀=415 mV)，Mo-Ni₃S₄/CW-0.6(η₁₀=274mV，η₁₀₀=405mV)以及RuO₂(η₁₀=298mV，η₁₀₀=507mV)。這些結果表明，Mo-Ni₃S₄/CW-0.4在具有優異的HER性能的同時還具有優異的OER性能。

基于Mo-Ni₃S₄/CW-0.4優異的HER和OER性能，本文進一步測試了Mo-Ni₃S₄/CW-0.4的全水解性能。令人滿意的是，Mo-Ni₃S₄/CW-0.4||Mo-Ni₃S₄/CW-0.4只需要1.46 V的小電壓就可以達到10 mA cm^-2，低于Mo-Ni₃S₄/CP||Mo-Ni₃S₄/C(1.69 V)、Pt-C/CP||RuO₂/CP(1.56 V)和大多數報道的雙功能電催化劑。以上結果充分顯現了Mo-Ni₃S₄/CW-0.4的商用潛力。

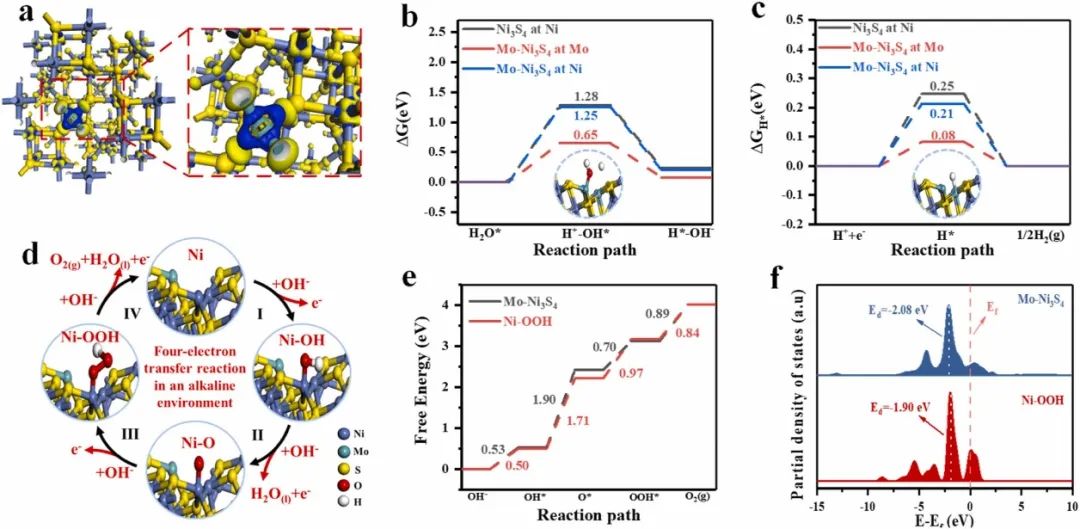

本文的表征、測試以及理論計算結果表明，Mo-Ni₃S₄/CW-0.4優異的電催化活性主要歸因于其獨特的組織結構、電子結構以及Mo摻雜的協同作用：1)獨特的三維低扭曲分層多孔結構有利于電解質的滲透，并且能暴露更多的活性位點，釋放產生的氣體。

此外，Mo-Ni₃S₄/CW-0.4的高電導率和低H吸附能壘促進了HER過程；2)Mo摻雜到Ni₃S₄中后引起的晶格膨脹可以調節活性位點的電子結構，有利于含H/O物質的吸附。

除此之外，在Mo-Ni₃S₄/CW-0.4上形成的Ni-OOH同樣有利于提高催化劑的OER活性；3)Mo-Ni₃S₄與CW之間的強協同作用能導致快速的電荷收集、較短的質量轉移距離和良好的結構穩定性。

總而言之，Mo-Ni₃S₄/CW-0.4的這些特性賦予了它在堿性介質中優異的全水解性能，使其在實際商業應用中極具吸引力。本研究不僅為低成本高效制氫開辟了一條新途徑，還展示了一種極具發展前景的電極材料。

Mo-doped Ni₃S₄ Nanosheets Grown on Carbonized Wood as Highly Efficient and Durable Electrocatalysts for Water Splitting, Applied Catalysis B: Environmental, 2023, DOI: 10.1016/j.apcatb.2023.123123.

https://doi.org/10.1016/j.apcatb.2023.123123.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/01/5583b71e03/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

黃建林團隊Appl. Catal. B：生長在碳化木材上的Mo摻雜Ni3S4納米片實現高效全水解

相關推薦
