国产边靠边叫麻豆av,国产xxxx农村野外性xxxx,日韩精品系列产品大全

?中南鄒國強AM：功能化MOF納米片提高固態(tài)電解質(zhì)的鋰離子傳輸性能

固態(tài)電池可以確保鋰金屬電池的高能量密度和安全性，但聚合物電解質(zhì)受到離子動力學緩慢和Li⁺選擇性傳輸?shù)偷睦_。金屬有機框架（MOFs）已被提議作為固態(tài)聚環(huán)氧乙烷（PEO）電解質(zhì)的新興填料，然而，開發(fā)功能化MOFs并理解其在離子轉(zhuǎn)移中的作用極具挑戰(zhàn)性。

圖1 材料制備示意

中南大學鄒國強、阿貢國家實驗室Khalil Amine、Tongchao Liu等結(jié)合計算和實驗結(jié)果，揭示了MOFs中的官能團調(diào)節(jié)可以有效地改變表面電荷分布和限制陰離子運動，這為上述問題提供了潛在的解決方案。

具體而言，通過分子工程設(shè)計，功能化的二維（2D）MOF片被用于構(gòu)建高性能復合電解質(zhì)，其中2D MOFs中取代基的給電子效應有效地限制了ClO₄^?的運動，并促進PEO的機械性能和離子遷移數(shù)（0.36至0.64）。

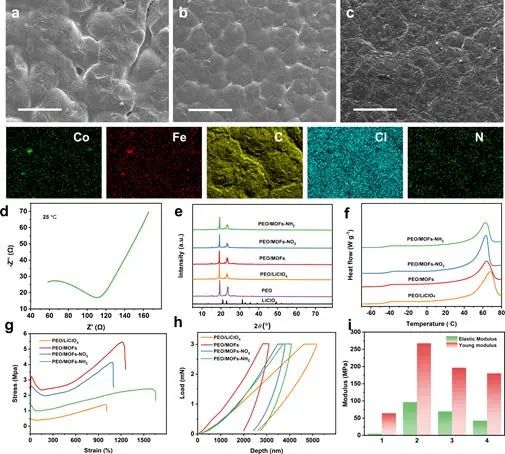

圖2 材料的形貌和表征

因此，在0.2 mA cm^?2的電流密度下，具有復合電解質(zhì)的Li/Li電池在1000小時內(nèi)表現(xiàn)出優(yōu)異的可循環(huán)性。同時，固態(tài)LiFePO₄/Li電池在200次循環(huán)后可提供148.8 mAh g^?1的高度可逆容量。

總體而言，這些發(fā)現(xiàn)突出了一種通過使用官能團電子效應來限制陰離子并提高離子導電性的新方法，這為高性能固態(tài)電池提供了可行的方向。

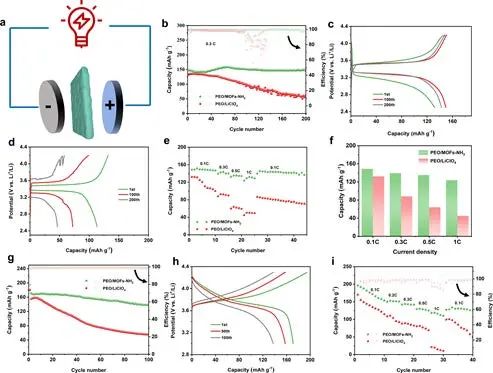

圖3 全電池性能

Engineering Functionalized 2D Metal-organic Frameworks Nanosheets with Fast Li+ Conduction for Advanced Solid Li Batteries. Advanced Materials 2023. DOI: 10.1002/adma.202303193

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/03/120f9707fe/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?中南鄒國強AM：功能化MOF納米片提高固態(tài)電解質(zhì)的鋰離子傳輸性能

相關(guān)推薦
