中科大高敏銳Science子刊：能跑1000小時、過電位僅67 mV的HER催化劑！

成果簡介

要實現質子交換膜(PEM)水電解槽的大規模部署，必須擺脫對鉑族金屬(PGM)催化劑的大量使用。理想情況下，陰極可以使用碳負載非鉑催化劑，但它們在腐蝕性酸性條件下往往缺乏活性和穩定性。

中國科學技術大學高敏銳教授等人受自然界酸性環境下存在的白鐵礦石的啟發，報道了一種硫摻雜驅動的催化劑的結構轉變，可將黃鐵礦型CoSe₂轉化為純白鐵礦石型CoSe₂。結果顯示，所得催化劑的析氫反應(HER)過電位僅為67 mV@10 mA cm^-2，并在酸性介質下可以穩定運行1000小時。

此外，以該催化劑為陰極的PEM電解槽在1 A cm^-2和60°C下能夠穩定運行超過410小時。因此，這種因硫摻雜產生的顯著性質不僅觸發了耐酸白鐵礦石結構的形成，而且還調整了電子狀態(例如功函數)，以改善氫擴散和電催化HER。

相關工作以《Efficient acidic hydrogen evolution in proton exchange membrane electrolyzers over a sulfur-doped marcasite-type electrocatalyst》為題在《Science Advances》上發表論文。

圖文導讀

圖1. 黃鐵礦向白鐵礦的結構轉變

從結構上看，黃鐵礦CoSe₂和白鐵礦CoSe₂(分別為P-CoSe₂和M-CoSe₂)中Co原子以八面體配位形式存在，并含有Se-Se原子對。與黃鐵礦的金屬八面體不共用邊相比，白鐵礦中的Co配位八面體共用兩個邊。P-CoSe₂原則上可以通過將Se-Se原子對旋轉90°轉變?yōu)镸-CoSe₂(圖1A)。經DFT預測，考慮S摻雜后，黃鐵礦向白鐵礦轉變的能壘明顯降低(圖1B)。

利用HRTEM沿[001]和[101]方向對P-CoSe₂和M-CoSe₂的原子晶格模式進行了成像，分別顯示出立方結構(圖1C)和正交結構(圖1E)。相應的傅里葉變換如圖1C和E插圖所示，P-CoSe₂和M-CoSe₂的對稱性之間存在明顯差異。在原子分辨率下放大后的圖像顯示結構轉變后的連續晶格無畸變和缺陷(圖1、D和F)。圖1G中的XRD證實了從立方P-CoSe₂到正交M-CoSe₂的結構變化。相變后，P-CoSe₂在189 cm^-1處的典型拉曼峰(Se-Se拉伸模式)轉移到167 cm^-1，進一步驗證了M-CoSe₂的形成(圖1H)。

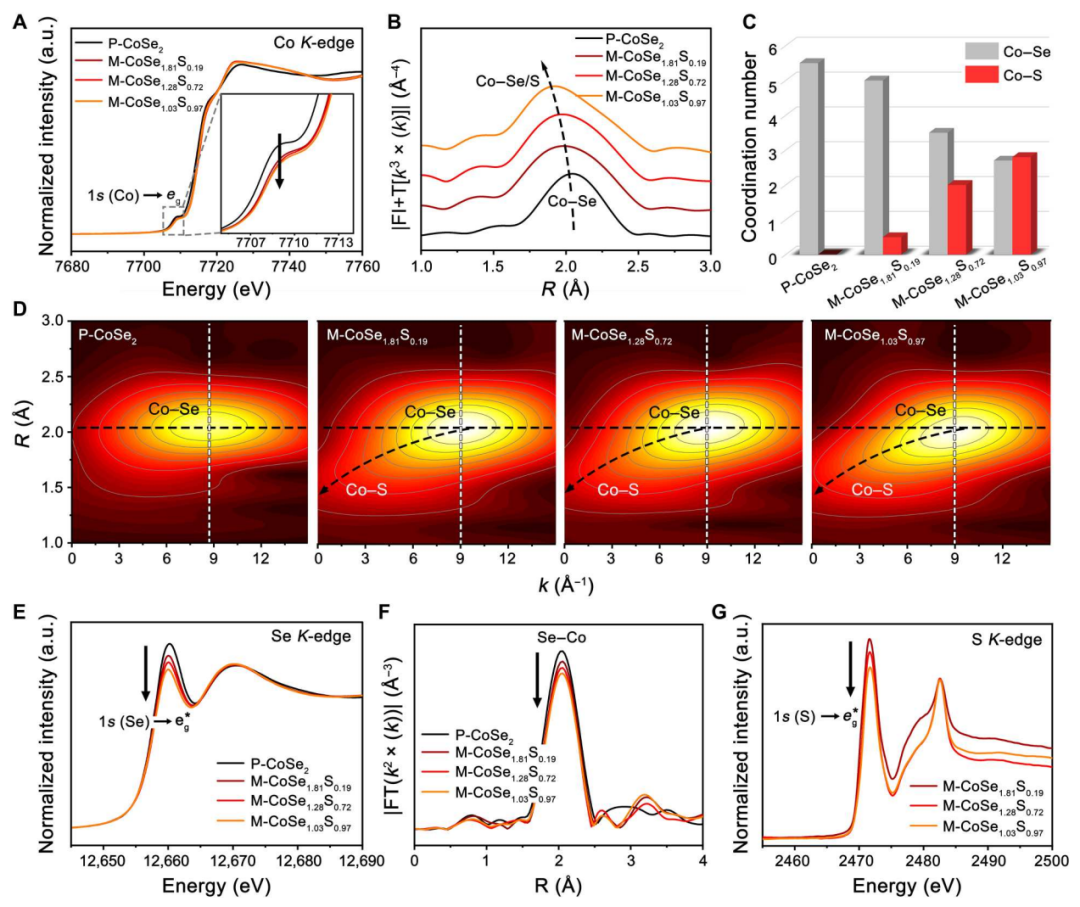

圖2. 光譜研究

作者利用XANES研究了S摻雜對Co的電子和配位結構的影響。如圖2A所示，P-CoSe₂和M-CoSe₂在~7709.2 eV處都出現了一個由Co原子內1s→e_g躍遷引起的前邊峰。結構轉變后的前邊緣特征的存在表明Co陽離子在八面體環境中仍然存在。

然而，將S加入CoSe₂后，該峰的強度大大降低(圖2A)，表明Co陽離子的e_g填充增加。EXAFS顯示，隨著S的引入，Co-Se鍵距從2.04 ?明顯減小到1.91 ?(圖2B)，這是由于Co-S鍵比Co-Se鍵短。通過擬合譜線，，發現隨著結構中S摻雜量的增加，Co-Se的第一殼配位數(CN)減少(從5.5到2.7)，Co-S的CN單調增加(從0到2.8)(圖2C)，表明局部配位環境是可調制的。

P-CoSe₂和不同S摻雜M-CoSe₂的Se的K邊XANES光譜均在~12660.1 eV處出現尖峰(1s→e_g*躍遷)，其強度隨著摻雜量的增加而逐漸減弱(圖2E)，表明Se 4p和Co 3d的軌道重疊(雜化)較低。圖2F中的EXAFS數據顯示，隨著S摻雜水平的增加，Se-Co的鍵強度降低，表明Se-Co配位數降低。而在S的K邊XANES譜圖中，S原子內1s→e_g*躍遷峰(~2471.7 eV)的強度也隨著S摻雜的增加而降低(圖2G)，這意味著S 3p與Co 3d軌道的重疊逐漸降低。總的來說，這些光譜研究表明，S摻雜可以實現CoSe₂的電子結構和局部配位環境的可控調制。

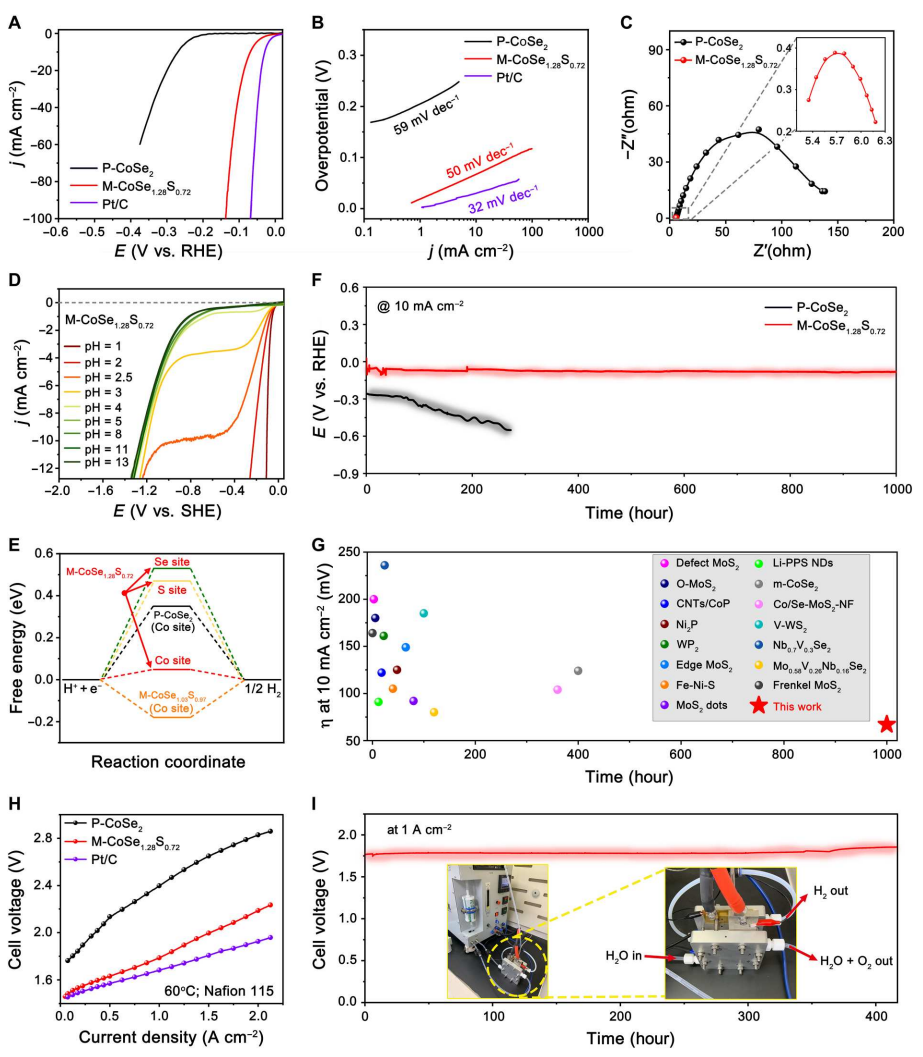

圖3. HER性能

在三電極裝置中評估了P-CoSe₂和不同S摻雜的M-CoSe₂在Ar飽和的0.5 M H₂SO₄溶液中的HER性能。圖3A顯示，P-CoSe₂在10 mA cm^-2下需要268 mV的過電位，而M-CoSe_1.28S_0.72的過電位降低到67 mV，在Pt/C催化劑上接近28 mV。

圖3B的Tafel分析顯示，P-CoSe₂、M-CoSe_1.28S_0.72和Pt/C催化劑的斜率分別為59、50和32 mV dec^-1。此外，在200 mV過電位下測量的電化學阻抗譜(圖3C)顯示，M-CoSe_1.28S_0.72的電荷轉移阻抗(R_ct)遠小于P-CoSe₂，這與M-CoSe_1.28S_0.72表面向H⁺離子的電子轉移得到改善有關。

作者進一步證明M-CoSe_1.28S_0.72的HER活性很大程度上依賴于H⁺離子濃度。pH依賴性實驗表明，HER性能隨pH值的增加而降低(圖3D)。當pH值為2.5~4時，存在擴散限制電流，表明M-CoSe_1.28S_0.72表面的HER受H⁺離子的傳質控制，揭示了高效質子轉移在界面EDL中的關鍵作用。

作者進一步計算了氫吸附自由能(ΔG_H)，結果表明，Co位點的M-CoSe_1.28S_0.72的ΔG_H值最小，為0.05 eV，接近熱中性(圖3E)。因此，據此可以認為M-CoSe_1.28S_0.72上的HER增強與Co位點有關，S摻雜劑優化了Co位點的配位環境和電子結構。

作者進一步研究了長期穩定性，這是酸性電解質中非貴金屬催化劑面臨的一個更艱巨的挑戰。作者研究了M-CoSe_1.28S_0.72在0.5 M H₂SO₄溶液中在10 mA cm^-2條件下、在碳紙上的電化學穩定性。如圖3F所示，M-CoSe_1.28S_0.72催化劑性能穩定，連續運行1000小時后過電位無明顯變化跡象。與之形成鮮明對比的是，由于Co原子溶解到酸性電解質中，P-CoSe₂經歷了快速降解。在相似的測試條件下，M-CoSe_1.28S_0.72得到的結果優于其他方法得到的非貴金屬催化劑(圖3G)。

作者進一步將M-CoSe_1.28S_0.72應用于實際的PEM電解槽中。采用純凈水代替H₂SO₄。在60℃下得到的極化曲線表明，M-CoSe_1.28S_0.72在1 A cm^-2時需要1.79 V的電解電壓，遠遠低于P-CoSe₂催化劑的電壓(圖3H)。PEM電解槽的顯著穩定性進一步證明了M-CoSe_1.28S_0.72催化劑的應用潛力，在1 A cm^-2的連續測試中，在410小時內沒有明顯的電壓波動(圖3I)。

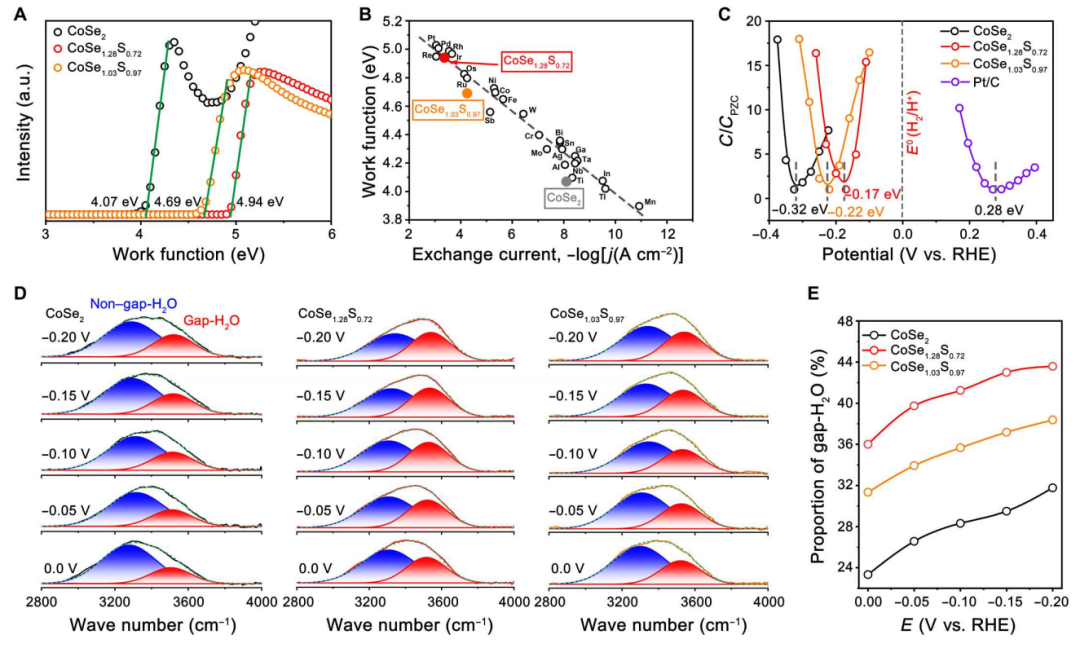

圖4. 電子性質

作者使用紫外光電子能譜(UPS)測量功函數(WF)。觀察到WF從P-CoSe₂的4.07 eV增加到M-CoSe_1.28S_0.72的4.94 eV(圖4A)。進一步增加S摻雜量至M-CoSe_1.03S_0.97, WF值降低至4.69 eV。作者繪制了測量的WF作為不同催化劑交換電流密度的函數，發現HER的本征活性隨著WF線性增加(圖4B)。通過Gouy-Chapman電容法測量的零電荷電勢(PZC),從P-CoSe₂的-0.32 V增加到M-CoSe_1.28S_0.72的-0.17 V，通過進一步提高S摻雜量到M-CoSe_1.03S_0.97, PZC降低到-0.22 V(圖4C)，WF測量中也觀察到類似的趨勢。

一般來說，PZC對界面電場有直接影響，而界面電場又影響界面水構型，從而影響質子在EDL中的擴散。為了表征EDL中的界面水構型，作者對所研究的催化劑在Ar飽和的0.5 M H₂SO₄電解質中、在不同電位下進行了原位表面增強紅外吸附光譜(SEIRAS)分析。如圖4D所示，所有催化劑的SEIRAS光譜都呈現出不對稱峰，分布在2900~3800 cm^-1的寬峰與界面水的O-H拉伸相對應。

利用高斯擬合，O-H拉伸峰可以擬合成兩個分峰，分別代表間隙區域(~3540 cm^-1)的水分子(gap-H₂O)和其他界面水分子(~3357 cm^-1)。從圖4E可以看出，M-CoSe_1.28S_0.72電極在所有電位下，gap-H₂O分子的比例都超過P-CoSe₂和M-CoSe_1.03S_0.97電極。這一觀察結果可能是由于其PZC更接近平衡電位(圖4C)，這對界面電場幾乎沒有影響，對EDL中氫鍵網絡的擾動可以忽略不計，從而促進了氫在HER中的擴散。

圖5. 機理研究

為了了解S摻雜如何調整CoSe₂的電子結構(即WF和由此產生的PZC)，作者進一步進行了Co的L邊XAS測試。從圖5A中，觀察到兩個主要峰歸因于Co 2p_3/2(L₃邊緣)和2p_1/2核(L₂邊緣)電子向未占據e_g軌道的躍遷。與P-CoSe₂相比，隨著S摻雜水平的增加，L₃邊緣的強度逐漸降低。

強度降低應歸因于Co離子在S摻入后從低自旋(LS)到高自旋(HS)的自旋態轉變。圖5B的磁化率測試進一步佐證了這一觀點。對于P-CoSe₂，計算出未成對電子為1.03，而M-CoSe_1.28S_0.72和M-CoSe_1.03S_0.97分別增加到2.03和2.98，表明從LS逐漸過渡到HS，與XAS結果一致。

上述研究表明，S摻雜可以精細調制e_g和t_2g軌道之間的電子填充，從而定制電子結構以增強HER。在P-CoSe₂結構中，Co離子與6個Se原子結合，通過Co 3d和Se 4p軌道的雜化作用，形成CoSe₆八面體配位(圖5D)。通過上述Co的K邊EXAFS分析，隨著摻雜量的增加，Co-S配位數單調增加，導致八面體配位環境發生改變。由于S 3p的帶寬比Se 4p的帶寬窄，用S部分取代Se導致Se-Se/S鍵距增加。這將導致Co d和Se/S p軌道之間的軌道重疊減弱，從而使e_g軌道更接近費米能級E_F(圖5E)。結果，t_2g電子很容易轉移到e_g軌道，從而實現自旋態調控。

文獻信息

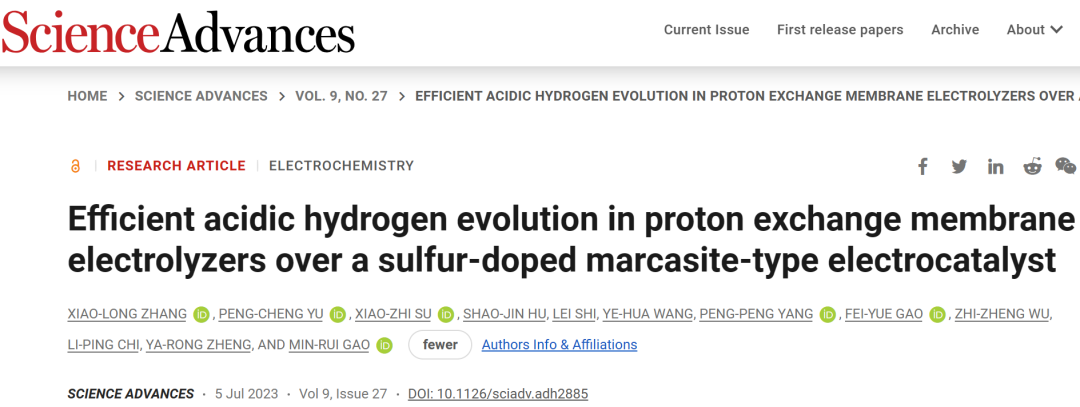

Efficient acidic hydrogen evolution in proton exchange membrane electrolyzers over a sulfur-doped marcasite-type electrocatalyst，Science Advances，2023.

https://www.science.org/doi/10.1126/sciadv.adh2885

實驗細節

原位表面增強紅外吸附光譜

首先制備了用于原位表面增強紅外吸附光譜(SEIRAS)的Au薄膜。簡單地說，硅棱鏡用王水溶液洗滌。然后，用0.05 μm Al₂O₃漿料拋光硅棱鏡，然后分別在丙酮和去離子水(DIW)中超聲。然后，將硅棱鏡干燥，在NH₄F溶液中浸泡120 s。最后，將硅棱鏡置于鍍金溶液與2 wt% HF水溶液的混合物中，在55℃水浴7 min，化學沉積Au膜。沉積后，用DIW水洗硅棱鏡上的Au膜。

接下來，通過將墨水滴在獲得的Au膜上制備工作電極。簡單地說，將10 mg催化劑粉末分散在1 ml異丙醇中，用超聲波處理得到均勻的油墨。然后，將200 μl的催化劑墨水均勻地移到Au膜上。最后，將得到的工作電極自然干燥待用。

原位SEIRAS測試在基于三電極結構的光譜電化學電池中進行。采用石墨棒作為對電極，Ag/AgCl(3.5 M KCl)電極作為參比電極。該電池集成到NICOLET iS50傅立葉變換紅外光譜儀中，配備液氮冷卻的碲汞鎘(MCT)探測器。在原位SEIRAS測試過程中，Ar一直被輸入到電解液中。此外，每個光譜由32個單光束組成，分辨率為4 cm^-1。

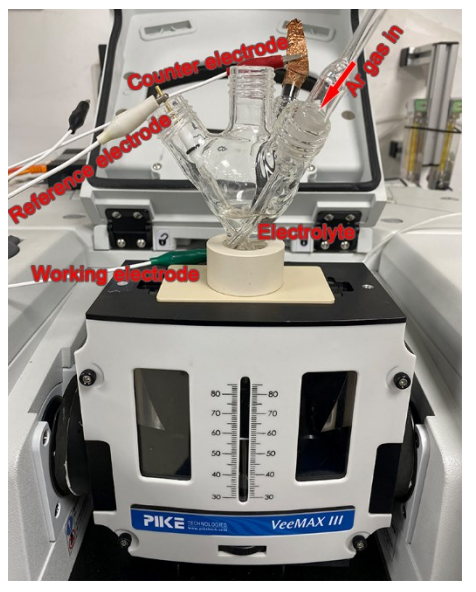

原位SEIRAS測量裝置的實物圖
