朋友人妻翘臀迎接粗大撞击,色老大久久综合网天天,阳茎伸入女人阳道

二氟硼酸鋰（LiDFOB）由于其良好的熱穩(wěn)定性和優(yōu)秀的鋁鈍化性能，已被廣泛研究用于鋰離子電池（LIBs）。然而，LiDFOB容易遭受嚴重的分解，并產(chǎn)生大量的氣體物種（如二氧化碳）。

?中科院青能所Angew.：氰基功能化助力LiDFOB優(yōu)異的抗氧化性能

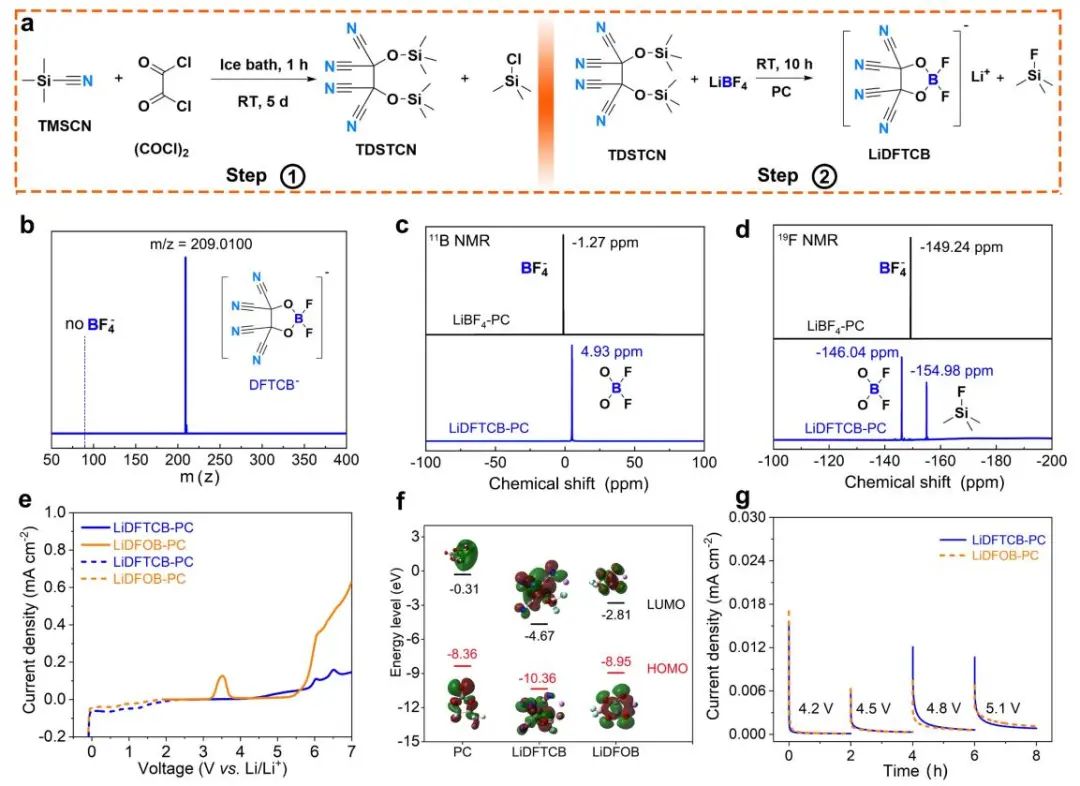

圖1 新型鋰鹽設計

中科院青能所崔光磊、許高潔、崔子立、Qiao Lixin等創(chuàng)新地合成了一種新型的氰基功能化硼酸鋰鹽，即二氟（1,2-二羥基乙烷-1,1,2,2-四碳腈）硼酸鋰（LiDFTCB），作為一種高抗氧化的鹽來緩解上述困境。研究顯示，在室溫和高溫下，1.6M的LiDFTCB-碳酸丙烯酯（PC）電解液使實用的LiCoO₂/石墨（正極負載=15.6mg cm^-2）全電池具有比1.6M的LiDFOB-PC的對應物更優(yōu)越的電化學性能（例如，600次循環(huán)后達到80%）。

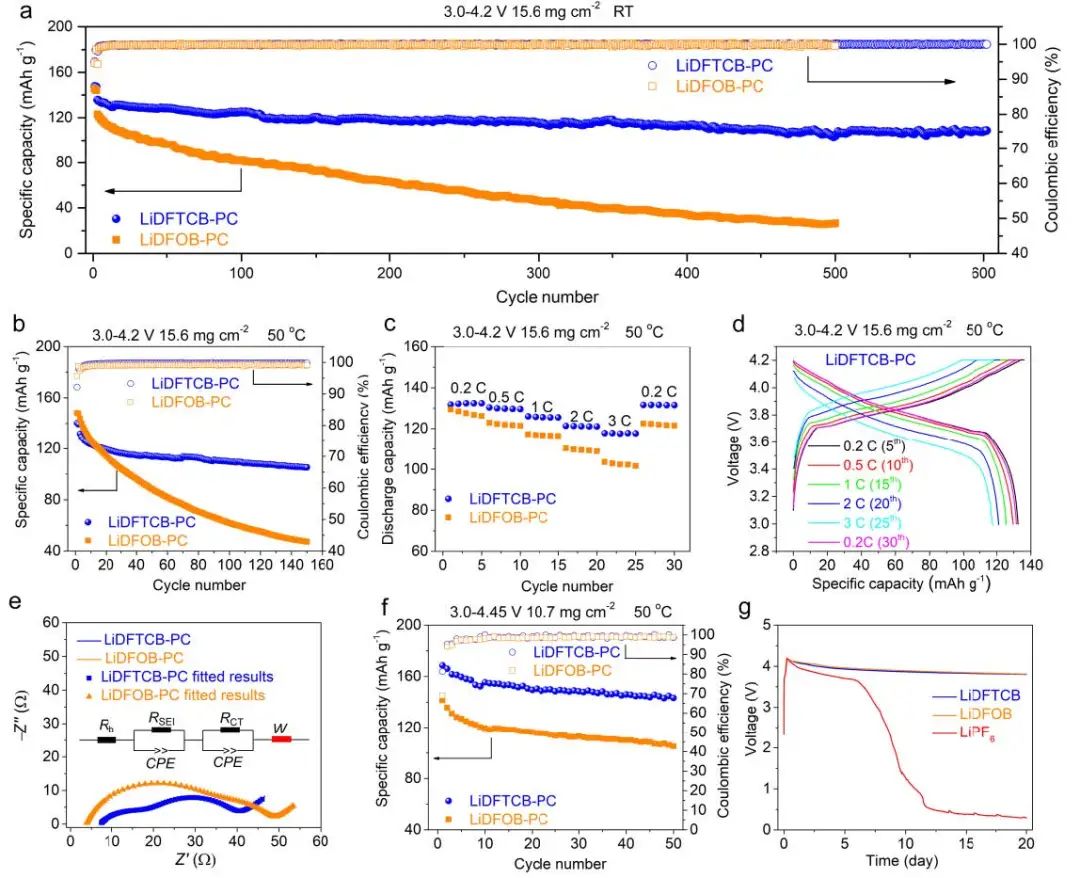

圖2 電化學性能對比

研究證實，LiDFOB鹽遭受了嚴重的分解，并在50℃時在高壓LiCoO₂正極和石墨負極上誘發(fā)了厚的界面層的形成。與此形成鮮明對比的是，LiDFTCB鹽傾向于在兩個電極上形成薄而堅固的界面層，并防止了電池容量在50℃下的嚴重退化。更重要的是，當LiDFTCB鹽在50℃下使用時，沒有檢測到二氧化碳氣體。這些結果強調(diào)了氰基功能化陰離子在提高實用鋰離子電池性能方面的意義。

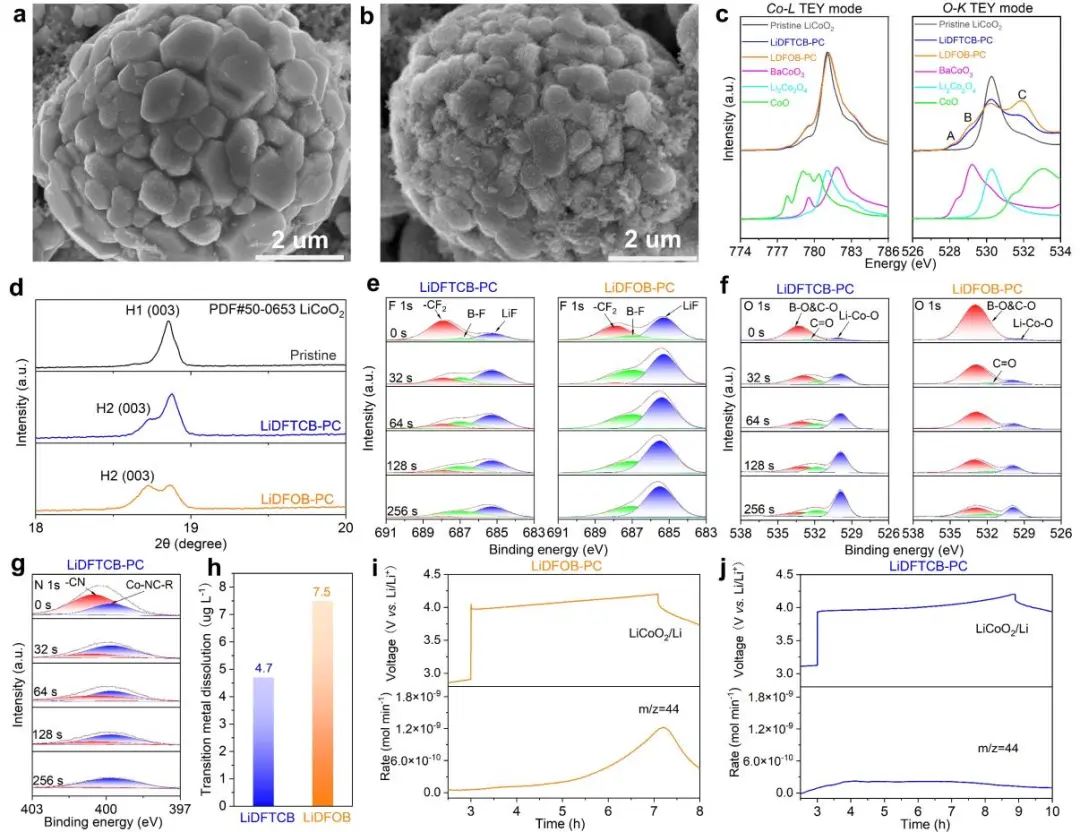

圖3 正極電解質界面分析

Highly Oxidative-Resistant Cyano-Functionalized Lithium Borate Salt for Enhanced Cycling Performance of Practical Lithium-Ion Batteries. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202302664

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/03/6854cb5302/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?中科院青能所Angew.：氰基功能化助力LiDFOB優(yōu)異的抗氧化性能

相關推薦
