亚洲精品A片久久久久,精品久久久,中文字幕精品一二三四五六七八

超薄和超韌凝膠聚合物電解質（GPE）是耐用、安全和高能量密度固態鋰金屬電池（SSLMB）的關鍵技術，但極具挑戰性。均勻性和連續性有限的GPE通常表現出不均勻的Li⁺通量分布，這會導致沉積不均勻。

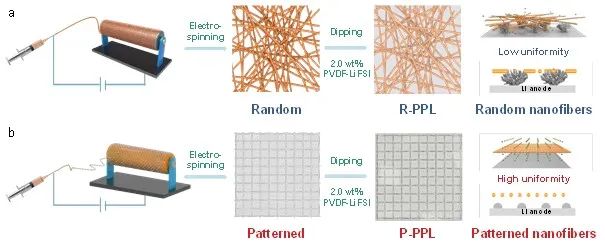

圖1 材料制備

上海交通大學黃興溢、清華大學王定勝等提出了一種通過近場靜電紡絲和工程化纖維GPE的纖維圖案化策略，以促進和誘導聚合物纖維的有序排列聚集，從而獲得纖維圖案化GPE。得益于GPE的圖案引導排列結構，與隨機分布的GPE相比，它們可以有效地使Li⁺通量均勻化，并提供有效的Li⁺傳輸通道。

此外，PVDF的高介電常數和塑性變形性能可以溶解Li鹽以實現高離子導電性，并提供優異的機械強度和高熱穩定性。

因此，所獲得的超薄GPE（16μm）表現出高離子電導率（~0.4 mS cm^–1）和優異的機械韌性（~613%）。同時，GPE中的FSI^?陰離子與第一溶劑化殼中的Li⁺離子配位，并進一步沿著聚合物鏈和圖案化孔傳輸，從而產生更高的離子電導率，并形成富無機物（LiF和Li₃PO₄）的SEI。

圖2 圖案化GPE的表征

結果，在1.0 mA cm^-2、1.0 mAh cm^-2條件下，Li||P-PPL||Li電池表現出超過3000小時的穩定的Li沉積/剝離，而LFP||P-PPL||Li全電池在5.0 C下提供了卓越的倍率性能（129.8 mAh g^-1）和超穩定的長循環壽命，在1.0 C條件下超過1570次。此外，在有限的鋰源和高溫（55℃）的約束條件下，LFP||P-PPL||鋰全電池也可以顯示出長期的循環壽命。

總體而言，基于這項工作，所提出的圖案化GPE闡明了優化GPEs結構以實現均勻的Li⁺通量和穩定鋰負極的意義，代表了開發耐用和安全的SSLMBs的一個有前景的途徑。

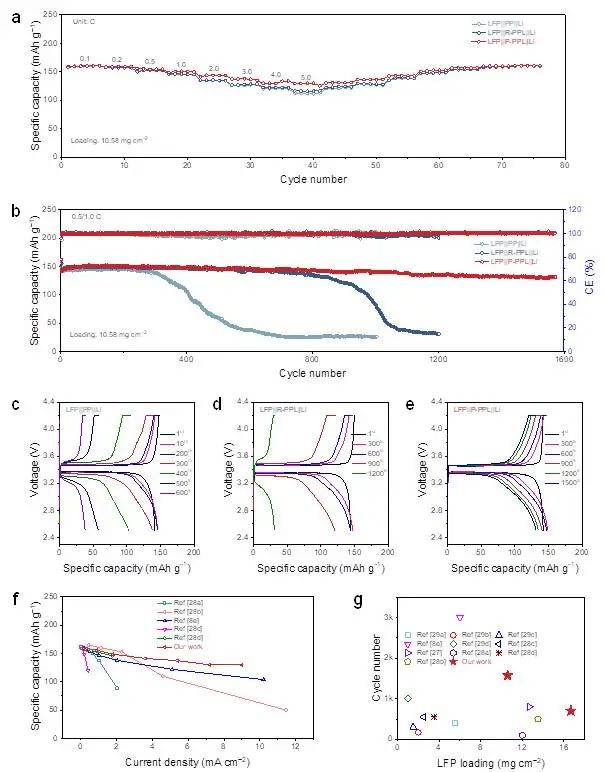

圖3 全電池性能

Engineering the Structural Uniformity of Gel Polymer Electrolytes via Pattern-guided Alignment for Durable, Safe Solid-state Lithium Metal Batteries. Advanced Materials 2023. DOI: 10.1002/adma.202303460

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/03/cfbe0c0d31/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

王定勝/?黃興溢AM：圖案化凝膠聚合物電解質實現耐用安全的固態鋰金屬電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

王定勝/?黃興溢AM：圖案化凝膠聚合物電解質實現耐用安全的固態鋰金屬電池

相關推薦
