岛国AV无码免费无禁网站 ,高清电影资源,公愆憩止痒玉米地使用方法

通過使用高壓正極材料可以提高鋰金屬電池（LMBs）的比能量；然而，在相應(yīng)的體系中實現(xiàn)長期穩(wěn)定的循環(huán)性能對液態(tài)電解液來說尤其具有挑戰(zhàn)性。

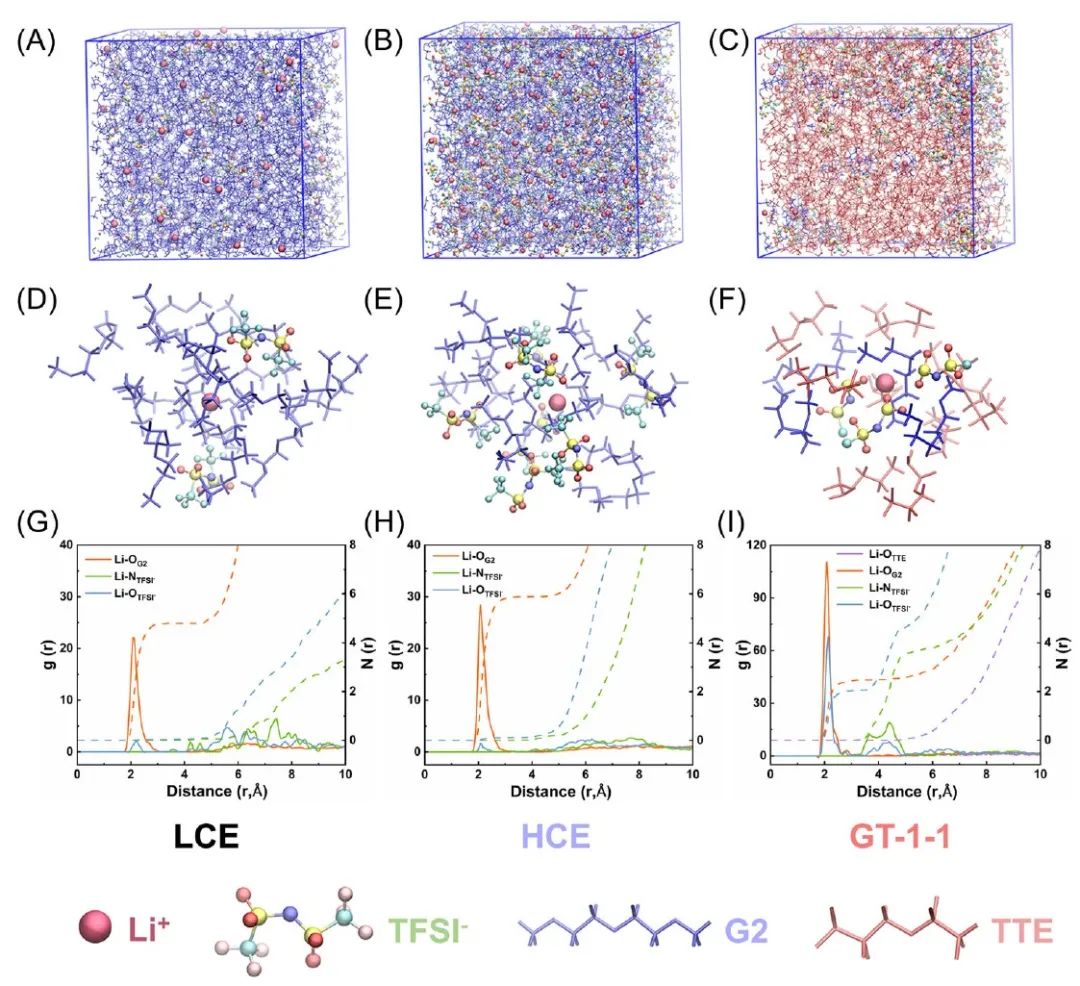

圖1 分子動力學(xué)模擬

中科院過程所張?zhí)m、燕山大學(xué)劉玉文等通過引入1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚（TTE）來調(diào)整二甘醇（G2）和雙（三氟甲磺酰）亞胺鋰（LiTFSI）之間的配位結(jié)構(gòu)，制備了一種新型的偽過飽和電解質(zhì)（POSS）。令人驚訝的是，盡管TTE對LiTFSI的溶解度很小，但LiTFSI和G2在POSE中的摩爾比可以增加到1:1，遠(yuǎn)遠(yuǎn)高于飽和狀態(tài)下的1:2.8。模擬和實驗結(jié)果證明，TTE促進(jìn)了G2分子與POSE中Li⁺的緊密接觸。此外，它還參與了電解質(zhì)/電極界面的形成。

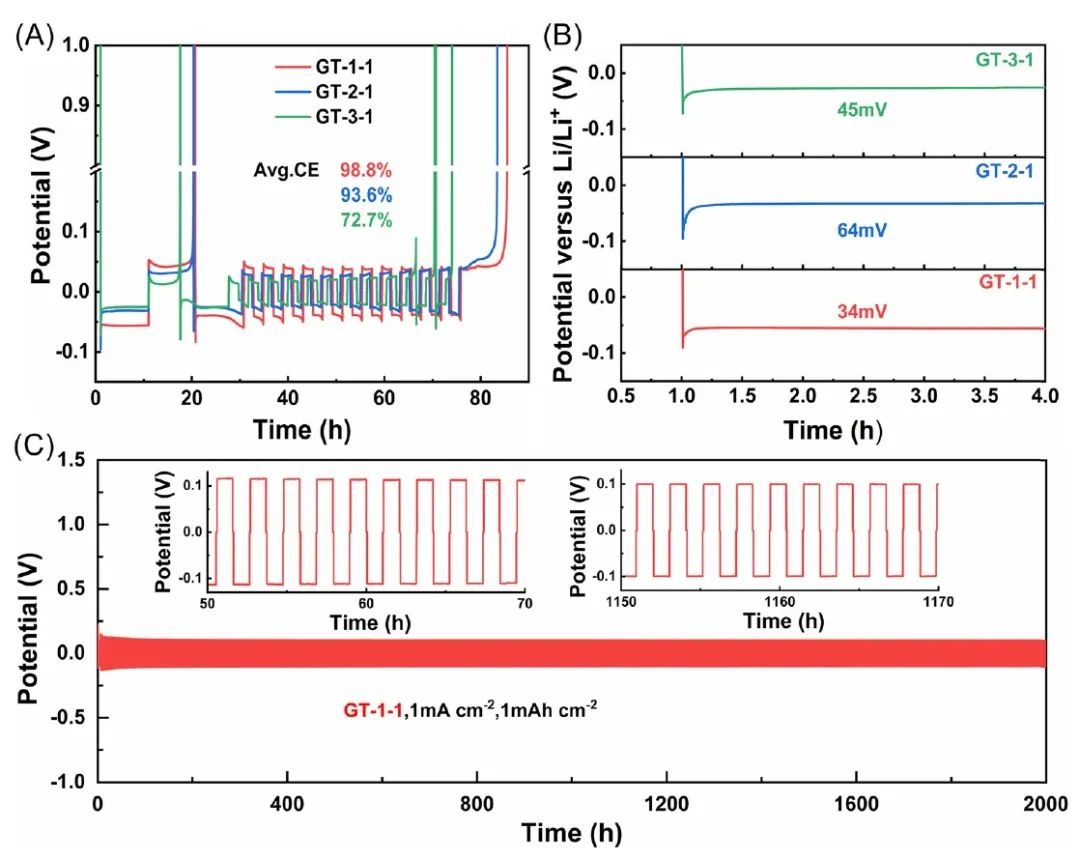

圖2 半電池性能

結(jié)果，所得電解液與鋰金屬負(fù)極和典型的高壓正極都顯示出了出色的兼容性。在1 mA cm^-2、1 mAh cm^-2的條件下，Li||Li對稱電池顯示出超過2000小時的長壽命。同時，采用POSE的Li||LiNi_0.8Co_0.1Mn_0.1O₂(NCM811)電池在4.5V、1C倍率下循環(huán)900次后顯示出134.8 mAh g^-1的高可逆容量。這項工作提供了對Li⁺溶劑化結(jié)構(gòu)的新認(rèn)識，并為開發(fā)LMB的高性能電解液提供了指導(dǎo)。

圖3 全電池性能

Long-life lithium batteries enabled by a pseudo-oversaturated electrolyte. Carbon Energy 2023. DOI: 10.1002/cey2.383

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/04/5399ecd0cd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

過程所/燕大Carbon Energy：偽過飽和電解液使長壽命鋰電池成為可能

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

過程所/燕大Carbon Energy：偽過飽和電解液使長壽命鋰電池成為可能

相關(guān)推薦

分享到：
