欢迎来到堕落游戏抹茶冰沙,欧美精品片,国产做A爱片久久毛片A片高清

日益嚴重的能源危機和環境污染促使人們探索可持續的、環境友好的可再生能源。氫能作為最具前景的化石燃料替代品之一，以其零碳排放和可持續發展的優勢受到越來越多的關注。電催化析氫反應(HER)是最具前景的綠色制氫技術之一。到目前為止，貴金屬Pt基材料仍然是優異的HER電催化劑。

然而，其高昂的價格和稀缺性嚴重阻礙了其廣泛應用。另一方面，在質子交換膜型電解槽的酸性溶液、海水電解的中性溶液和堿性電解槽的堿性溶液中，仍然缺乏有效的通用型電催化劑來更好地催化HER。在某種意義上，通用型電催化劑的開發也可以降低催化劑的生產成本。因此，探索低成本、高性能的通用HER催化劑是迫切而具有挑戰性的。

基于此，安徽大學周亦彤和遇鑫遙(共同通訊)等人提出了一種合理且通用的設計策略，通過具有高功函數和易解離水的載體來提高釕團簇的HER活性。

本文首先在1 M KOH電解質中測試了合成的電催化劑的HER性能。線性掃描伏安(LSV)曲線表明，Ru/C和Mo₂C/C需要57和283 mV的過電位才能達到10 mA cm^-2的電流密度。與之形成鮮明對比的是，引入Mo₂C后，Mo₂C-Ru/C只需要22 mV的過電位就可以達到10 mA cm^-2的電流密度，這甚至優于商業Pt/C(41 mV)。

此外，在100 mV的過電位下，Mo₂C-Ru/C的質量活性為26.37 A mg_Ru^-1，約為Ru/C (5.07 A mg_Ru^-1)的5.2倍，是商業Pt/C(1.15 A mg_Ru^-1)的22.9倍，這表明Mo₂C-Ru/C具有較高的貴金屬利用率。

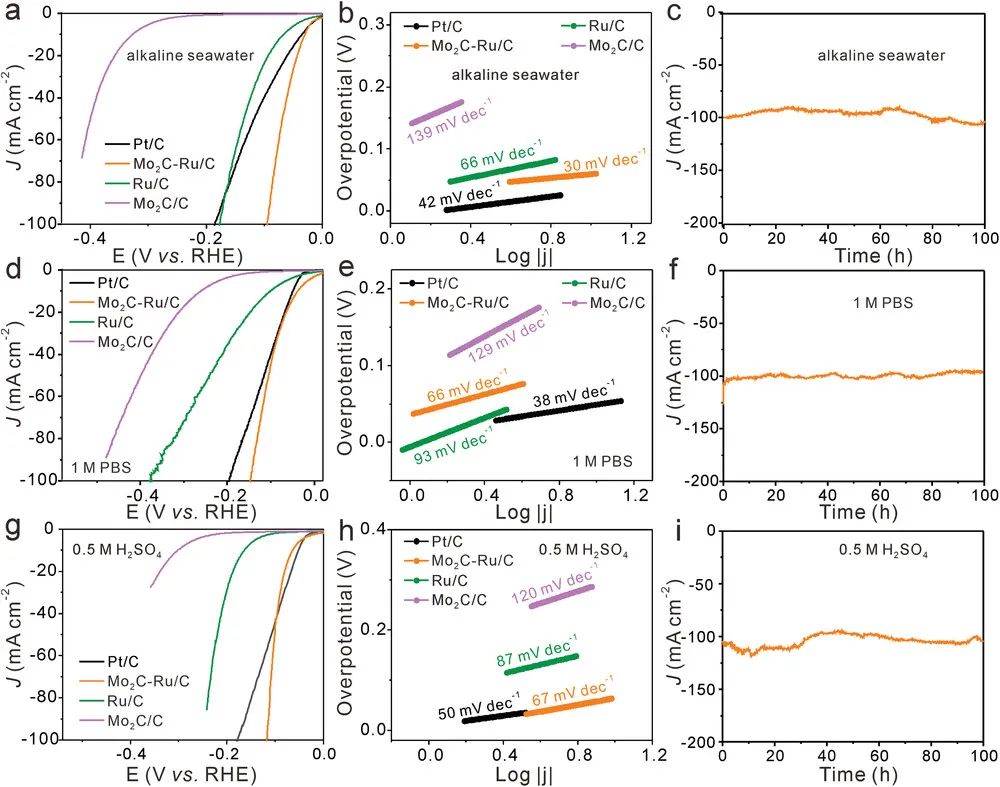

令人印象深刻的是，Mo₂C-Ru/C的HER活性也優于近年來大多數報道的Ru基HER催化劑。為了測試Mo₂C-Ru/C的通用性，本文進一步測試了Mo₂C-Ru/C在堿性海水(1 M KOH)、酸性溶液(0.5 M H₂SO₄)和中性電解質(1 M PBS)中的HER性能。在堿性海水中，Mo₂C-Ru/C只需要30和95 mV的過電位就可以達到10和100 mA cm^-2的電流密度，該活性仍然優于Pt/C、Ru/C和Mo₂C/C催化劑。

令人興奮的是，Mo₂C可以在真正的堿性海水中穩定地催化HER，并且Mo₂C-Ru/C催化劑在PBS(10 mA cm^-2，66 mV dec^-1)和H₂SO₄(10 mA cm^-2，67 mV dec^-1)溶液中也表現出良好的HER活性，具有較小的過電位和Tafel斜率。此外，Mo₂C-Ru/C催化劑在堿性海水，中性和酸性介質中也表現出優異的穩定性。

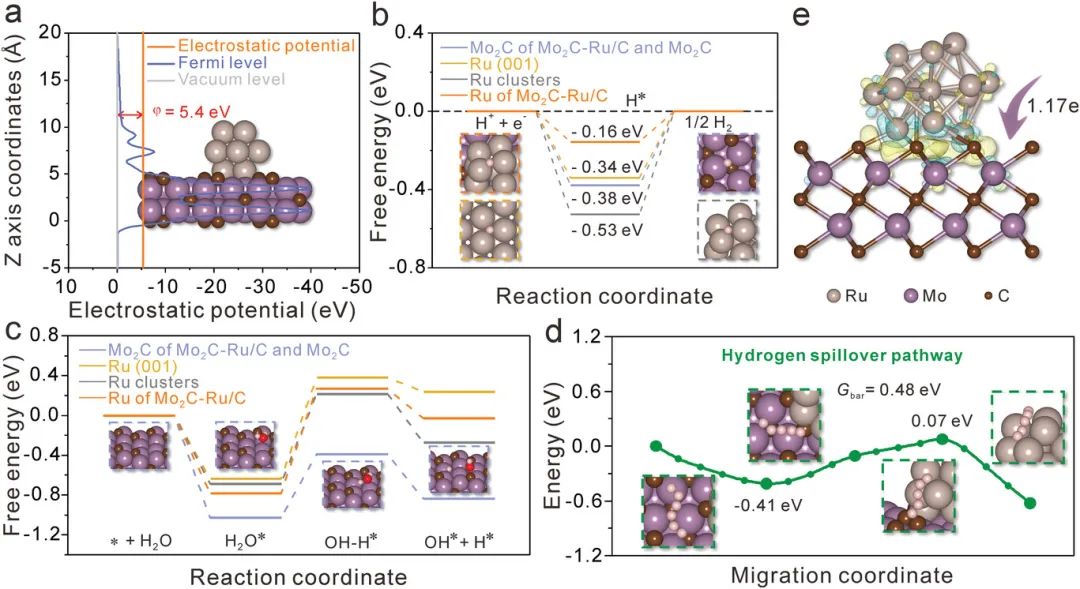

本文的理論計算有效的驗證了選擇Mo₂C作為載體可以提高Ru團簇的HER活性。體相Ru、Ru團簇和Mo₂C的功函數分別為5.1、3.8和6.0 eV，而異構結構Mo₂C-Ru的功函數為5.4 eV，高于Ru團簇。因此，電子在界面上更容易從Ru轉移到Mo₂C。然后，本文研究了引入Mo₂C對H₂脫附過程的影響。

研究后發現，Ru團簇的氫自由能(ΔG_H*，-0.53 eV)高于體相Ru(-0.34 eV)，這不利于氫氣釋放。相比之下，Mo₂C-Ru的ΔG_H*值(-0.16 eV)更接近于0 eV，這表明引入Mo₂C可以降低Ru的氫氣吸附，有利于后續的產氫。

本文還進一步研究了Mo₂C對水解離的貢獻。與體相Ru(1.02 eV)和Ru團簇(0.9 eV)相比，Mo₂C的水解離能壘最低(0.64 eV)，這說明Mo₂C具有較好的水解離能力。相應的，Mo₂C-Ru的Mo₂C位點的水解離能壘(0.64 eV)小于Mo₂C-Ru的Ru位點的水解離能壘(1.05 eV)，這表明Mo₂C對加速Mo₂C-Ru的水解離動力學有促進作用。

此外，Bader電荷分析顯示Ru原子帶正電荷(+1.17 e)，這表明H在Ru簇上的吸附減弱。Ru團簇的d帶中心比體相Ru更接近費米能級，這表明反應中間體被Ru團簇強烈吸附。相比之下，異質結構Mo₂C-Ru的d帶中心與Ru團簇相比遠離費米能級，導致其與氫的結合較弱，從而提升了其HER活性。總之，本文為合理設計用于各種儲能和轉換裝置的高性能HER催化劑開辟了新的視角。

Rational Design of Heterostructured Ru Cluster-Based Catalyst for pH Universal Hydrogen Evolution Reaction and High-Performance Zn-H₂O Battery, Advanced Functional Materials, 2023, DOI: 10.1002/adfm.202301925.

https://doi.org/10.1002/adfm.202301925.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/04/8a45cf71a4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?安大AFM：異質結構釕團簇基催化劑的合理設計實現高效析氫

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?安大AFM：異質結構釕團簇基催化劑的合理設計實現高效析氫

相關推薦
