免费高清自慰区,久久久久99人妻一区二区三区,最好看免费的视频

?ACS Energy Letters：什么影響著高面容量固態電池硅基負極的倍率性能？

在固態電池（SSB）電極中實現高面容量和倍率性能是具有挑戰性的，因為電荷載流子在厚的全固態復合電極中傳輸緩慢，這源于傳輸強烈依賴于壓縮復合體的微觀結構和孔隙度。為引入像硅這樣的高容量材料，需要在整個電極上進行快速的離子和電子傳輸。

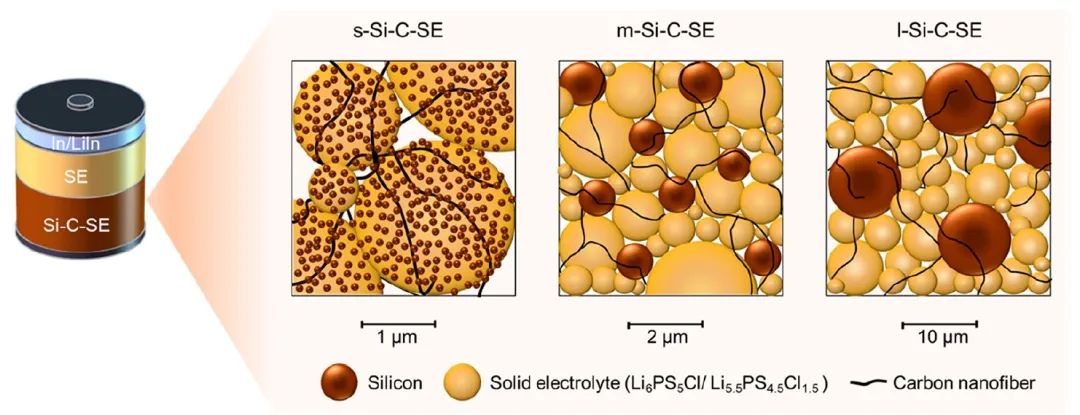

圖1 半電池組件示意圖

蒙納士大學Moumita Rana、Wolfgang G. Zeier、芝加哥大學Anja Bielefeld等展示了一條實現高性能硅基SSB負極復合材料的途徑，并研究了其中所涉及的電荷載體傳輸和微觀影響。

具體而言，通過改變硅的顆粒大小和負極復合材料中固態電解質（SE）的離子傳導性，并分析其電化學性能和電荷載流子傳輸，作者發現，活性材料顆粒的表面與體積比增強，有效離子傳導性提高，顆粒大小兼容，復合材料成分分布均勻，孔隙率變低，有利于硅基負極復合材料的高性能發揮。這種策略允許在環境溫度下，在1.6 mA?cm^-2和8 mA?cm^-2的電流密度下，通過復合電極中硅納米顆粒和快速離子傳導電解質的組合，獲得10 mAh?cm^-2和4 mAh?cm^-2的比容量。

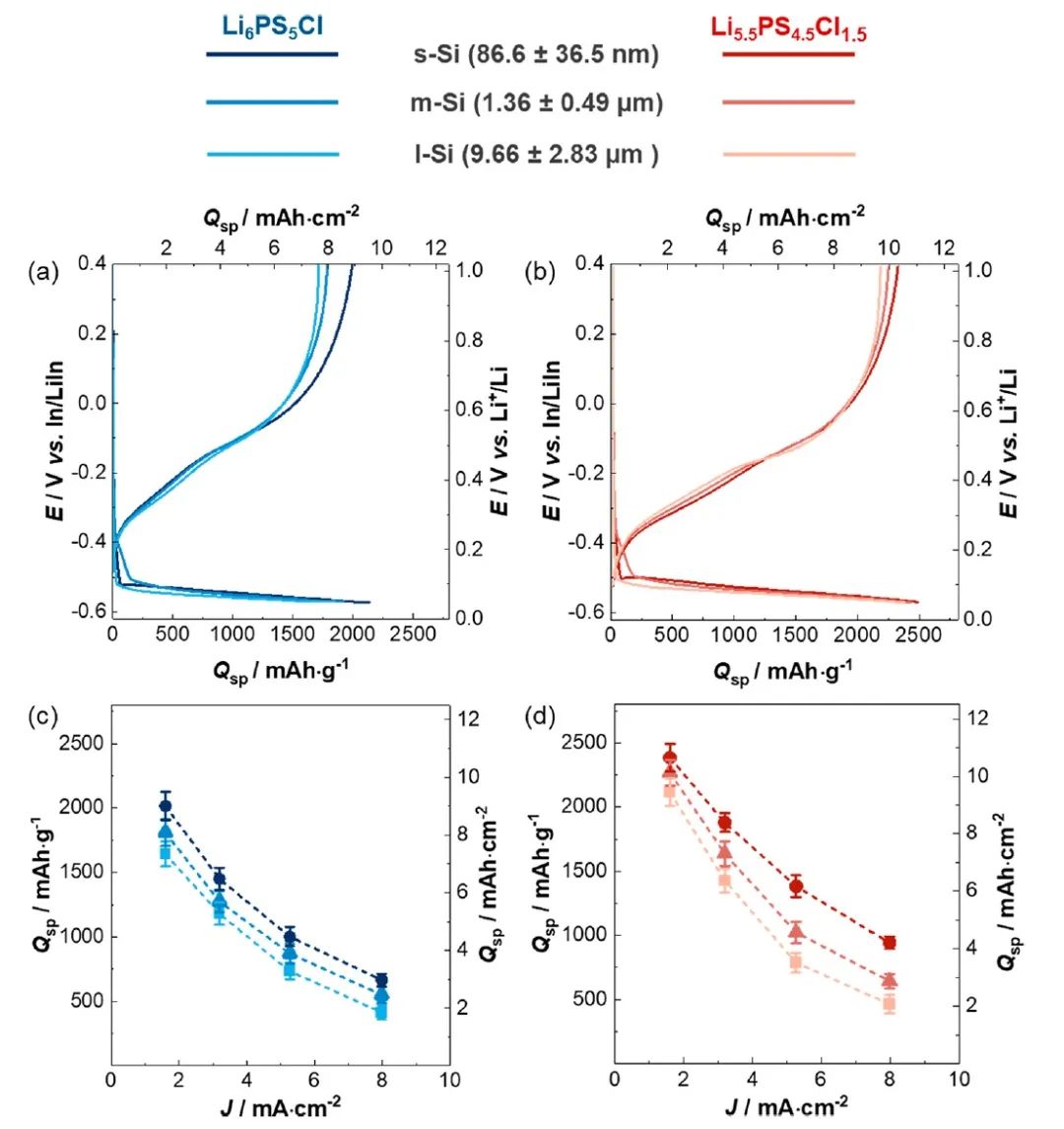

圖2 不同復合負極的電化學性能

詳細的直流極化結果和微觀結構模型顯示，硅和SE的粒徑兼容性導致壓縮負極復合材料的低孔隙率，這有利于在整個SE基質中更均勻地分布離子通量，從而改善電極的有效離子傳導性。要進一步提高負極復合材料的性能，需要優化SE的粒徑、復合材料的加工和燒結路線，以便在不影響有效離子傳導性的情況下實現電極中較低的孔隙率，這將有利于減少離子傳導途徑的曲折和快速，從而促進SSB的電極的高性能行為。

圖3 硅粒徑和SE離子電導率對負極復合材料倍率性能的影響

Toward Achieving High Areal Capacity in Silicon-Based Solid-State Battery Anodes: What Influences the Rate-Performance? ACS Energy Letters 2023. DOI: 10.1021/acsenergylett.3c00722

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/04/e5bbd63df2/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?ACS Energy Letters：什么影響著高面容量固態電池硅基負極的倍率性能？

相關推薦
