无码纯肉视频在线观看,4444av,激情久久

成果簡(jiǎn)介

為直接甲酸燃料電池(DFAFC)設(shè)計(jì)高性能、高選擇性的鉑基甲酸氧化反應(yīng)(FAOR)催化劑是一項(xiàng)迫切需要但又具有挑戰(zhàn)性的工作。

廈門大學(xué)卜令正、黃小青等人報(bào)道了一類新的表面不均勻的PtPbBi/PtBi核/殼納米板(PtPbBi/PtBi NPs)作為高活性和選擇性的FAOR催化劑，即使在復(fù)雜的膜電極系統(tǒng)(MEA)介質(zhì)中也具有優(yōu)異的性能。

該催化劑的FAOR比活性和質(zhì)量活性分別達(dá)到25.1 mA cm^-2和7.4 A mg_Pt^-1，分別是商用Pt/C的156倍和62倍，是迄今為止所報(bào)道的FAOR催化劑活性的最高值。同時(shí)，在FAOR試驗(yàn)中，該催化劑對(duì)CO的吸附極弱，對(duì)脫氫途徑的選擇性很高。

更重要的是，PtPbBi/PtBi NPs在單個(gè)DFAFC器件中顯示出巨大的應(yīng)用潛力，可以達(dá)到161.5 mW cm^-2的功率密度，并且具有穩(wěn)定的放電性能(在0.4 V下，放電10 h后電流密度衰減45.8%)。

原位傅里葉變換紅外光譜(FTIR)和X射線吸收光譜(XAS)結(jié)果共同揭示了PtPbBi和PtBi之間的局部電子相互作用。此外，高耐受性的PtBi殼層可以有效抑制CO的產(chǎn)生/吸附，從而使催化劑遵循FAOR的脫氫途徑。該工作展示了一種高效的Pt基FAOR催化劑，具有100%的直接反應(yīng)選擇性，這對(duì)推動(dòng)DFAFC的商業(yè)化具有重要意義。

相關(guān)工作以《Platinum–Lead–Bismuth/Platinum–Bismuth Core/Shell Nanoplate Achieves Complete Dehydrogenation Pathway for Direct Formic Acid Oxidation Catalysis》為題在《Journal of the American Chemical Society》上發(fā)表論文。

值得注意的是，黃小青教授等人曾在《Science》上發(fā)表題為《Biaxially strained PtPb/Pt core/shell nanoplate boosts oxygen reduction catalysis》的研究論文。論文的第一作者為卜令正。

文中，他們制備了一種PtPb/Pt核/殼納米板催化劑，具有較大的雙軸應(yīng)變。研究發(fā)現(xiàn)，這些PtPb/Pt納米板具有高而穩(wěn)定的ORR活性，理論計(jì)算認(rèn)為這是由于應(yīng)變優(yōu)化了Pt-O結(jié)合強(qiáng)度。

接下來，讓我們一睹：加點(diǎn)Bi，如何實(shí)現(xiàn)甲酸氧化性能的世界紀(jì)錄？

圖文導(dǎo)讀

圖1. PtPbBi/PtBi NPs的形態(tài)和結(jié)構(gòu)表征

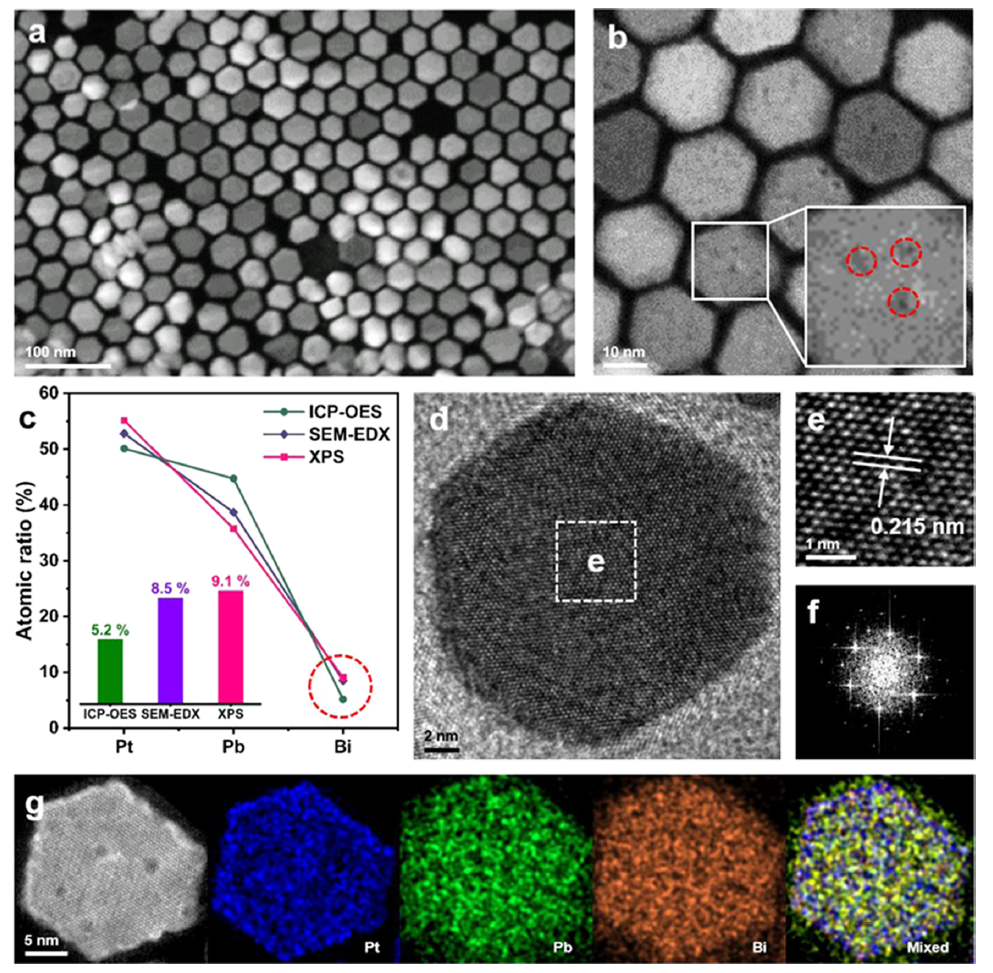

以Pt(acac)₂、Pb(acac)₂和Bi(Ac)₃為金屬前驅(qū)體，在OAm和ODE的混合物中，采用濕化學(xué)法在非水條件下制備了PtPbBi/PtBi NPs。AA作為還原劑。HAADF-STEM圖像顯示均勻分散的六邊形納米板是主要產(chǎn)物(圖1a)。在放大后的HAADF-STEM圖像中，可以清晰地觀察到表面的不均勻結(jié)構(gòu)(圖1b)。尺寸統(tǒng)計(jì)結(jié)果表明，這些NPs的平均邊長(zhǎng)為13.5±0.5 nm，厚度為9.2±0.4 nm。ICP-OES顯示Pt/Pb/Bi的組成為50.1/44.7/5.2。

XRD測(cè)試顯示，與標(biāo)準(zhǔn)峰位置相比，衍射峰的負(fù)位移表明Bi成功引入PtPb晶格并進(jìn)行了晶格擴(kuò)展。利用HRTEM進(jìn)一步研究了PtPbBi/PtBi NPs的原子結(jié)構(gòu)(圖1d)。在高倍圖像中，晶格間距(0.215 nm)對(duì)應(yīng)PtPb的(110)晶面(圖1e)。快速傅里葉變換(FFT)模式顯示了該結(jié)構(gòu)為六角相結(jié)構(gòu)(圖1f)。此外，通過耦合AC-HAADF-STEM-EDX元素映射，發(fā)現(xiàn)Pt的元素分布呈現(xiàn)出明顯的富Pt殼，Pb和Bi分布均勻(圖1g)。

圖2. PtPbBi/PtBi NPs的原子級(jí)結(jié)構(gòu)分析

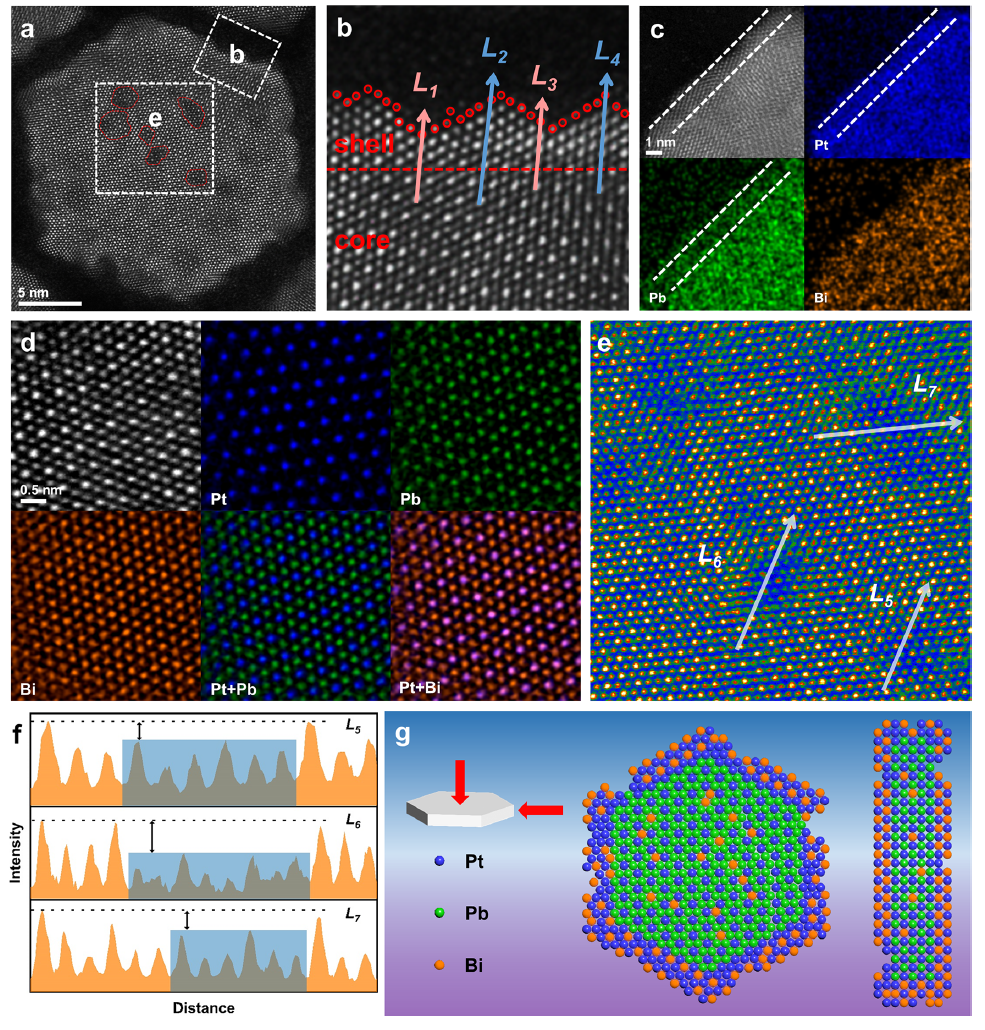

為了探測(cè)納米板的精確結(jié)構(gòu)，采用了AC-HAADF-STEM進(jìn)行原子水平分析。有趣的是，除了核/殼結(jié)構(gòu)外，還可以清楚地觀察到不平整的表面和鋸齒狀的邊緣(圖2a)。從核心到殼的過渡和邊緣的鋸齒狀結(jié)構(gòu)在高倍圖像中均可見(圖2b)。對(duì)邊緣的AC-HADDF-STEM-EDX元素映射顯示，Pt和Pb分別在殼層和核層顯著富集，而Bi均勻分布(圖2c)。

原子分辨率元素映射演示了元素的特定分布。如圖2d所示，可以觀察到，Pt和Pb形成有序的內(nèi)部六角框架，而Bi原子與Pt和Pb原子重合。使用溫度顏色模式來可視化所選矩形區(qū)域內(nèi)不均勻表面的分布，并顯示其凹陷程度(圖2e)。通過對(duì)不均勻中心(L₅、L₆、L₇)原子柱的強(qiáng)度分析，可以發(fā)現(xiàn)這些藍(lán)色標(biāo)記的峰明顯低于兩側(cè)，證明了不均勻表面的存在(圖2f)。在上述分析的基礎(chǔ)上，作者建立了PtPbBi/PtBi NP的內(nèi)部原子模型，由PtPbBi六方核和PtBi殼組成(圖2g)。

圖3. PtPbBi/PtBi NPs的FAOR和MEA性能評(píng)價(jià)

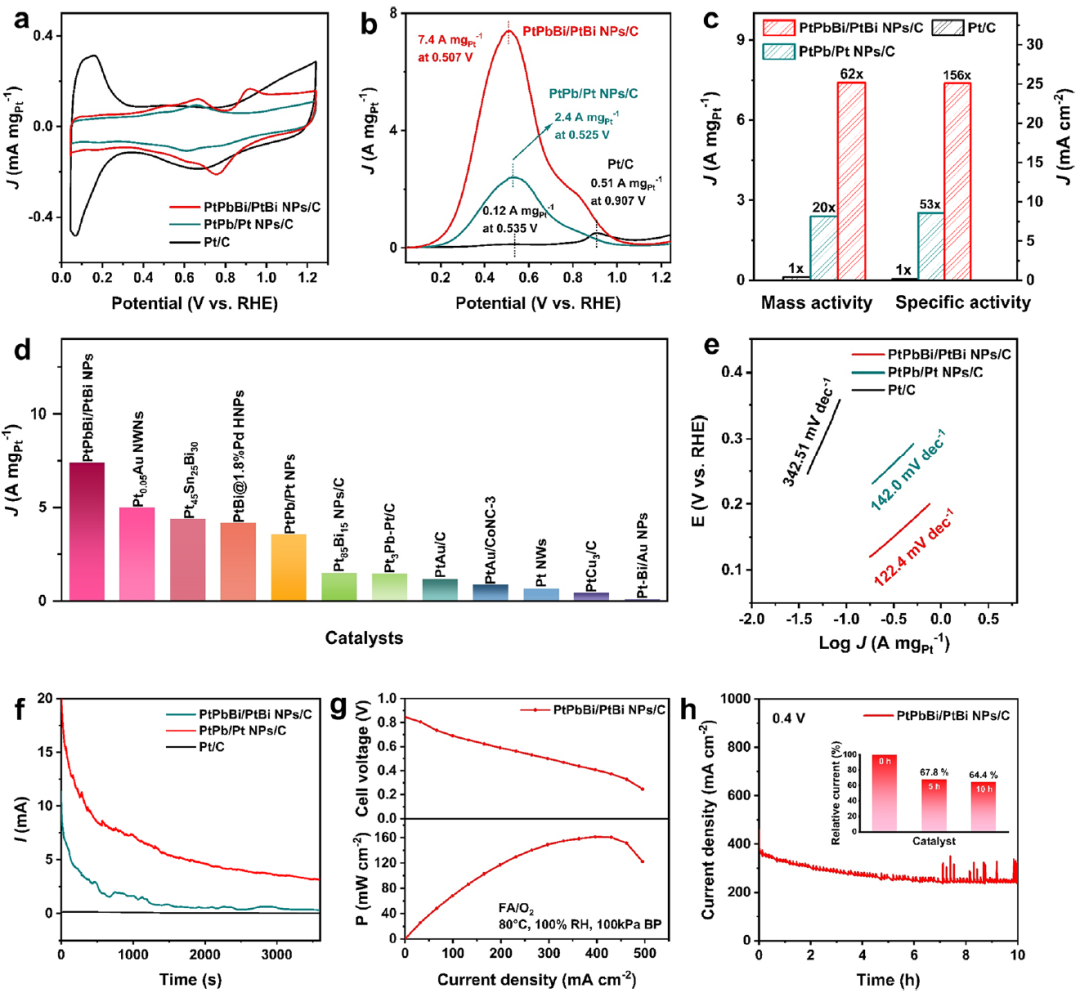

在酸性條件下評(píng)價(jià)了PtPbBi/PtBi NPs/C、PtPb/Pt NPs/C和商業(yè)Pt/C的FAOR活性。與如圖3a所示，與商業(yè)Pt/C相比，PtPbBi/PtBi NPs/C、PtPb/Pt NPs/C的氫吸附/解吸峰較弱。Bi的相關(guān)氧化峰出現(xiàn)在0.878 V處，證明Bi的引入成功。不同催化劑的正向掃描曲線(圖3b)顯示，PtPbBi/PtBi NPs/C的質(zhì)量活性為7.4 A mg_Pt^-1，優(yōu)于PtPb/Pt NPs/C (2.4 A mg_Pt^-1)和Pt/C (0.12 A mg_Pt^-1)。

由于表面結(jié)構(gòu)不規(guī)則，PtPbBi/PtBi NPs/C比PtPb/Pt NPs/C表現(xiàn)出更大的ECSA。PtPbBi/PtBi NPs/C的比活性(25.1 mA cm^-2)分別是PtPb/Pt NPs/C (8.6 mA cm^-2)和商用Pt/C (0.16 mA cm^-2)的2.9和156倍。

顯然，PtPbBi/PtBi NPs/C的質(zhì)量活性和比活性最高(圖3c)。同時(shí)，PtPbBi/PtBi NPs/C表現(xiàn)出最高的FAOR活性，超過了迄今為止報(bào)道的大多數(shù)基于Pt的FAOR催化劑(圖3d)。PtPbBi/PtBi NPs/C的Tafel斜率為122.4 mV dec^-1(圖3e)，遠(yuǎn)低于PtPb/Pt NPs/C (142.0 mV dec^-1)和商用Pt/C (342.5 mV dec^-1)，表明PtPbBi/PtBi NPs/C的FAOR動(dòng)力學(xué)得到了增強(qiáng)。

除此之外，還用計(jì)時(shí)安培法測(cè)定了每種催化劑的電化學(xué)穩(wěn)定性。與商用Pt/C和PtPb/Pt NPs/C相比，PtPbBi/PtBi NPs/C在測(cè)試3600 s后仍然保持最高的電流密度(圖3f)。商品Pt/C在3600 s后出現(xiàn)嚴(yán)重的顆粒團(tuán)聚現(xiàn)象。

考慮到PtPbBi/PtBi NPs/ C在FAOR中的優(yōu)異性能，作者進(jìn)一步評(píng)估了其在復(fù)雜MEA介質(zhì)中的性能。以PtPbBi/PtBi NPs/C作為陽(yáng)極催化劑，在80°C和1 bar下，PtPbBi/PtBi NPs/C的功率密度為161.5 mW cm^-2(圖3g)，使其成為迄今為止報(bào)道的DFAFC最有效的陽(yáng)極電催化劑之一。在0.4 V下的穩(wěn)定放電測(cè)試也顯示，PtPbBi/PtBi NPs/C在運(yùn)行10 h后電流衰減率為45.8%，具有良好的器件應(yīng)用潛力。

圖4. 機(jī)理研究

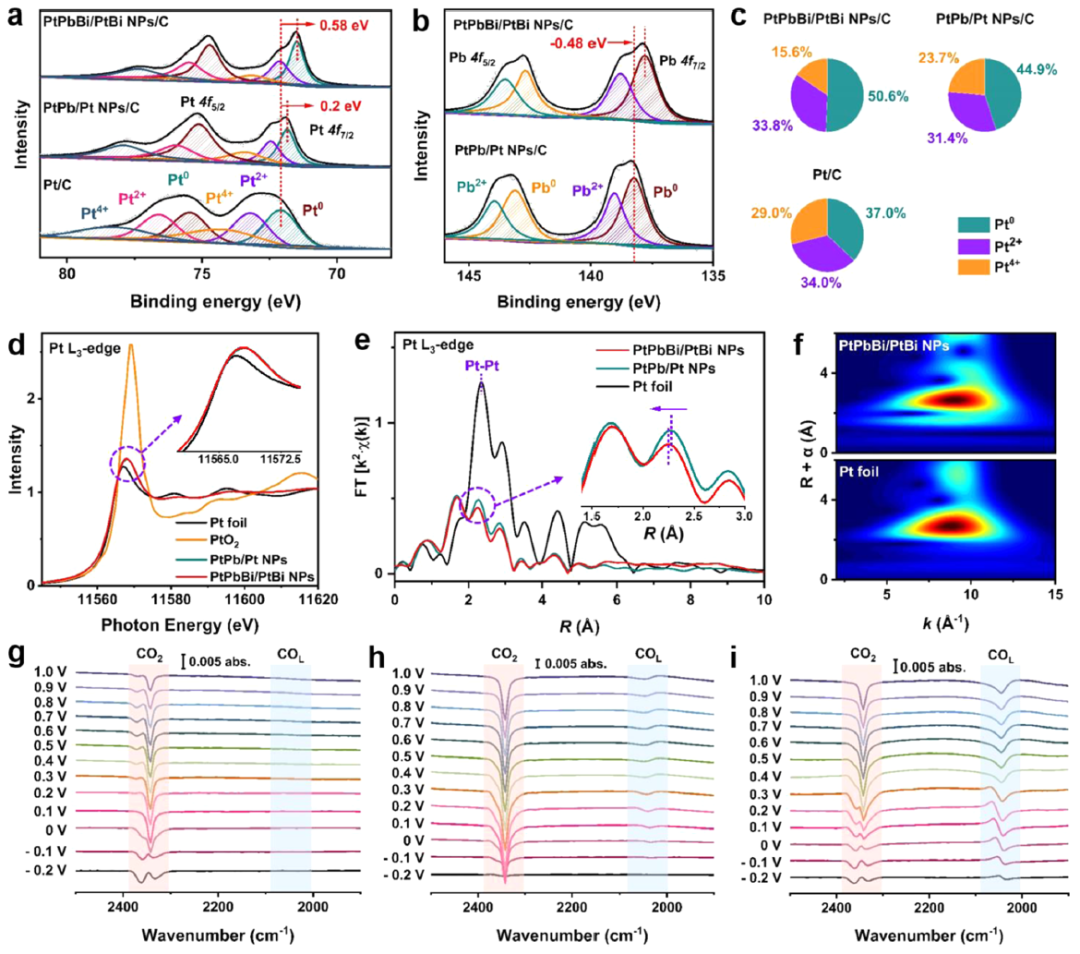

為了探究FAOR活性高的原因，利用XPS分析了其價(jià)態(tài)。在Pt 4f_7/2譜中，Pt存在三種價(jià)態(tài)，分別為Pt⁰、Pt²⁺和Pt⁴⁺。顯然，大部分Pt處于金屬態(tài)(圖4a)，而Pb以兩種狀態(tài)(Pb⁰和Pb²⁺)存在，以金屬Pb為主(圖4b)。

與PtPb/Pt NPs/C和商品Pt/C相比，PtPbBi/PtBi NPs/C中Pt的結(jié)合能(BE)發(fā)生了負(fù)位移，這可能增強(qiáng)了質(zhì)子結(jié)合和脫氫過程，同時(shí)減弱了催化劑表面對(duì)有害吸附中間體的吸附強(qiáng)度，從而提高了活性。BE的位移可歸因于Pt、Pb和Bi元素之間的電子轉(zhuǎn)移。同時(shí)，PtPbBi/PtBi NPs/C的Pt⁰含量(~50.6%)高于PtPb/Pt NPs/C(~44.9%)，表明不均勻的外殼產(chǎn)生更多的PtBi活性位點(diǎn)以增強(qiáng)FAOR活性(圖4c)。

為了進(jìn)一步確定其內(nèi)在機(jī)制，分別采用XANES和EXAFS研究了Pt的電子結(jié)構(gòu)和配位結(jié)構(gòu)。PtPbBi/PtBi NPs中Pt的白線強(qiáng)度遠(yuǎn)低于PtO₂，但高于金屬Pt箔，表明PtPbBi/PtBi NPs中的Pt主要以金屬態(tài)存在(圖4d)。

EXAFS光譜(圖4e)顯示，PtPbBi/PtPb NPs和PtPb/Pt NPs中沒有對(duì)應(yīng)于Pt-Pt鍵的峰，而低強(qiáng)度峰是由Pt-M (M=Pb、Bi)的形成引起的。與PtPb/Pt NPs相比，Pt-Bi的形成可能導(dǎo)致PtPbBi/PtBi NPs的峰發(fā)生負(fù)位移，而峰強(qiáng)度的減小反映了配位數(shù)的降低，表明空位的存在，這可能是由于表面不均勻造成的。進(jìn)一步的小波變換(WTs)發(fā)現(xiàn)PtPbBi/PtBi NPs的k值略高于Pt箔，也證明了Pt-M (M=Pb、Bi)的存在。

為了研究性能增強(qiáng)的原因，作者也采用原位FTIR監(jiān)測(cè)了材料在反應(yīng)中的CO中間體。在PtPbBi/PtBi NPs/C的原位FTIR光譜中，可以明顯觀察到在2342 cm^-1左右出現(xiàn)與CO₂吸附有關(guān)的不對(duì)稱拉伸振動(dòng)峰(圖4g)，而在FAOR過程中沒有檢測(cè)到CO峰。相比之下，在PtPb/Pt NPs/C和商業(yè)Pt/C的譜圖中都檢測(cè)到CO的存在。因此，作者得出結(jié)論，通過構(gòu)建表面不均勻的PtPbBi核和PtBi殼結(jié)構(gòu)，可以有效地將FAOR途徑從雙途徑轉(zhuǎn)化為脫氫途徑。

文獻(xiàn)信息

Platinum–Lead–Bismuth/Platinum–Bismuth Core/Shell Nanoplate Achieves Complete Dehydrogenation Pathway for Direct Formic Acid Oxidation Catalysis，Journal of the American Chemical Society，2023.

https://pubs.acs.org/doi/10.1021/jacs.3c00262

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請(qǐng)注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/05/0bf72a4f28/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

繼Science之后，卜令正/黃小青再發(fā)JACS！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

繼Science之后，卜令正/黃小青再發(fā)JACS！

相關(guān)推薦
