免费观看成人毛片a片,免费看久久妇女高潮a,亚洲国内自拍愉拍

追求高功率密度、高安全性的鋰金屬電池對于開發下一代儲能裝置至關重要，但無法控制的電解液降解和由此形成的不穩定固體電解質界面（SEI）使這項任務極具挑戰性。

圖1 材料設計及制備

揚州大學龐歡、陜西科技大學黃文歡等構建了離子液體（IL）封裝的MOF/聚合物3D多孔膜，用于實現具有Janus異質結構的富LiF/Li₃N-SEI膜在納米纖維上的原位電化學轉化。

具體而言，作者采用靜電紡絲法制備了Li-IL約束的三維多孔PAN@ZIF膜，以用作固態鋰金屬電池隔膜，用于可控地構建電池中的SEI，提高電池的電化學性能。

這種結合到隔膜中的3D Janus SEI提供了快速的Li⁺傳輸路徑，顯示出8.17×10^-4 S cm^-1的優異室溫離子電導率和0.82的高Li⁺轉移數。

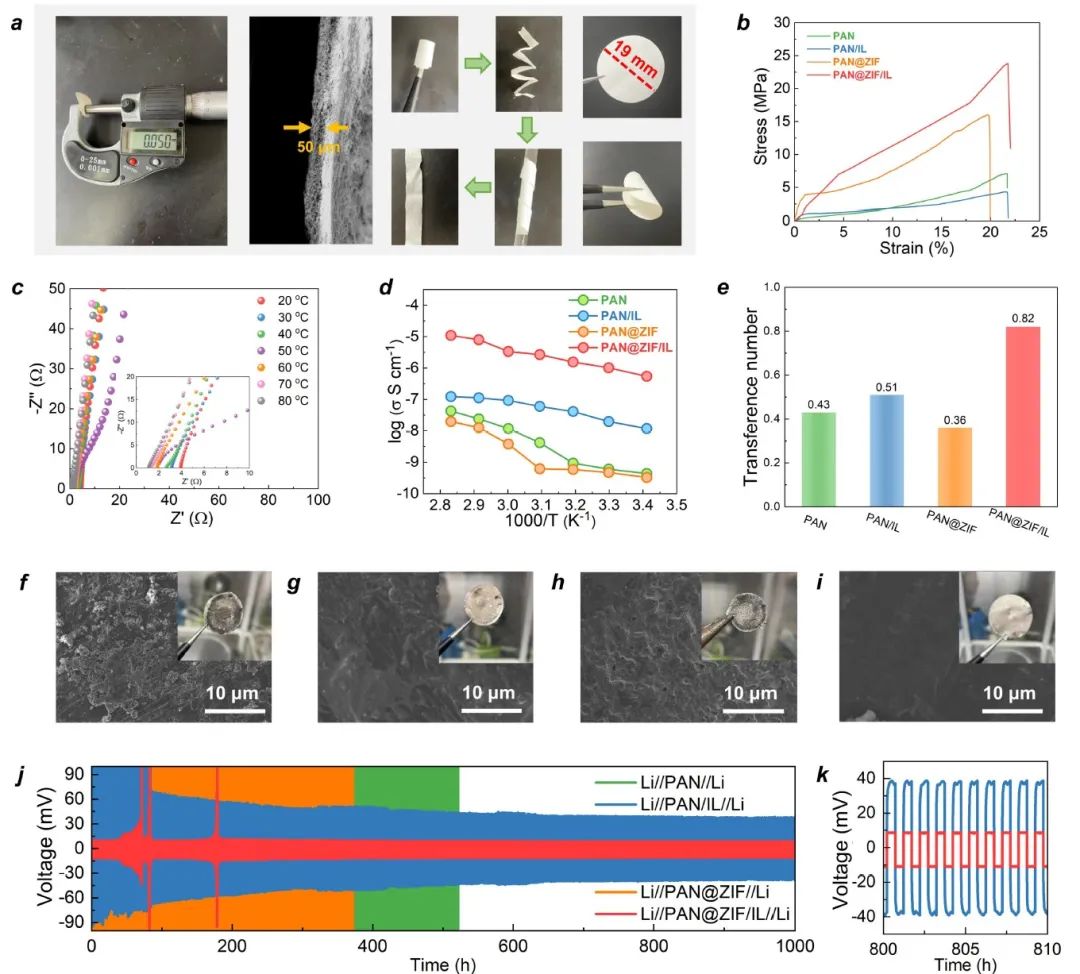

圖2 隔膜特性和半電池性能

這項工作利用低溫TEM圖像和理論計算模擬了LiF/Li₃N在SEI中的轉變機制和鋰枝晶的沉積。

研究顯示，在充電/放電過程中，ZIF沸石孔中的路易斯酸金屬位點和受限離子液體促進了TFSI-和NO₃-分解為覆蓋在納米纖維上的LiF和Li₃N，誘導了PAN@ZIF/IL電解質中Janus型SEI的原位電化學轉化。

得益于LiF/Li₃N-SEI膜獨特的分級納米/微米結構，實現了快速的Li⁺傳輸動力學和對鋰枝晶的有效抑制。因此，組裝的Li//LFP、Li//NCM-811全電池具有高可逆容量、良好的倍率性能和循環穩定性。

圖3 全電池性能

Stabilizing Solid-state Lithium Metal Batteries through In Situ Generated Janus-heterarchical LiF-rich SEI in Ionic Liquid Confined 3D MOF/Polymer Membranes. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202304947

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/05/70b6900c99/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

龐歡/黃文歡Angew.：離子液體約束的MOF/聚合物膜助力固態鋰金屬電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

龐歡/黃文歡Angew.：離子液體約束的MOF/聚合物膜助力固態鋰金屬電池！

相關推薦
