17c—起草官网,我和妽妽伦理HD12,精品人妻一区二区三区四区

石墨負極在快速充電過程中容易出現危險的析鋰現象，但由于難以確定限制速度的步驟，使得徹底消除析鋰現象成為一個挑戰。

圖1 鋰沉積過程示意

上海交通大學梁正等通過在商業碳酸酯電解液中引入三甘醇二甲醚（G3）-LiNO₃協同添加劑（GLN），在石墨負極上構建了具有均勻鋰離子通量的彈性固體電解質界面相（SEI），以實現高倍率下的無枝晶和高可逆的鋰沉積。

具體來說，G3可以促進LiNO₃的溶解，而G3與鋰離子的高結合能可以通過引入氟代碳酸乙烯酯（FEC）而降低。

因此，在保留石墨正常的嵌入/脫嵌行為的前提下，交聯的低聚物醚和GLN協同分解得到的Li₃N都大大改善了鋰沉積前后SEI的穩定性，有利于鋰的均勻沉積。這消除了電解液中有限鋰離子的持續消耗，減少了界面極化，最終避免了鋰枝晶和死鋰的形成。

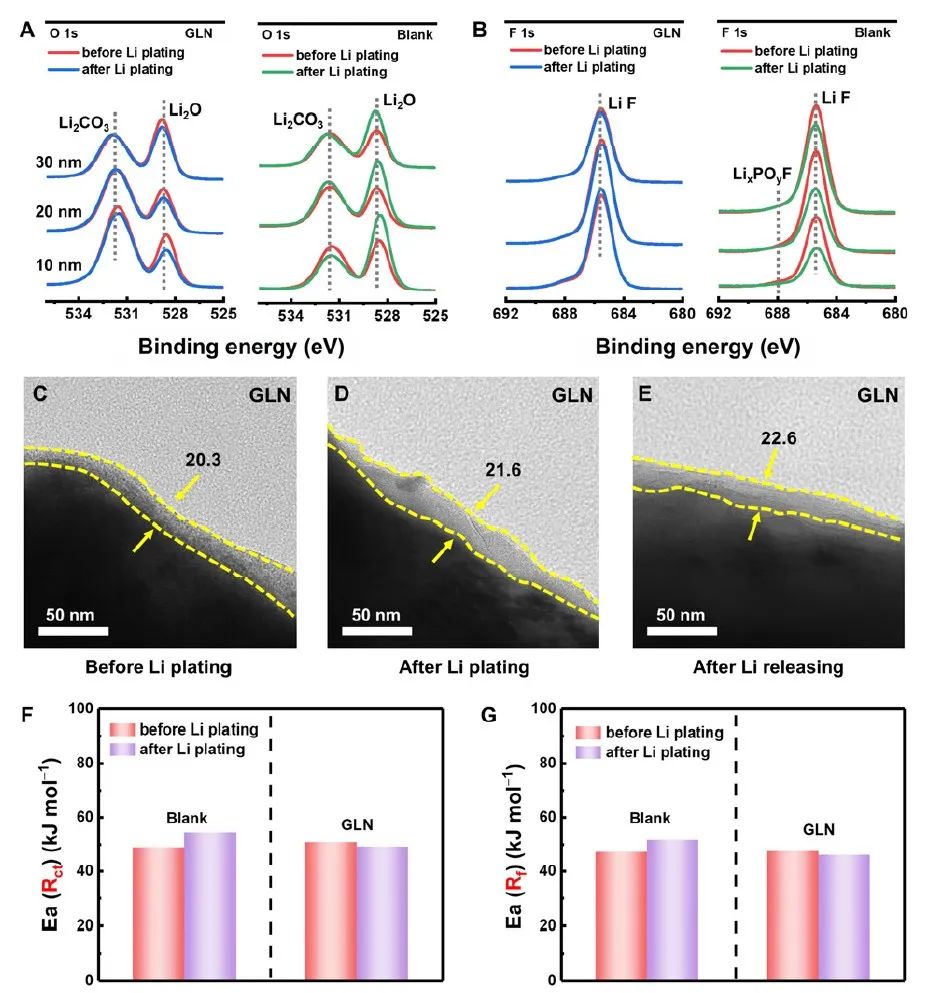

圖2 SEI分析

結果，與空白電解液相比，在2C充電條件下，當沉積鋰量達到總容量的51%時，使用添加GLN電解液的石墨負極可以達到更高的庫侖效率（CE）（99.53%），同時具有優異的鋰沉積可逆性（99.6%）。

此外，添加了GLN的電解液的1.2Ah磷酸鐵鋰|石墨軟包電池在3C下穩定地運行了150個循環，充分地證明了GLN在商業鋰離子電池快速充電應用中的前景。

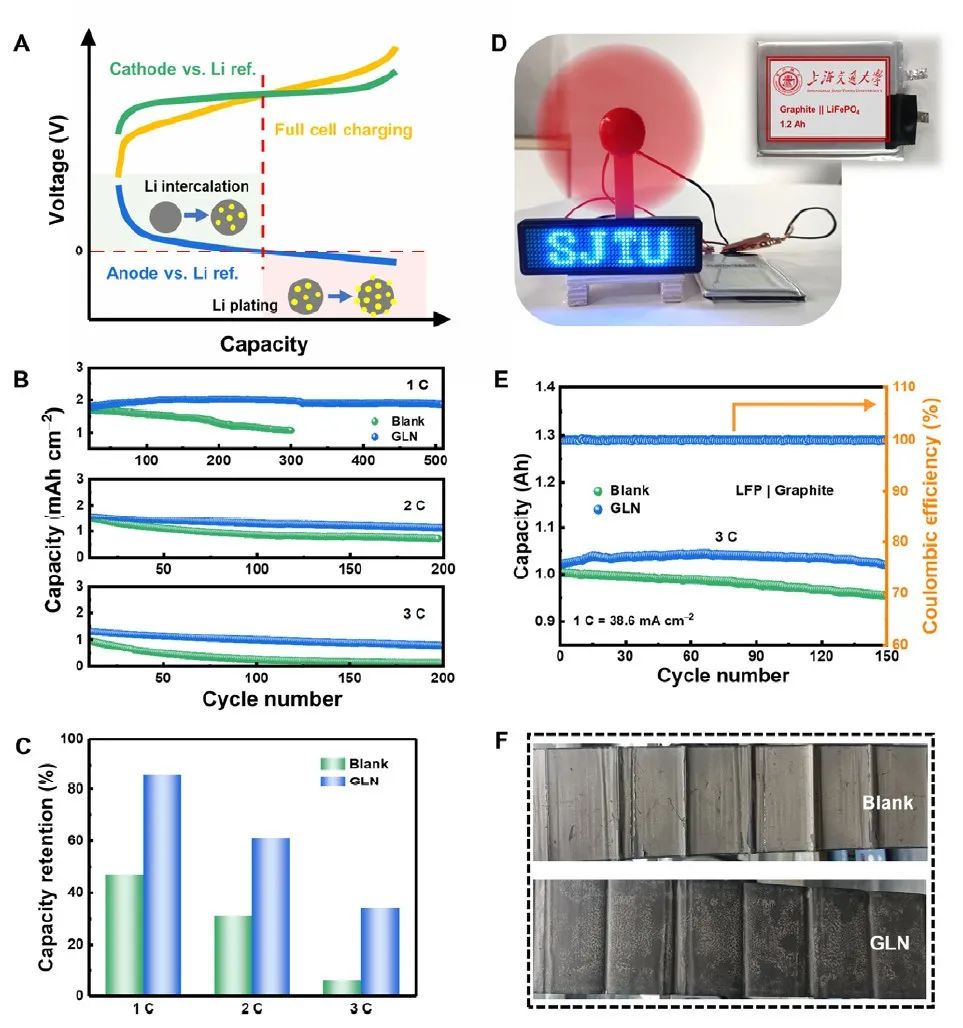

圖3 電化學性能研究

Li Plating Regulation on Fast-Charging Graphite Anodes by a Triglyme-LiNO3 Synergistic Electrolyte Additive. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202306963

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/05/b1ae400898/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?梁正Angew.：協同電解液添加劑助力商業快充石墨負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?梁正Angew.：協同電解液添加劑助力商業快充石墨負極

相關推薦
