杨门十二寡妇肉床艳史电影,国产精品久久人妻互换,粗大猛烈进出高潮喷浆h

武利民/王蕾/賀進祿Nature子刊：SAs Pt: Fe2O3-Ov助力光電化學水分解

由于赤鐵礦（α-Fe₂O₃）具有15.5%的理論太陽能-氫氣轉換效率，科學家們一直致力于改善其光電化學水分解性能，但低置壓光子-電流效率仍然是實際應用的巨大挑戰。

基于此，內蒙古大學武利民教授、王蕾教授和賀進祿研究員等人報道將單原子鉑（SAs Pt）位點與氧原子配位（Pt-O/Pt-O-Fe）位點引入單晶α-Fe₂O₃納米片光陽極（SAs Pt: Fe₂O₃-O_v）中。

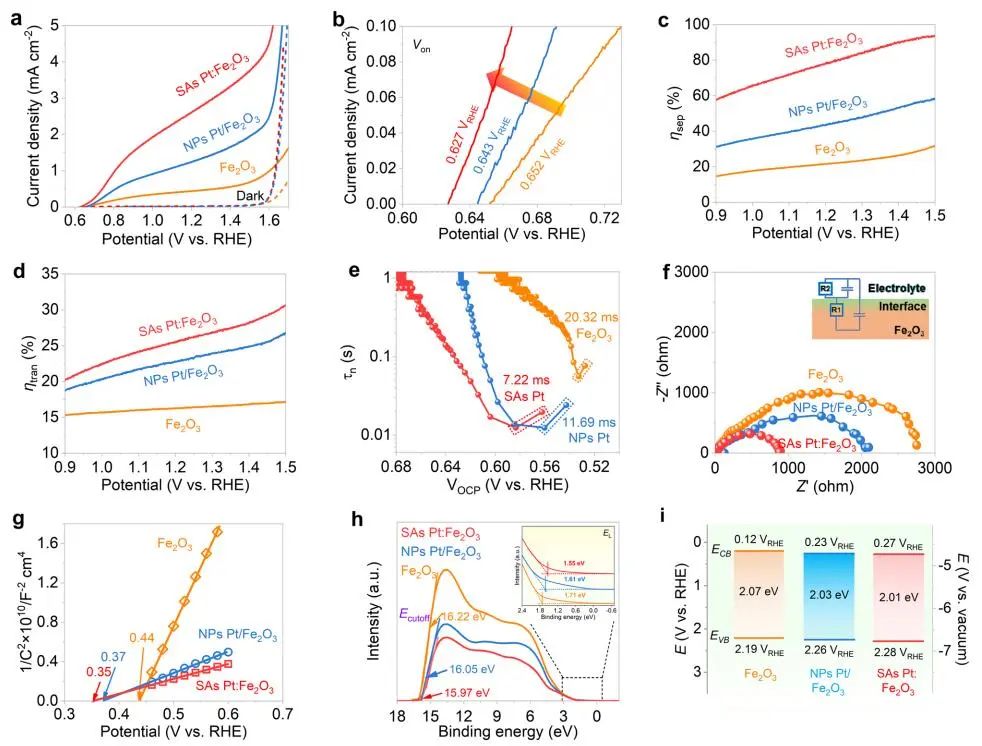

最佳SAs Pt: Fe₂O₃-Ov光陽極在1.23和1.5 V_RHE下分別表現出3.65和5.30 mA cm^?2的光電化學性能，α-Fe₂O₃基光陽極的偏置光子電流效率為0.68%。

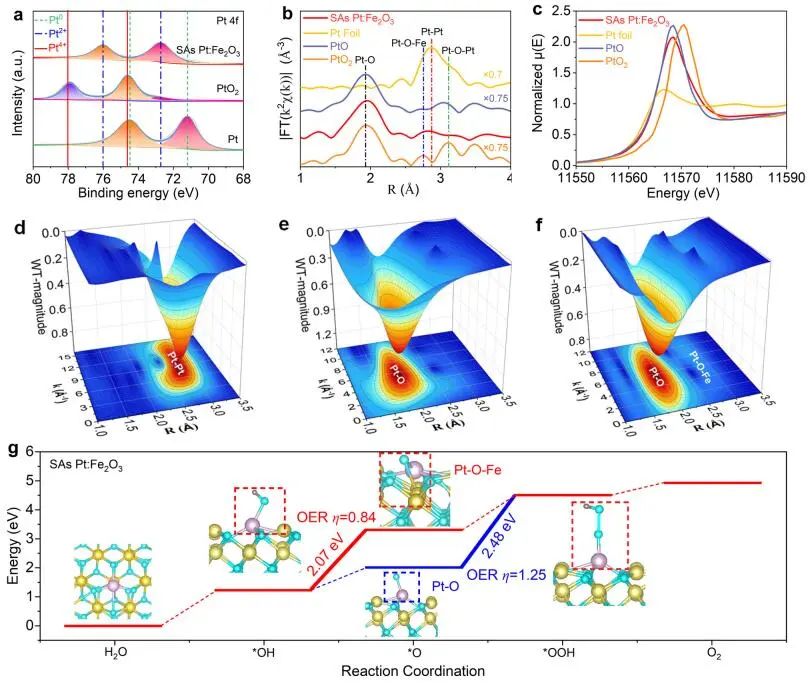

作者利用DFT計算了投射態密度（PDOS）和電子定位函數（ELF），以確定Pt NPs和Pt SAs的負載是否會影響Fe₂O₃幾何形狀的電子結構和電子遷移率，并將樣品記為NPs Pt/Fe₂O₃和SAs Pt: Fe₂O₃。

計算得到Fe₂O₃的直接帶隙約為2.0 eV，與文獻值（2.1 eV）一致。對于NPs Pt/Fe₂O₃，部分Pt原子與表面氧結合，而其他Pt原子則表現出金屬性質，形成Pt-Pt鍵。Pt NPs在Fe₂O₃的帶隙之間引入了幾乎連續的狀態，促進了光生電子從Fe₂O₃轉移到Pt NPs。

將Pt納米顆粒縮小到單原子水平，Pt原子與O原子形成Pt-O共價鍵，對比NPs Pt/Fe₂O₃，在帶隙內產生了幾個電荷捕獲狀態，主要由SAs Pt原子組成，可捕獲光生成的載流子并加速電子-空穴分離。

此外，ELF表明，摻雜Pt降低了電子局域化，有利于提高電子傳遞速率。NPs Pt/Fe₂O₃中存在較強的Pt-O和金屬-金屬相互作用，而SAs Pt: Fe₂O₃中則不存在Pt-O和金屬-金屬相互作用。結果表明，SAs Pt摻雜可以促進電子的分離和轉移，從而提高性能。

Single-atomic-site platinum steers photogenerated charge carrier lifetime of hematite nanoflakes for photoelectrochemical water splitting. Nat. Commun., 2023, DOI:10.1038/s41467-023-38343-6.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/06/0cf107c275/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

武利民/王蕾/賀進祿Nature子刊：SAs Pt: Fe2O3-Ov助力光電化學水分解

相關推薦
