【綜述提要】

水系Zn-Mn電池(ZMABs)在文獻中面臨著容量波動和各種“前所未有的性能”等異常行為。由于電解質添加劑誘導的配合物，各種不同的充放電行為被報道。目前的性能評估仍然不規范，只考慮電極或電解質。ZMAB系統面臨著缺乏全面和公正的性能評估協議的挑戰，目前這正成為推動研究和商業化的障礙。近日，復旦大學晁棟梁/吉林大學韓煒/南洋理工大學范紅金團隊另辟蹊徑，率先提出了以pH值線索來理解不同的機制并規范化Zn-Mn電池的容量貢獻。系統地討論了基于不同儲能機制的一系列性能指標，包括額定容量(Cr)和Mn2+電解液貢獻率(CfM)。Mn(II) ? Mn(III) ? Mn(IV)轉換化學和質子消耗/產生之間的關系已經得到了確立。最后，提出面向定制化應用場景的可調制H+/Zn2+/Mn2+存儲系統的具體設計理念，為下一代高安全可靠的儲能系統打開大門。

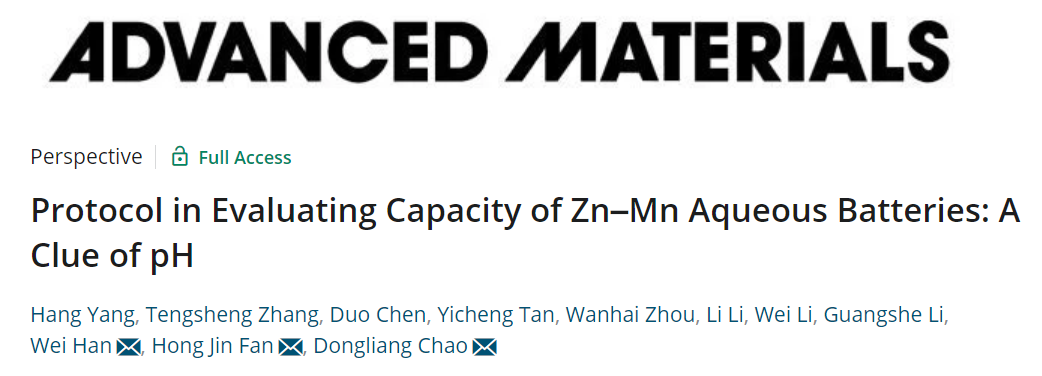

其成果以題“Protocol in Evaluating Capacity of Zn-Mn Aqueous Batteries: A Clue of pH”在國際知名期刊 Advanced Materials 上發表。

【擬討論的未解之謎】

實現高能量、高安全的存儲設備是當前儲能技術的大趨勢。在眾多儲能器件中，水系鋅錳電池(Zn-Mn aqueous battery, ZMABs)因其成本低、安全性高、電壓平臺好、理論容量大等優點而備受關注目前，多種高能、長期穩定的ZMABs已被廣泛開發，具有巨大的應用潛力。隨著電池性能的進步，ZMAB的反應化學一直很復雜，并且仍然存在爭議。

自2016年首次報道將Mn²⁺添加劑引入電解液以來，Mn²⁺氧化行為引起了迅速的關注(圖1a)。2018年，在ZMABs中發現了Mn²⁺→Mn(III)基氧化物的氧化，從而提供了額外的容量。那么這部分容量該如何量化？除此之外，也對充放電行為產生了擾動。例如，循環曲線的非自然增加、衰減、復合波動、平滑的趨勢(圖1a, Energy Environ. Sci., 2022,15, 1106-1118)。在隨后的大量研究中，發現異常衰減是由電極表面惰性Zn/Mn氧化物(ZMO)聚集(“死Mn”)引發的。

目前公認的ZMABs儲能機制可系統的概括為(圖1b)：

(1) H⁺和/或Zn²⁺插層及涉及的相關反應；

(2) 沉積/溶解型電解反應(Mn²⁺→Mnⁿ⁺， 2<n≤4)。如圖1b所示。?

大多數報道的工作只是簡單地證明了其中單一電化學反應過程。但實際上目前已經報道的機制與上述的異常現象無法匹配。因此這種反應機制的復雜性/單一性要求通過考慮可能的機制組合或新機制來全面重新檢查ZMABs。

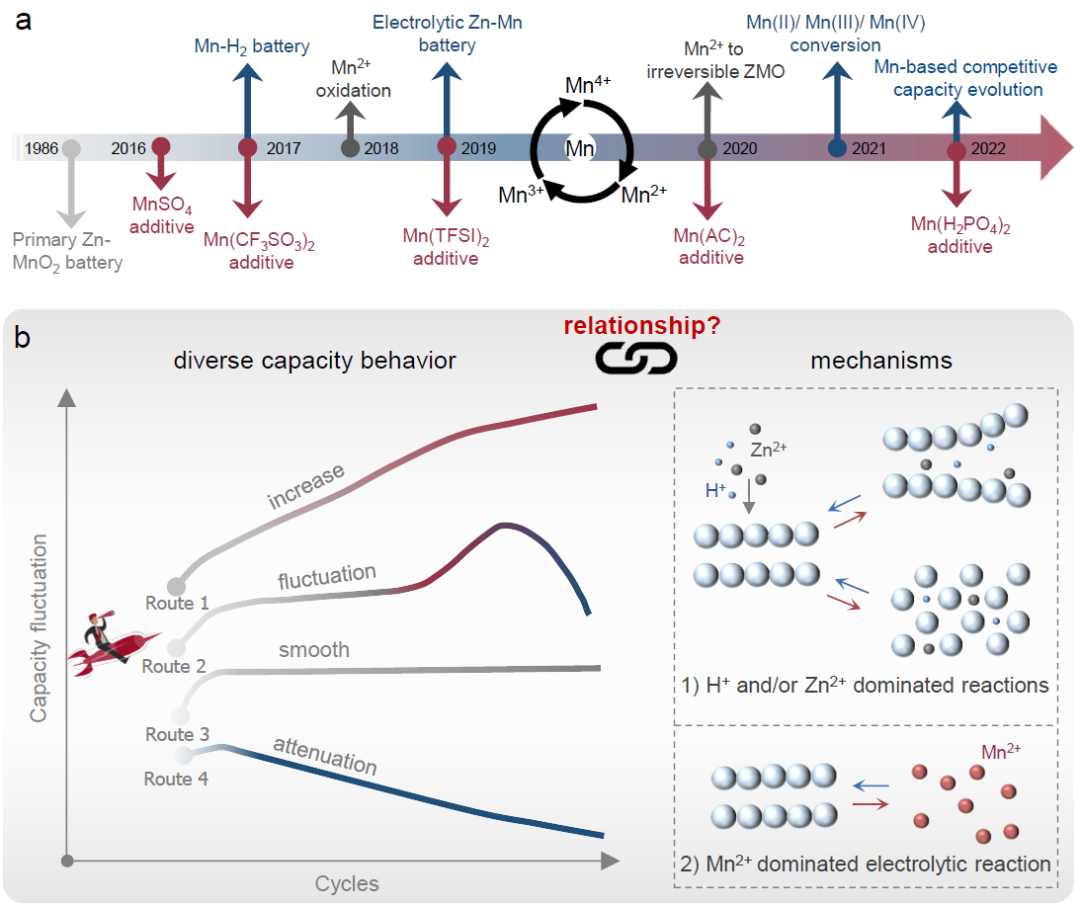

圖1. ZMAB充放電機制及異常行為的總結.

【用“pH”說話】

從充電的角度來說：錳離子添加劑在循環過程中會貢獻額外的容量，這是目前廣泛的共識。因此首先討論了電荷過程中錳沉積的驅動因素。根據Nernst方程(圖2a)， H⁺濃度與Mn沉積勢有很強的相關性：在較高的pH值下更容易觸發錳氧化物的形成。在常規使用的鋅電池電解液中，由于析氫反應、不可逆的質子脫出、錳(III)的歧化反應以及錳氧化物的過沉積導致的逆向水解，都可能會導致pH明顯升高，而造成容量的急速波動。具體來說，這種波動可分為四個區域，即激活區、H⁺/Zn²⁺-主導區、Mn²⁺-主導區和“死Mn”氧化物聚集區各區域的主導電化學反應隨pH值的變化而變化，如圖2c所示。該動力學模型集成了多種ZMABs的電化學機理，可能包含、概括和解釋了目前不同錳氧化物基陰極的大部分電化學行為。

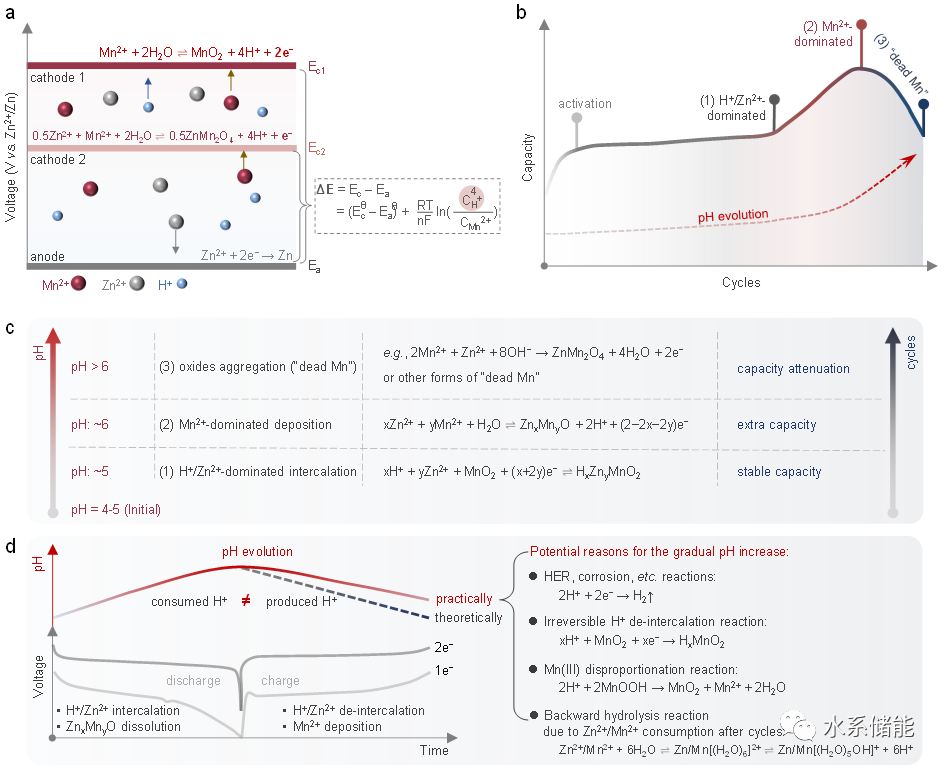

圖2. 錳沉積的驅動線索.

從放電的角度來說：在放電過程中，ZMABs的電化學行為變得更加復雜(圖3a-3b)。對于具有低pH值(<3)電解質的ZMABs，較高的質子反應活性有利于提高電解反應活性，促進電子轉移動力學，實現雙倍電子轉移(MnO₂→Mn²⁺)。然而，對于大多數處于溫和pH環境下的ZMABs來說，高價錳(IV)氧化物的溶解過程是先轉化為錳(III)，然后不成比例地向低價錳(II)溶解。為了保證價態還原過程中晶體中的電荷中性，溶解過程中H⁺和/或Zn²⁺的插層概率極大。此外，Mn (IV，固體)要徹底轉化為Mn (II，液體)，需要有足夠濃度的質子。因此，可以在低電位的電極上檢測到大量攜帶鋅元素的錳氧化物，這可能是Zn²⁺插層或歧化的產物。

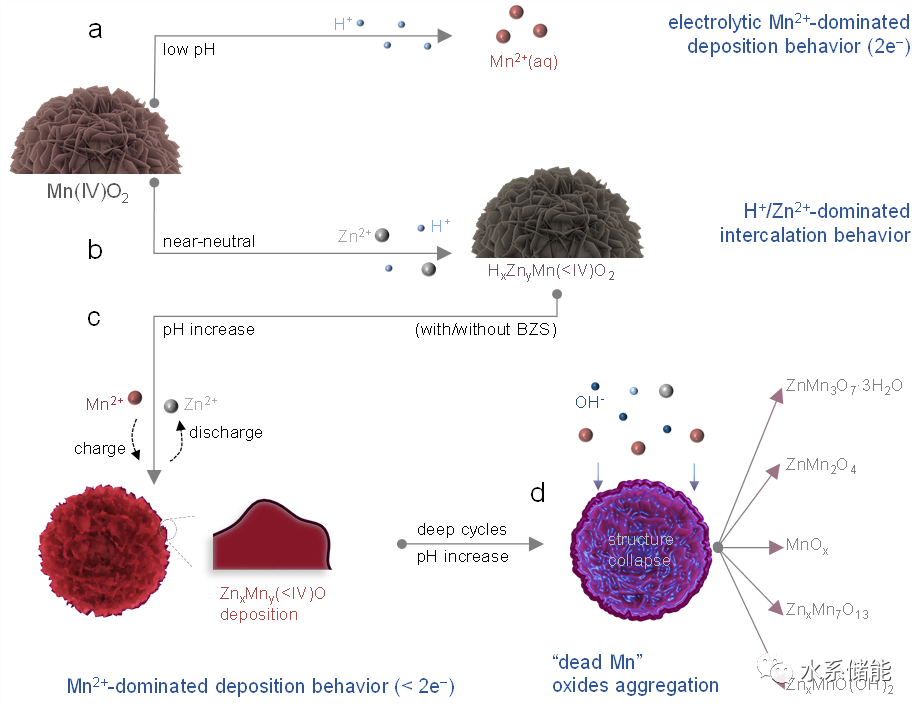

圖3. 錳電極的電化學行為分析.

總之，在溫和的pH環境下，Mn價的降低可能是Zn²⁺和/或H⁺脫嵌的并行結果。在此期間會誘發部分溶解行為。此時，電極材料的納米結構表面能夠保證與電解質的緊密接觸，使H⁺/Zn²⁺主導的脫嵌行為和Mn²⁺主導的沉積行為保持動態平衡(圖3c)。因此，正如許多報告所觀察到的那樣，容量的演變仍然可以滿足一個平坦或輕微上升的趨勢。

隨著循環的進行，動態平衡會被打亂。隨著快速溶解/再沉積，電極結構會逐漸改變(圖3c)。隨著pH值的增加，其容量迅速增加。隨著Mn²⁺沉積層厚度的增加，由于這些氧化物的不導電性質，電極的電導率下降，形成“死錳”，從而引起不可逆轉的容量衰減(圖3d)。因此，由于pH值的變化，近中性pH電解質中異常快速增加和衰減的容量波動變得合理。

【量化“Mn”，勢在必行】

錳沉積確實為提高整體性能提供了新的機遇，但如何量化其對容量貢獻仍是一個尚未解決的問題。正如上一節所討論的，在許多報告中已經觀察到，由于復雜的電化學反應，容量演化曲線呈現上升區域或平坦區域。隨著pH環境的變化，電解質和正極材料的競爭容量貢獻引發了異常的容量波動。因此，建立一個更通用、更系統的評估方案，以準確評估能力的來源，理性地重新評估這些異常現象是當務之急。

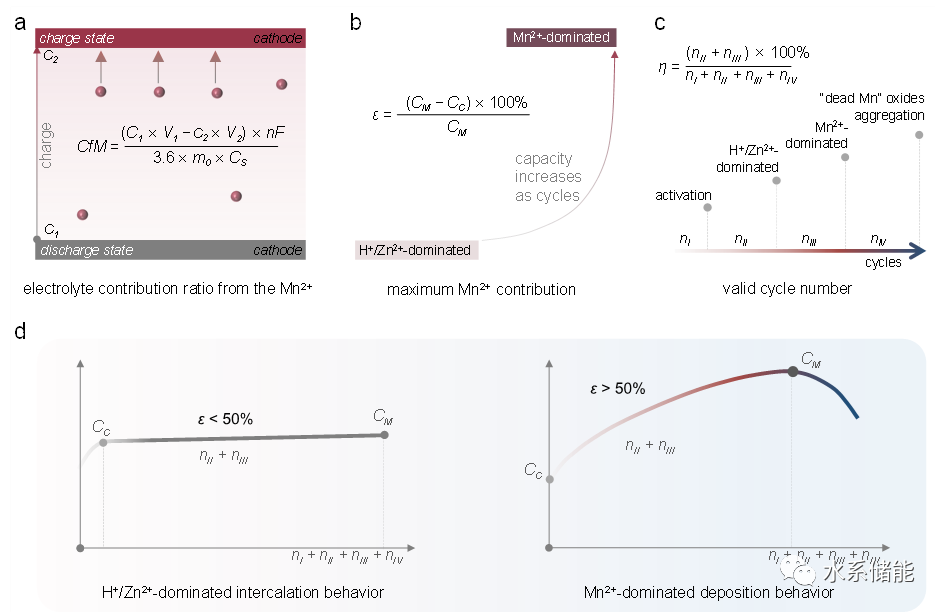

圖4. 電極主導型ZMABs的量化準則.

電極主導型ZMABs的量化準則

錳離子容量貢獻(CfM)：由于容量的增加來源于電解液，監測Mn²⁺濃度的變化將是最直接的方法。借助電感耦合等離子體發射光譜(ICP-OES) ， Mn²⁺?(CfM)對電解質的貢獻率可由圖4a所示的公式確定。

錳容量最大貢獻占比ε：為了簡化測試方法和計算，使用最大Mn²⁺貢獻ε來估計Mn²⁺對總容量的貢獻(圖4b)。

有效循環比例η：結合不同的階段，可以采用參數η來表示電極在循環過程中的有效循環，可剔除活化區和“死Mn”氧化物聚集區的異常循環(圖4c)。?

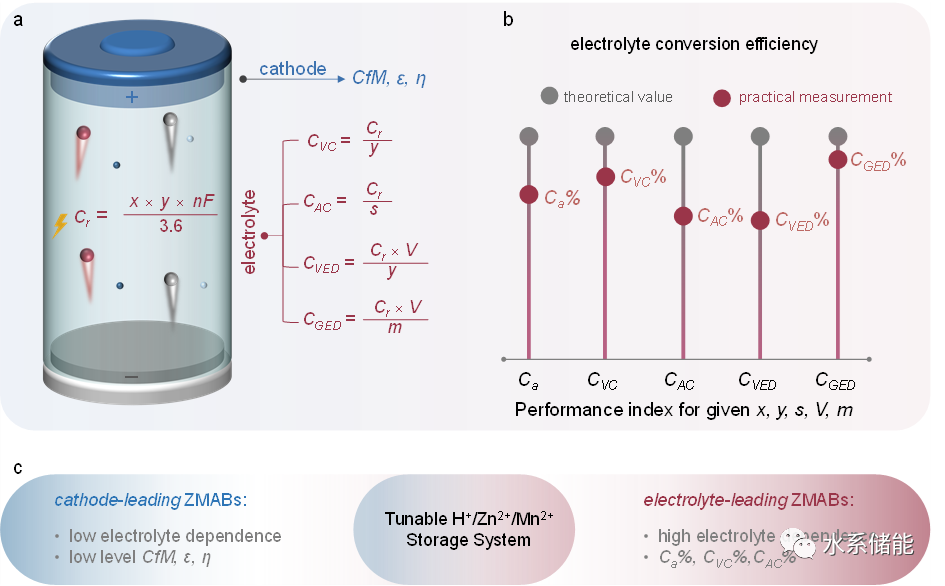

圖5. 電解液主導型ZMABs的量化準則.?

電極主導型ZMABs的量化準則

對于依賴電解液的Zn-Mn系統，還應有效評估通過轉換反應提供容量的電解質的性能，尤其是電解型Zn-Mn體系。為此，我們引入額定性能指標，如額定容量C_r，額定體積容量C_VC、額定面積容量C_AC、額定體積能量密度C_VED、額定重量能量密度C_GED，如下圖所示。此外，實際性能與理論值的百分比表示電解液轉換效率，以了解電解液的實際轉換效率。

如上所述，根據上述ZMABs不同的電化學行為，可以建立一個通用的系統的量化協議。通常，電極主導型ZMABs表現出較低的電解質依賴性，因此放電容量和輸出電壓可能受到限制，但具有相對穩定的循環性。對于電解液主導型ZMABs 高度依賴于電解質，表現出高能輸出，但循環性不佳。

因此，在理想情況下，如果能夠制造出結合這兩種特性的儲能系統(即H⁺/Zn²⁺和Mn²⁺的貢獻)，則電極和電解質的優勢將得到充分利用，即可協調的H⁺/Zn²⁺/Mn²⁺儲能系統。因此，它有可能實現可觀和穩定的容量以及高能量密度，實現各種應用場景。

【總結與展望】

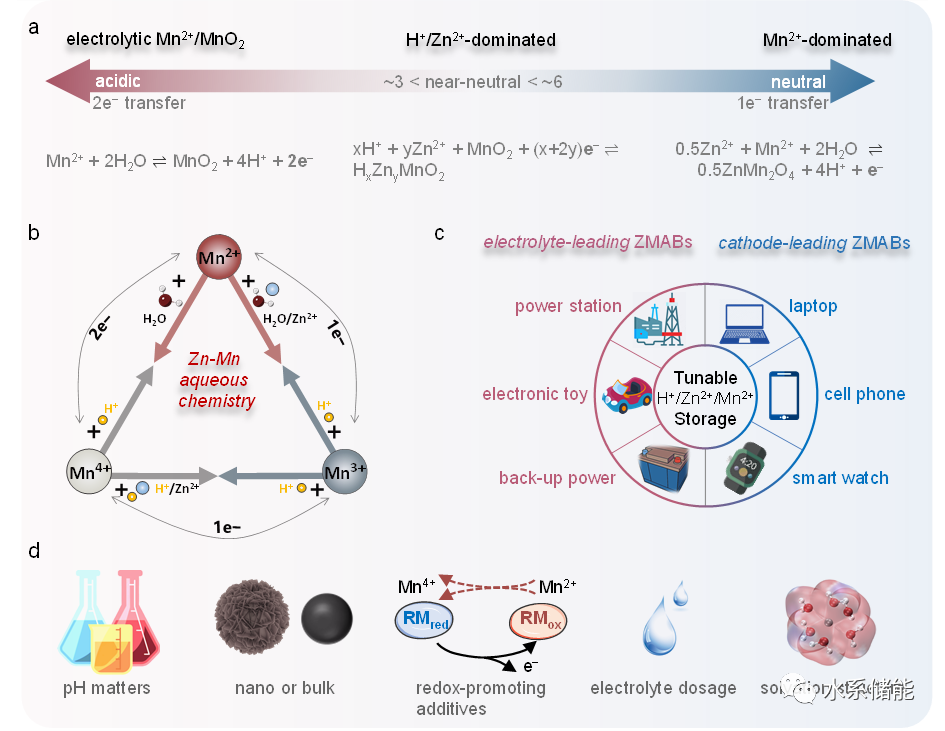

圖6. 對未來商業化的總結和展望.

目前的共識集中在ZMABs的儲能機制上，包括離子脫嵌和沉積反應。我們建議上述反應機制應當與pH建立起強關聯，并且他們之間通常共存、交替演化以及較強的依賴性(圖6a、b)：

1）在溫和pH(3-6)的電解質中，Mn²⁺的沉積/溶解(通常為單電子轉移)會與離子嵌入機制交替主導導致異常的容量波動。

2）而低pH(< 3)的電解質有利于沉積錳或原MnO₂陰極材料的溶解，溶解行為增強，對應于有利的雙電子轉移反應。

為了推動ZMABs作為一種有競爭力的儲能技術的進步，我們希望在未來的研究中強調以下幾點(圖6d):

1) pH值調整。從反應平衡的角度看，溫和pH下Mn²⁺的沉積更易被觸發，但不充分的質子活性不利于Mn的可逆溶解。而低pH下需要更高的充電沉積電位，但是錳氧化物的電解更容易發生，電解效率大大提高。不僅鋅負極方面需要對pH的控制，ZMABs正極側的pH對于控制H⁺/Zn²⁺/Mn²⁺的反應方式，實現可控的預期性能亦至關重要。?

2)納米化設計。正極材料的結構設計也可以調控H⁺/Zn²⁺離子脫嵌以及Mn²⁺沉積/溶解機制之間動態平衡，從而維持循環的相對穩定。

3)氧化還原催化劑。通過引入氧化還原催化介質等策略是實現多電子Mn沉積/溶解高效、可逆轉化的有效方法，可避免“死錳”的累積。

4)電解質用量。當前對ZMABs的研究，由于仍然處于初期探索階段，通常用過量的電解質進行評估，這種條件下，由于電解質供應充足，微環境變化的影響容易被忽視，這可能對應較少的副反應，體系的不穩定性被掩蓋。未來，對于“前所未有的性能”的報道仍然需要更為慎重，更為客觀全面的評估勢在必行。通過本文試圖提出的多項指標(CfM, C_a, C_GED等)，并考慮電解液的用量，或可為未來ZMABs性能的評估提出更多的參考依據。

5)溶劑化結構。鑒于ZMABs對電解質的高度敏感性，探索電極/電解質界面行為具有重要意義。Zn²⁺所在的負極的溶劑化行為及其結構已得到了充分的關注和科學研究，作者提出，Mn²⁺的溶劑化行為及其結構也很重要，關系到正極能量密度發揮及其穩定性，應當予以重視！

展望未來，可調制的H⁺/Zn²⁺/Mn²⁺儲能系統在科學探索和產業化應用中都將具有廣闊的前景。作者期望，這種可調制的H⁺/Zn²⁺/Mn²⁺儲能系統既可以實現高效電解液轉換，也可以實現穩定電極材料輸出。期望在大家的共同推動下，可以小到解鎖智能電子、安全柔性可穿戴設備；大到電動自行車、電動汽車的動力電池；甚至家用儲能、電站等大型應用場景。盡管目前ZMABs的出版物數量巨大，商業前景廣闊，但不得不認清其仍處于實驗室階段。在規模應用之前，一個可靠、系統的評估方案的嘗試也必不可少。希望我們的這一點嘗試能對ZMABs的發展有所啟發。

【文獻鏈接】

Hang Yang, Tengsheng Zhang, Duo Chen, Yicheng Tan, Wanhai Zhou, Li Li, Wei Li, Guangshe Li, Wei Han, Hong Jin Fan, Dongliang Chao, Protocol in Evaluating Capacity of Zn–Mn Aqueous Batteries: A Clue of pH, Adv. Mater.

https://doi.org/10.1002/adma.202300053
