我的公翁吊很粗很长入起来很痛,伦子系列午睡沙发,侯门庶女姚蕊被父亲欺负

鋰硫（Li-S）電池被認為是有前景的高能量密度儲能設備。然而，Li-S電池的循環穩定性受到鋰金屬負極和可溶性多硫化鋰（LiPSs）之間寄生反應的限制。封裝LiPS電解質（EPSE）可以有效地抑制寄生反應，但不可避免地犧牲了硫正極的氧化還原動力學。

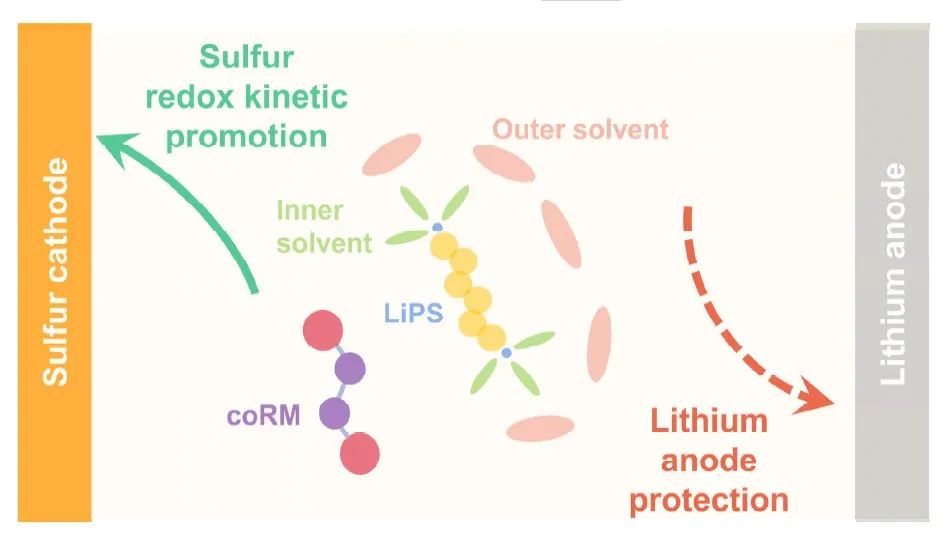

圖1. 采用EPSE和coRMs的Li-S電池的反應途徑示意圖

北京理工大學黃佳琦、李博權等提出了在EPSE中使用氧化還原劑(coRMs)來促進正極氧化還原動力學的策略，以構建高能量密度和長循環的實用Li-S電池。

具體來說，EPSE由具有不同LiPS溶劑化能力的溶劑組成，LiPS被封裝在兩個同心的溶劑殼中。內層溶劑殼由具有相對較高溶劑化能力的傳統DOL/DME構成，而外層溶劑殼由具有低溶劑化能力和高還原穩定性的1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚（TTE）構成，以減輕LiPSs與金屬鋰之間的寄生反應。

同時，二甲基二硒醚（DMDSe）被作為一種有效的coRMs，以促進EPSE中遲緩的硫正極氧化動力學。

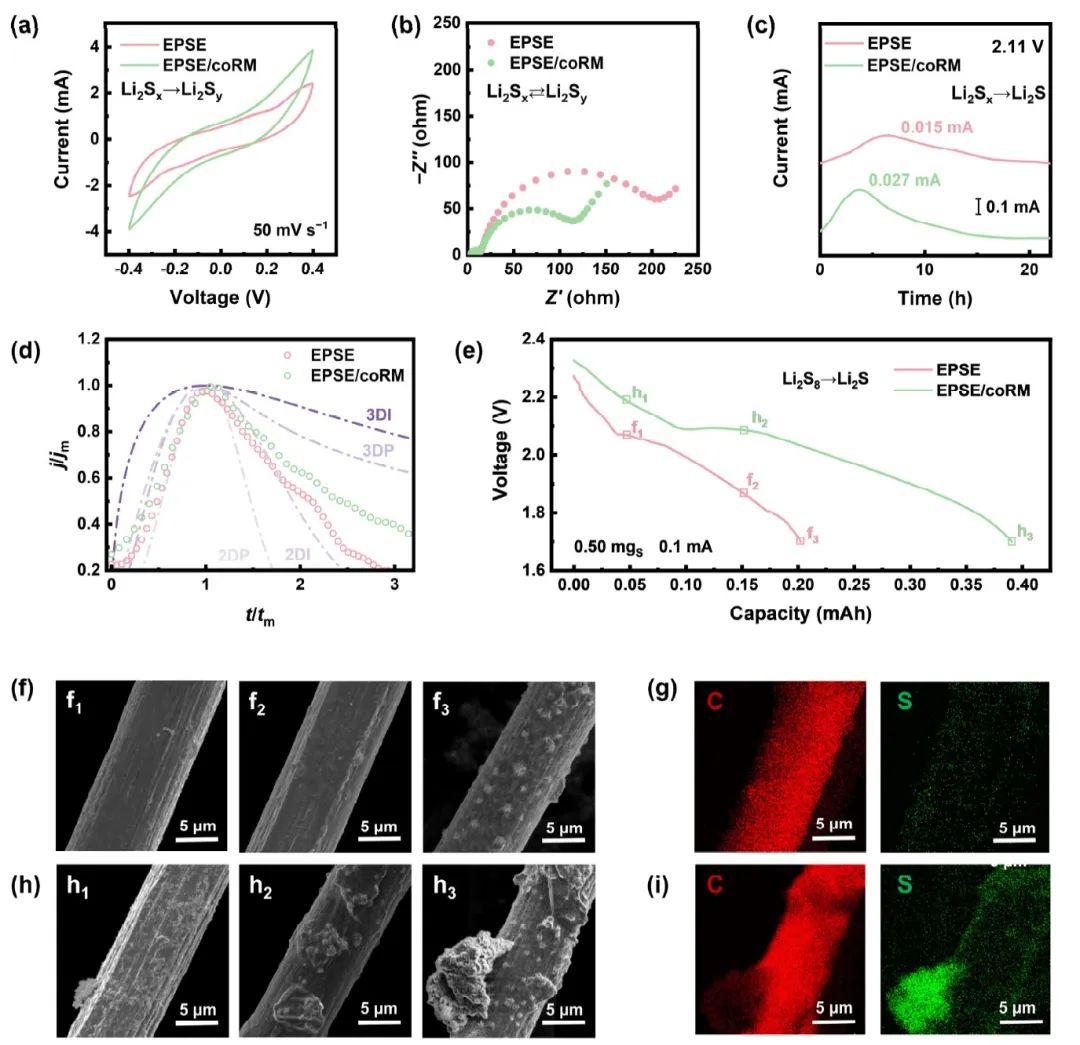

圖2. 硫的氧化還原動力學研究

具體來說，溶解在EPSE中的DMDSe會自發地與LiPSs發生反應，生成改性的有機多硫化鋰，以促進液-液和液-固轉換過程中的硫氧化動力學。因此，EPSE和coRMs的結合提高了Li-S電池的性能，當采用4.0 mg cm^-2的高負載硫正極和50 μm的超薄鋰金屬負極時，其放電容量為1008 mAh g^-1，壽命超過130次。

此外，基于EPSE和coRMs的1.5Ah-Li-S軟包電池實現了359 Wh kg^-1的高實用能量密度，并穩定地循環了37次。

圖3. 實用鋰硫電池性能

An Organodiselenide Comediator to Facilitate Sulfur Redox Kinetics in Lithium–Sulfur Batteries with Encapsulating Lithium Polysulfide Electrolyte. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202303363

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/06/3e5c439882/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

黃佳琦/李博權Angew.：氧化還原劑助力實用鋰硫電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

黃佳琦/李博權Angew.：氧化還原劑助力實用鋰硫電池！

相關推薦
