錫具有多電子反應、高耐腐蝕性、高析氫過電位和良好的環境相容性等優點,有望用于水系電池(ABs)。然而,受限于高的熱力學能壘和較差的電化學動力學,高可逆的堿性Sn電鍍/剝離尚未實現。
基于此,復旦大學晁棟梁教授等人報道了通過Sn/SnO22–電化學實現了一套新型的高度可逆、高比能的水系錫基電池,論文第一作者為復旦大學周萬海博士及徐州工程學院宋明博士。
本工作中,作者結合譜學分析、電化學表征和理論計算,揭示了二價鍍錫電化學在熱力學及動力學上的優點:a)熱力學上較低的錫還原低反應能壘、更緊湊的溶劑化結構和更強的H2O結合能;b)動力學上更快的表面電荷轉移過程和更快的SnO22–擴散。通過集流體調節Sn成核,親錫的銅基基底可以實現低過電位和高的庫倫效率。所得堿性Sn負極表現出?1.07 V vs. Hg/HgO的低電位、450 mAh/g的高比容量、約100%的庫侖效率以及45.5 A/g的大倍率能力。
電氣化的蓬勃發展,對高安全性、低成本、高能量和功率密度、長循環壽命和環境友好的電池體系開發提出了巨大的挑戰。水系電池(ABs),具有本征安全、低成本、易于制造及高倍率的特點,近些年來引發人們對其廣泛關注和研究。金屬負極,可提供更高的比容量和較低的電位,可為ABs所存在的能量密度限制問題提供有效的解決途徑。然而,水系金屬負極,例如中性(酸性)ABs中所使用的Fe、Zn、Cu、Mn和Al等,以及堿性ABs中所使用的Cd、Fe、Zn、Bi和Sb等,往往面臨著不可避免的枝晶形成、腐蝕、鈍化和HER析氫副反應問題,不利于兼顧實現高比能和長壽命。
錫(Sn)金屬,各晶面的表面能差異性較小,其各項同性生長的特點可有效避免枝晶的形成。同時,Sn還表現出高析氫過電位、抗腐蝕性、高比容量、高密度、低成本以及無毒性等特點,是一種理想的水系電池電極材料。
水系Sn基電池的前期嘗試主要為酸性液流電池體系,錫負極為Sn2+/Sn電鍍/剝離反應,提供?0.13 V vs. SHE的電位,開發出的Sn-V、Sn-Fe、Sn-Br和Sn-Mn電壓分別僅為1.1、0.9、1.2和1.6 V。然而,從典型的布拜圖(電勢-pH圖)可知,堿性電解液下Sn將表現出更低的電極電位(?1.0 V vs. SHE),更有利于實現高比能。
事實上,堿性Sn金屬沉積電化學已經很早應用于電鍍領域,其采用的是四價的SnO32–,但需要高溫條件并伴隨高的過電位,電鍍電流效率一般不超過70%。如,以2 M K2Sn(OH)6 + 1 M KOH作為負極電解液和以5 M KI作為正極電解液,構建的堿性Sn-I液流電池需要在60℃的環境下運行。考慮到需要高溫條件和液流運行模式,這可能不利于高能量密度并限制其應用場景。因此,對于面向可實用化的Sn金屬負極,其關鍵挑戰是如何在溫和條件下調控和實現高可逆錫基電化學。
圖1. 水系SnO22?和SnO32?電化學熱力學及動力學分析

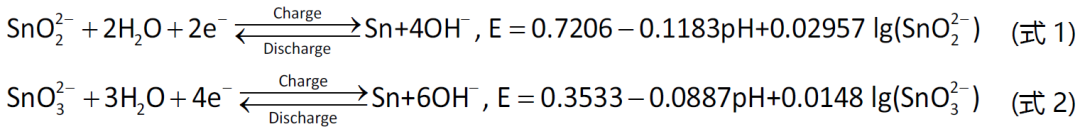

作者介紹,堿性電解液中,電化學Sn沉積反應將需要水分子參與:

室溫靜態條件下,Sn金屬難以從SnO32?中電沉積而出。即使在60℃,并采用高濃度的SnO32?(1 M KOH + 1 M SnO32?),Sn電鍍/剝離的電流效率僅約為65%,并且電極極化嚴重。相比之下,使用SnO22?可以實現高度可逆的Sn電鍍/剝離電化學,其CE接近100%。熱力學上,SnO22?還原為Sn的能壘遠低于由SnO32?還原為Sn。
DFT計算發現,SnO22?與H2O的結合能高達?8.55 eV,遠強于SnO32?的?0.68 eV。MD模擬表明,水分子被SnO22?離子更緊密地吸附,較小的SnO22?水合離子更容易遷移和擴散。進一步電極/電解質界面分析表明,更多的SnO22?吸附在亥姆霍茲層中,加速表面電荷轉移過程。
圖2. 高度可逆的水系Sn金屬沉積/剝離行為
所開發的堿性Sn金屬負極,在5~60 mV/s掃速下CV曲線保形良好,證明Sn/SnO22–電化學反應的高可逆性。Sn金屬負極的質量比容量約為448 mAh/g,并具有出色的倍率性能,當電流從0.9 A/g (2 C)增加到45.5 A/g (100 C)時,電極沒有明顯的容量下降。
與堿性Zn金屬負極相比,Sn金屬負極具有更好的耐蝕性和低自放電性能,擱置6h后Sn負極的容量保持率高達99.6%,而鋅負極的只有55.0%。
原位產氫壓力分析和析氫吉布斯自由能計算表明,Sn負極幾乎沒有析氫引起的自腐蝕。Sn負極在1 mAh/cm2固定電沉積容量下,在不同電流密度下錫電鍍/剝離表現出優異的循環穩定性。
圖3. 水系Sn金屬沉積/剝離過程及機制分析

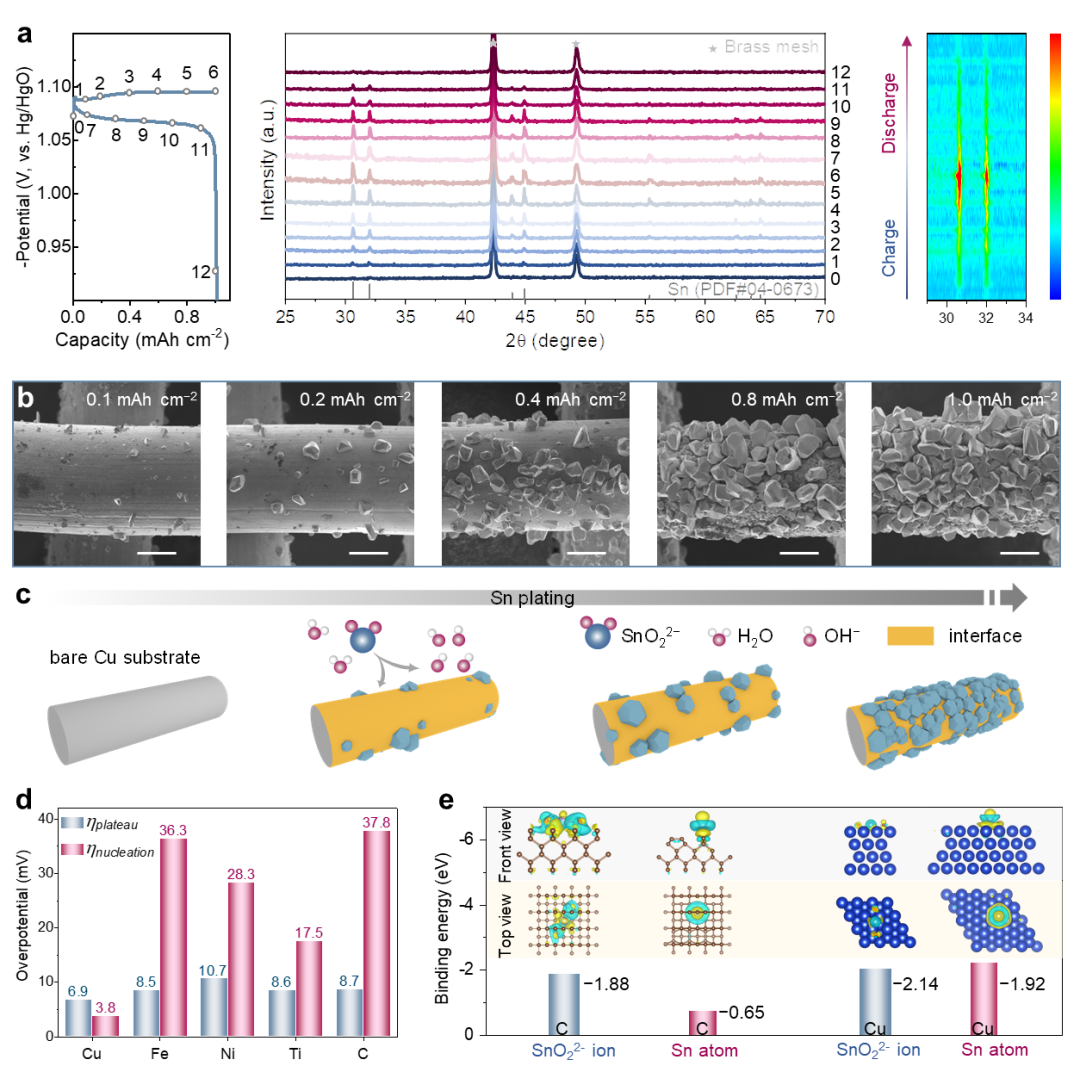

作者為揭示Sn 電鍍/剝離的反應歷程、結構和形貌演變,進行了系列原位及非原位的分析。原位XRD揭示了Sn/SnO22?電鍍/剝離型的固液反應機制。
SEM分析表明,Sn電極電鍍/剝離過程僅伴隨著不規則的巖石狀Sn顆粒的長大和溶解,而沒有枝晶和死錫的形成。集流體的選擇至關重要,將直接影響形貌、庫倫效率及循環穩定性。Cu基基底具有更低的形核過電位,遠低于C、Fe、N和Ti基,表明Cu基基底更有利于形核。
理論計算表明,Cu基底對SnO22?離子和Sn原子的更強吸附作用,從而更有利于親錫性形核和生長,提高界面穩定性。
圖4. Sn基水系電池的普適性及器件驗證(錫鎳、錫空氣電池)
作者作為概念驗證,首先構筑了新型的Sn-Ni電池。其具有1.45 V的工作電壓及414 mAh/g(基于正極計算)的高比容量,并且倍率性能十分優異,在80 A/g下仍維持1.39 V的工作電壓及81.5%容量保持率。
其能量密度、功率密度分別高達314 Wh/kg和58 kW/kg(基于正負極活性物質),超過大多數先進水系電池,包括堿性Zn基、堿性Ni基、中性Zn-Mn/V基、以及水系Li/Na/K/Ca基電池。
并且,具有優異的循環性能,循環15000圈幾乎無容量衰減。進一步與空氣正極匹配,開發出能量密度420 Wh/kg(基于錫負極和催化劑計算)的1.0 V錫空氣電池,錫負極的利用率可高達近100%,二次錫空電池循環壽命可高達1900 h。
圖5. Sn基水系電池與其它先進儲能系統的比較
依賴于高可逆Sn金屬電極的開發,作者對錫基水系電池進行了展望,其在能量密度、功率密度、循環壽命及環境友好性等方面展現出優勢。與其他傳統水系金屬負極相比,評估了堿性金屬Sn負極的實用指標,包括電極電位、比容量、高倍率性能、循環壽命、經濟性和安全性。
并且進一步地與高電極電位正極進行耦合,還有望開發出更高電壓、更高能量密度的一系列Sn基水系電池。例如,與固液反應機制的酸性MnO2/Mn2+正極耦合,可開發處電壓高達2.4 V,能量密度高達609 Wh/kg(基于正負極總活性物質)的Sn-MnO2混合水系電池。
最后作者指出,這些高電壓混合體系的開發難點在于開發低成本、高離子選擇性的隔膜。與此同時,高效的膜技術、抗氧化性電解質的設計以及高利用率錫負極開發等這些挑戰的解決,將加速水系Sn基電池體系拓展和面向實用化。
總之,本文展示了二價錫酸根解鎖熱力學和動力學,實現高可逆堿性錫金屬負極,并構建了一套新的高比能錫基水系電池。結合光譜表征、電化學分析及理論計算,詳細分析了堿性錫電化學反應機制,建立了新型水系堿性錫基電化學,解決了實現高效堿性鍍錫/剝離的熱力學和動力學問題。
所開發的金屬錫負極耐腐蝕、耐析氫及無枝晶,其具有?1.07 V vs. Hg/HgO的低電極電位、450 mAh/g的比容量、近100%的庫倫效率、出色的倍率能力(45.5 A/g)和出色的循環穩定性。
作為概念驗證,開發出一系列高比能Sn基水系電池,具體包括314 Wh/kg的1.45 V錫鎳電池(58kW/kg,循環超過15000圈),420 Wh/kg的1.0 V錫空氣電池(循環壽命超過1900h),以及609 Wh/kg的2.4 V錫錳混合電池。這項工作拓展了水系電池新體系,并可能推動高能水系電池的實用化發展。

原創文章,作者:科研小搬磚,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2023/10/06/a8d99a0215/
