亚洲经典一曲二曲三曲第1集,交警咨询免费24小时在线,怪物的粗大撞进去了h

成果簡(jiǎn)介

氫甲酰化是工業(yè)上最大的均相工藝之一，它強(qiáng)烈依賴(lài)于磷化氫配體催化劑，如威爾金森催化劑（三苯基膦化氫配位Rh）。烯烴氫甲酰化的多相催化劑是非常需要的，但與均相催化劑相比，其活性較差。

基于此，浙江大學(xué)肖豐收教授和王亮研究員（共同通訊作者）等人報(bào)道了在具有優(yōu)異氫甲酰化活性的硅質(zhì)沸石上提供負(fù)載Rh納米顆粒催化劑，其周轉(zhuǎn)頻率高達(dá)約50000 h^?1，顯著高于同等測(cè)試條件下的普通二氧化硅（SiO₂）負(fù)載Rh催化劑，甚至超過(guò)了眾所周知的經(jīng)典威爾金森催化劑三苯基膦配位Rh催化劑。

結(jié)果表明，有機(jī)無(wú)配體Rh催化劑在氫甲酰化中的巨大潛力。成功的關(guān)鍵是采用硅質(zhì)MFI沸石，沸石晶體中含有豐富的硅醇巢（S1-OH），可以使烯烴富集到鄰近的Rh納米顆粒，從而增強(qiáng)甲苯溶劑中的氫甲酰化反應(yīng)。該結(jié)果也證明了沸石作為金屬納米顆粒載體的新功能，使得使用無(wú)配體和無(wú)機(jī)催化劑的氫甲酰化技術(shù)的可行性顯著提高。

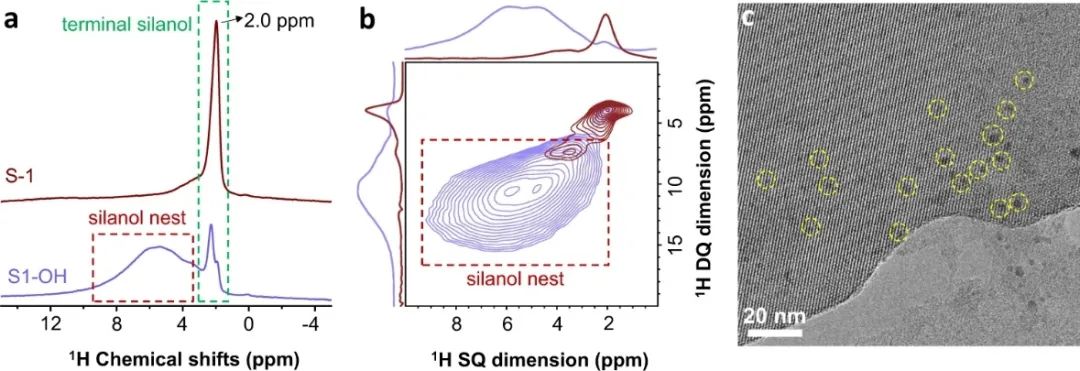

圖1. 結(jié)構(gòu)研究

背景介紹

氫甲酰化是工業(yè)上最大的均相工藝之一，它將從煤、生物質(zhì)、天然氣甚至塑料廢物中獲得的合成氣可轉(zhuǎn)化為醛和相關(guān)產(chǎn)品。目前，生產(chǎn)中大部分仍然強(qiáng)烈依賴(lài)具有膦配體的均相Rh催化劑，催化了幾乎一半的工業(yè)氫甲酰化過(guò)程。

這些催化劑的均相性導(dǎo)致催化劑分離和再生困難，這是一個(gè)高成本的過(guò)程，特別是對(duì)于使用貴金屬的過(guò)程。從可溶性催化劑的多相化開(kāi)始，提高了催化劑的可回收性，但是需要復(fù)雜的合成過(guò)程將有機(jī)配體接枝在固體載體上。

此外，在反應(yīng)液中使用多相催化劑與有機(jī)配體結(jié)合的過(guò)量膦配體修飾負(fù)載型納米顆粒催化劑的表面，但從含有可溶性配體的溶劑中純化產(chǎn)物的困難仍然限制了其廣泛應(yīng)用。雖然活性還遠(yuǎn)達(dá)不到三苯基膦配位催化劑的水平，但是高度分散的Rh納米顆粒甚至固體載體上的單原子Rh為設(shè)計(jì)一系列易于在多次試驗(yàn)中回收的多相催化劑提供了新的方法。

圖文導(dǎo)讀

催化性能

在甲苯溶劑中，利用合成氣（CO/H₂/Ar的摩爾比為45/45/10）催化苯乙烯氫甲酰化。在特定反應(yīng)條件下（合成氣3 MPa、110 ℃、4 h），不含Rh的純沸石不能生成含氧產(chǎn)物，而沸石負(fù)載的Rh納米顆粒對(duì)氫甲酰化反應(yīng)非常活躍。Rh/S1-OH的苯乙烯轉(zhuǎn)化率為99.6%，苯丙醛選擇性為98.7%。在相同反應(yīng)條件下，Rh/S-1的苯乙烯轉(zhuǎn)化率為34.3%，遠(yuǎn)低于Rh/S1-OH。結(jié)果表明，Rh/S1-OH對(duì)氫甲酰化的優(yōu)異催化性能。根據(jù)Rh色散，Rh位點(diǎn)的TOF可以達(dá)到約50000 h^?1，而沒(méi)有有機(jī)配體和載體的RhCl₃的TOF為4700 h^?1。

數(shù)據(jù)表明，Rh/S1-OH催化劑具有優(yōu)異的催化活性，甚至優(yōu)于均相催化劑。Rh/S1-OH對(duì)乙烯轉(zhuǎn)化率為90.0%，丙烷選擇性為99.1%，而Rh/S-1的乙烯轉(zhuǎn)化率為38.6%，丙烷選擇性為97.3%。因此，Rh/S1-OH表現(xiàn)出顯著的催化性能。

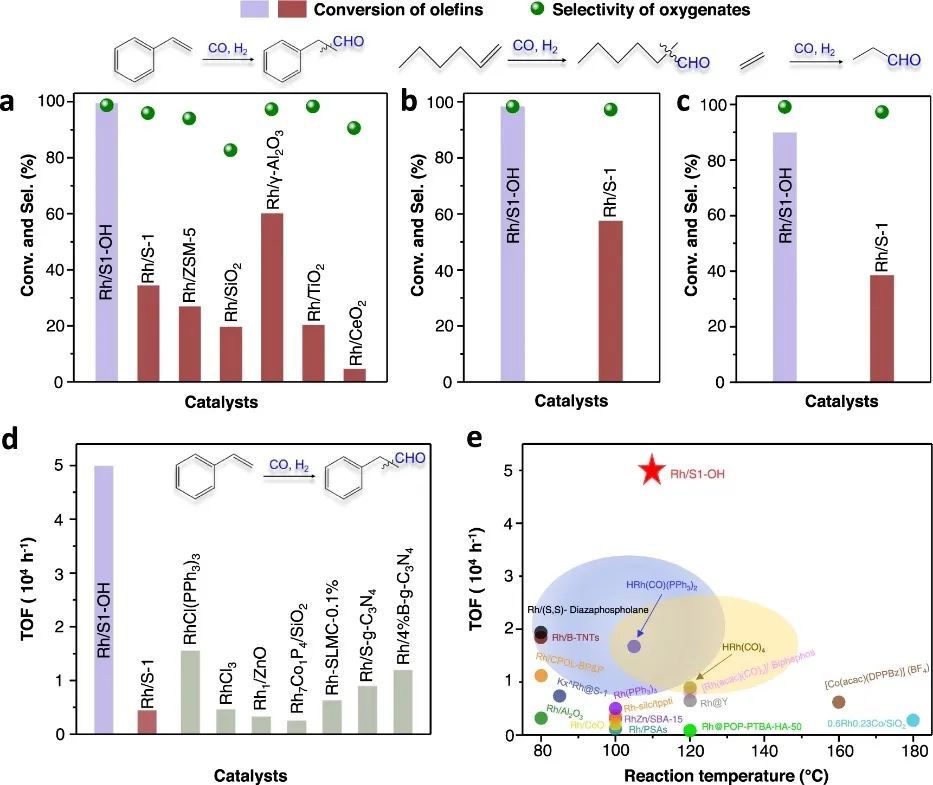

圖2. 加氫甲酰化反應(yīng)的催化性能

在Rh/S1-OH-10的2D ¹H-¹H DQ MAS NMR譜中，作者觀察到3.0-8.0 ppm范圍內(nèi)明顯的相關(guān)信號(hào)，證實(shí)了有機(jī)硅烷輔助方法誘導(dǎo)的沸石晶體中存在硅醇巢。此外，Rh/S1-OH-5、Rh/S1-OH-10和Rh/S1-OH-20的苯乙烯轉(zhuǎn)化率分別為78.3%、94.6%和98.0%。

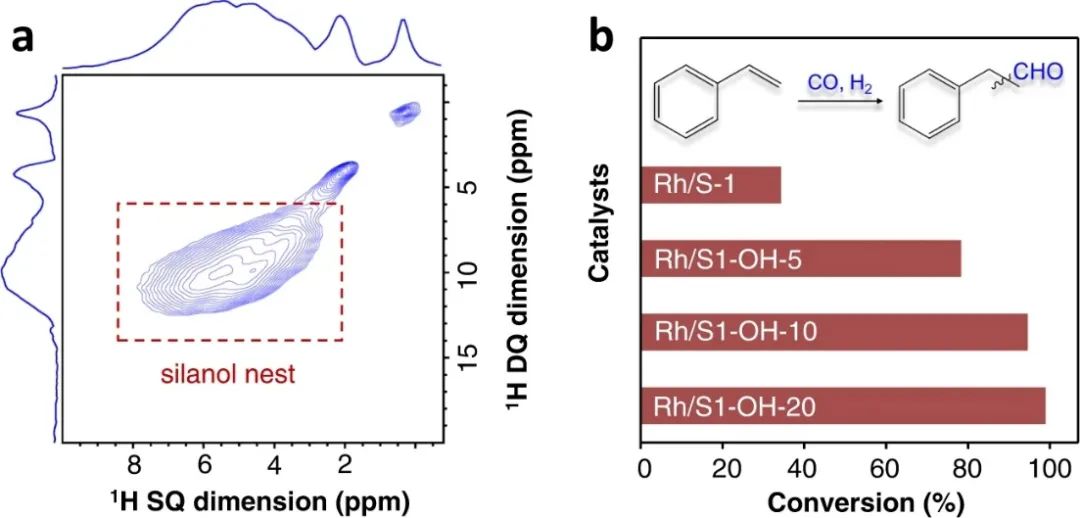

圖3. Rh/S1-OH-x催化劑的結(jié)構(gòu)研究及其催化性能

機(jī)理研究

以乙烯為模型，作者在110 °C的分子動(dòng)力學(xué)（MD）模擬中進(jìn)一步研究了這種效應(yīng)。在富硅醇的MFI（S1-OH）沸石下，迅速擴(kuò)散并吸附在沸石微孔中，使得在S1-OH沸石中富集了89.0%的乙烯分子的定量平衡。通過(guò)密度泛函理論（DFT）計(jì)算，乙烯分子的吸附能為-0.59 eV，表明無(wú)硅烷醇沸石微孔的吸附更強(qiáng)。在110 ℃時(shí)，乙烯分子在富硅醇沸石中的擴(kuò)散系數(shù)（D_s）為4.1×10^?9 m²/s，表明沸石中的可移動(dòng)烯烴有利于它們接近Rh納米顆粒進(jìn)行催化。

動(dòng)態(tài)模型研究發(fā)現(xiàn)，對(duì)比均相催化，沸石上負(fù)載的Rh納米顆粒周?chē)南N分子明顯富集。在Rh納米顆粒周?chē)霃綖?0 ?的空間內(nèi)，均相中Rh周?chē)s有6個(gè)乙烯分子，S1-OH沸石表面約有33個(gè)乙烯分子。結(jié)果表明，沸石載體可以加速烯烴分子與Rh位點(diǎn)的相互作用。

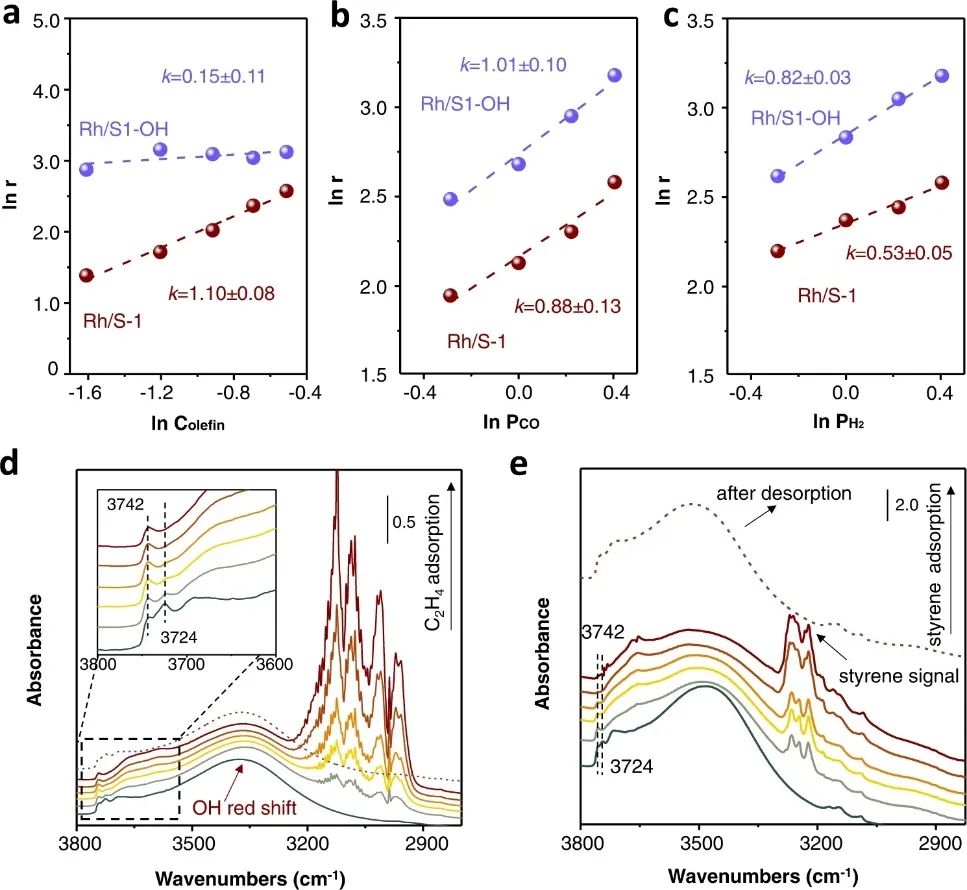

圖4. 機(jī)理研究

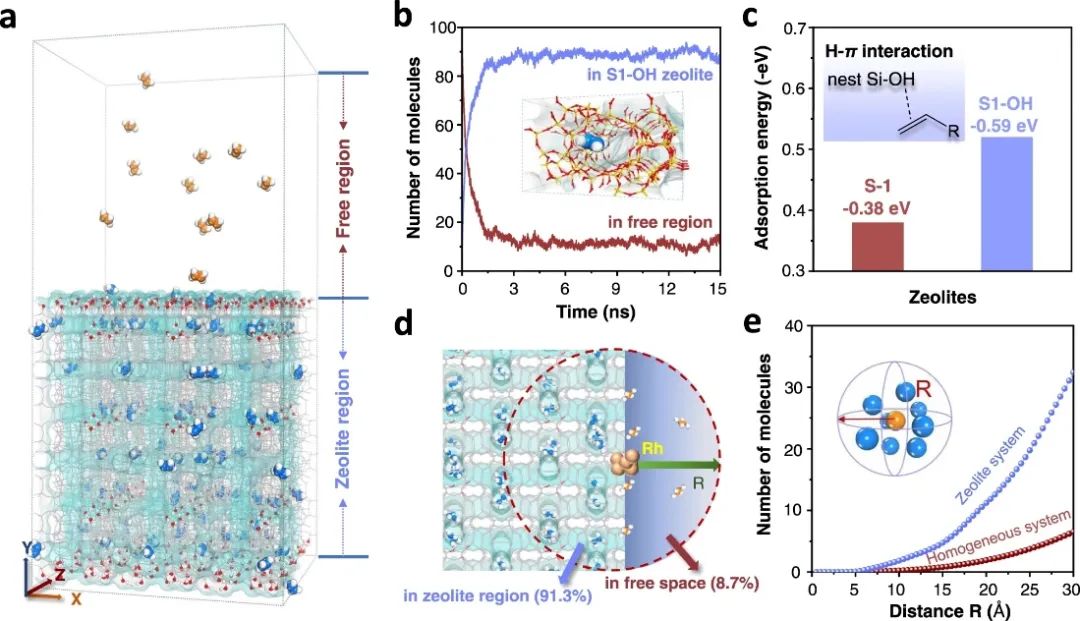

圖5. 理論計(jì)算

文獻(xiàn)信息

Rhodium nanoparticles supported on silanol-rich zeolites beyond the homogeneous Wilkinson’s catalyst for hydroformylation of olefins. Nature Communications, 2023, DOI: 10.1038/s41467-023-38181-6.

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/06/cf84631b11/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

浙大肖豐收/王亮，最新Nature子刊！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

浙大肖豐收/王亮，最新Nature子刊！

相關(guān)推薦
