曰本av中文字幕一区二区,女人扒开屁股让男人桶30分钟,吃奶还摸下面动态图gif

多硫化鋰（LiPSs）在硫正極的穿梭和緩慢的化學(xué)反應(yīng)以及金屬負(fù)極中枝晶鋰的形成，嚴(yán)重阻礙了鋰硫電池的普及。

大連理工大學(xué)王旭珍等報(bào)告了一種親硫和親鋰CoSe納米粒子修飾的B,N共摻雜碳納米管（BNCNTs）陣列（CoSe@BNCNTs/CC），它生長在碳布上，可同時(shí)作為硫和鋰的宿主。

圖1. 材料制備及表征

密度泛函理論（DFT）計(jì)算、模擬和電化學(xué)性能測試表明，CoSe@BNCNTs/CC可以同時(shí)發(fā)揮催化作用，加速LiPSs的轉(zhuǎn)化，并實(shí)現(xiàn)平滑、均勻的鋰沉積，以調(diào)節(jié)S和Li的電化學(xué)。此外，BNCNTs陣列的獨(dú)特結(jié)構(gòu)為硫提供了足夠的存儲(chǔ)空間，并使鋰離子的分布和電極的電場均勻化。

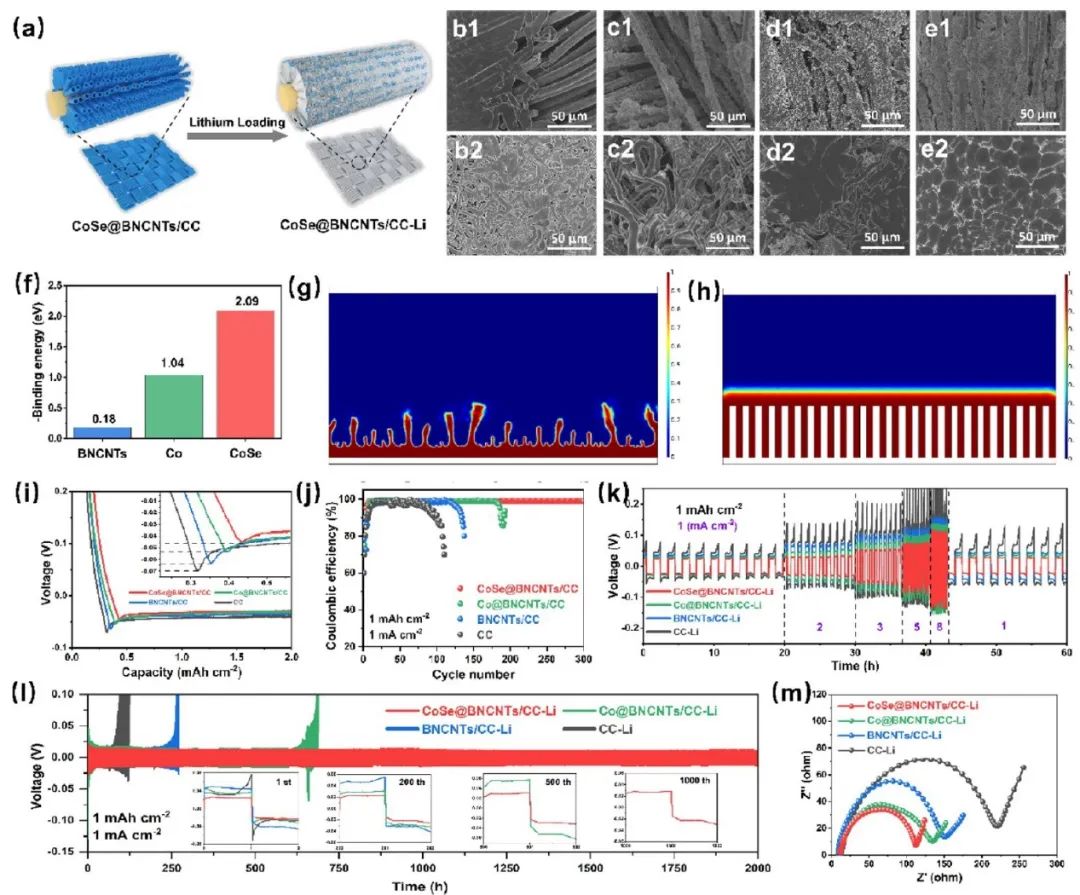

圖2. CoSe@BNCNTs/CC-Li負(fù)極的性能

因此，基于CoSe@BNCNTs/CC雙功能宿主的Li-S全電池表現(xiàn)出長期的循環(huán)穩(wěn)定性（在0.5C的800次循環(huán)中每循環(huán)的衰減率為0.066%）和高的倍率容量（在2C下為684 mAh g^-1）。即使在7.9 mg cm^-2的高硫負(fù)載下，Li-S全電池在0.2 C時(shí)也有9.76 mAh cm^-2的高面容量?？傮w而言，該研究提出了一個(gè)可行的策略，以解決實(shí)用Li-S全電池的S和Li電極的挑戰(zhàn)。

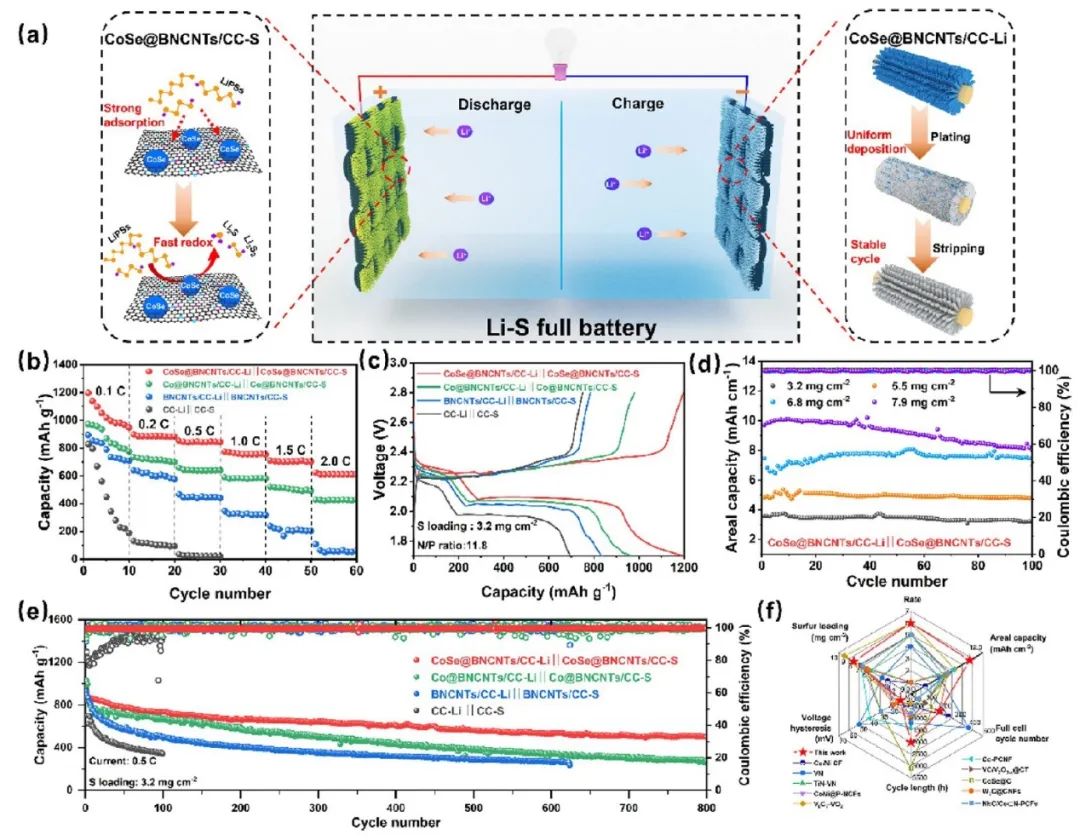

圖3. Li-S全電池性能

CoSe Nanoparticle Embedded B,N-Codoped Carbon Nanotube Array as a Dual-Functional Host for a High-Performance Li-S Full Battery. ACS Nano 2022. DOI: 10.1021/acsnano.2c07137

原創(chuàng)文章，作者：華算老司機(jī)，如若轉(zhuǎn)載，請(qǐng)注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/25bb4dcd76/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?王旭珍ACS Nano：基于雙功能宿主的高性能鋰硫全電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?王旭珍ACS Nano：基于雙功能宿主的高性能鋰硫全電池！

相關(guān)推薦
