欧美成人无码a片免费一区澳门 ,国产真实熟妇小伙ⅹxx,内射高潮享受视频在线观看

室溫鈉-硫（RT Na-S）電池的實際應用受到絕緣硫、多硫化鈉的嚴重穿梭效應和多硫化物轉化不足的阻礙。

基于此，中國科學技術大學余彥教授和Yu. Yao、廣東工業大學芮先宏教授（共同通訊作者）等人報道了一種將單原子釩（V）錨定在三維（3D）N-摻雜分級多孔碳基體（3D-PNCV），以提高硫反應活性、多硫化鈉的吸附和催化轉化性能。

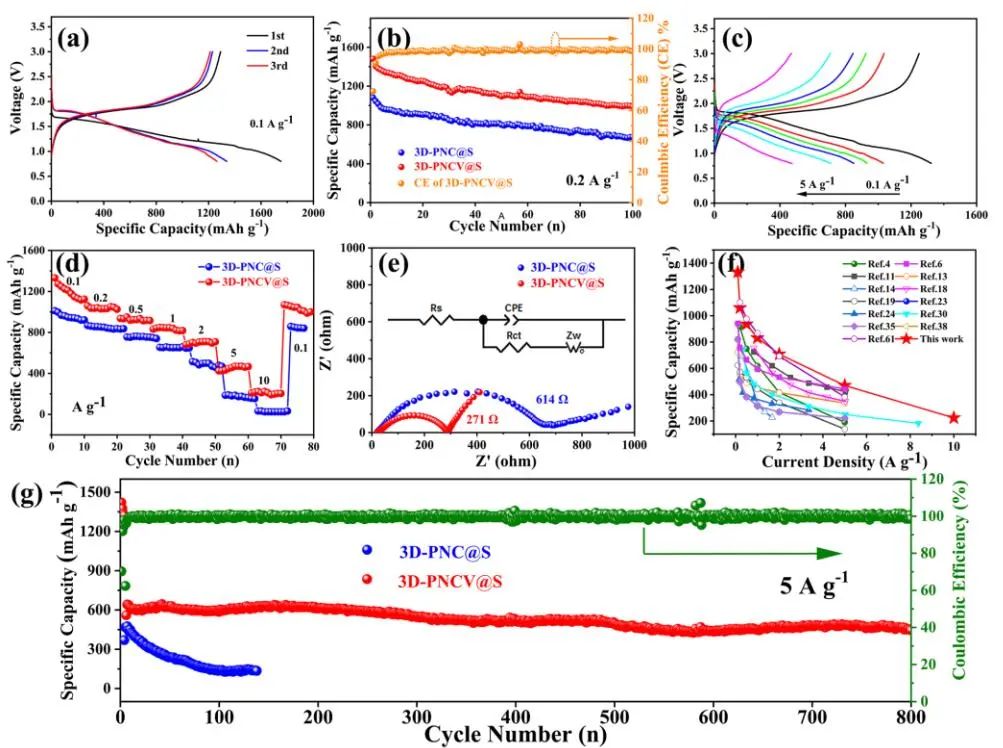

測試發現，具有3D-PNCV的RT Na-S電池可以實現高可逆容量（445 mAh g^-1，在5 A g^-1下超過800次循環），以及優異的倍率性能（在10 A g^-1時為224 mAh g^-1）。

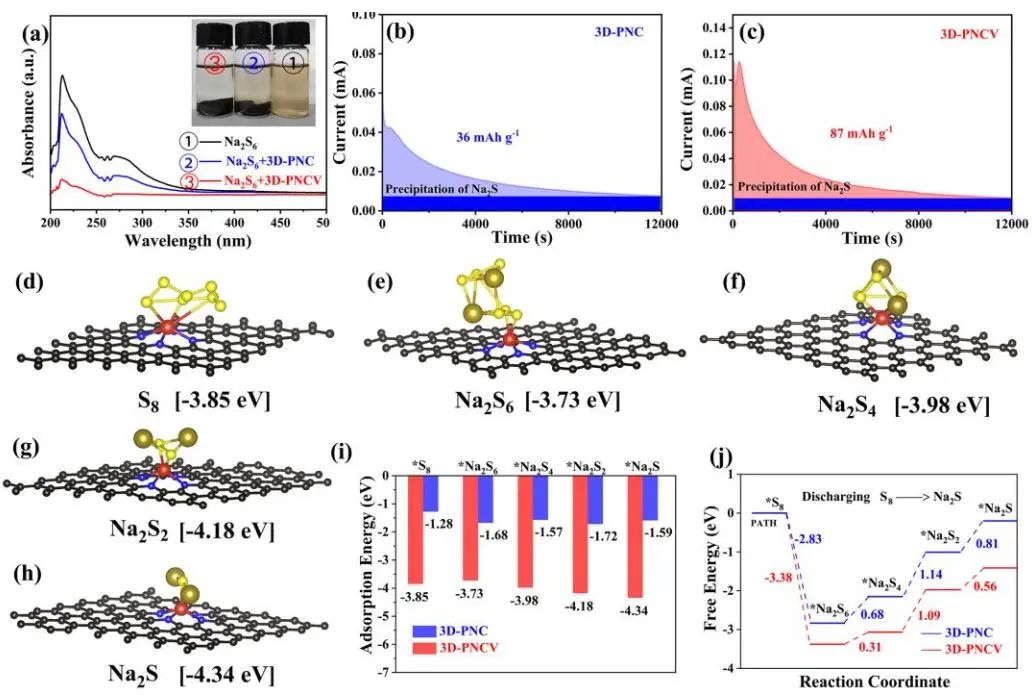

首次利用DFT模擬用于研究金屬單原子催化劑與NaPS之間的界面相互作用。通過Na₂S₄吸附在一系列金屬單原子（SAC）基質（V、Mn等）上的幾何穩定構型以及不同電荷密度模式，計算了Na₂S₄與單原子間的吸附能（E_a），并評估了Na₂S₄對NaPS的錨定能力。

SAC-X（X=V、Mn、Fe、Ni和Co）對Na₂S₄的吸附能分別為-2.93、-0.66、-0.89、-0.27和-0.66 eV，表明其中單原子V對多硫化物的吸附能力最高，可有效抑制多硫化物在整個電化學反應過程中的穿梭效應。

在SAC-X-Na₂S₄體系中，金屬元素d-帶中心與硫的p-帶中心之間的能隙（E_d）決定了反應的結合強度和能壘。較低的E_d有望提高載流子的密度，降低NaPS轉化的能量勢壘，從而提高Na-S化學的催化活性。

還計算了吸附Na₂S₄的SAC的投影態密度（PDOS），SAC-X-Na₂S₄的E_d值為0.17 eV，遠遠低于SAC-(Mn、Fe、Ni和Co)-Na₂S₄體系的E_d值。此外，還計算出SAC-V和SAC-Fe表面Na₂S分解的勢壘分別為0.64和1.40 eV，表明SAC-V可以作為促進Na₂S轉化的高活性位點。

Single-Atom Vanadium Catalyst Boosting Reaction Kinetics of Polysulfides in Na-S Batteries. Adv. Mater., 2022, DOI: 10.1002/adma.202208873.

https://doi.org/10.1002/adma.202208873.

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/3803fad164/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中科大/廣工大AM：3D-PNCV助力高效Na-S電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中科大/廣工大AM：3D-PNCV助力高效Na-S電池

相關推薦
