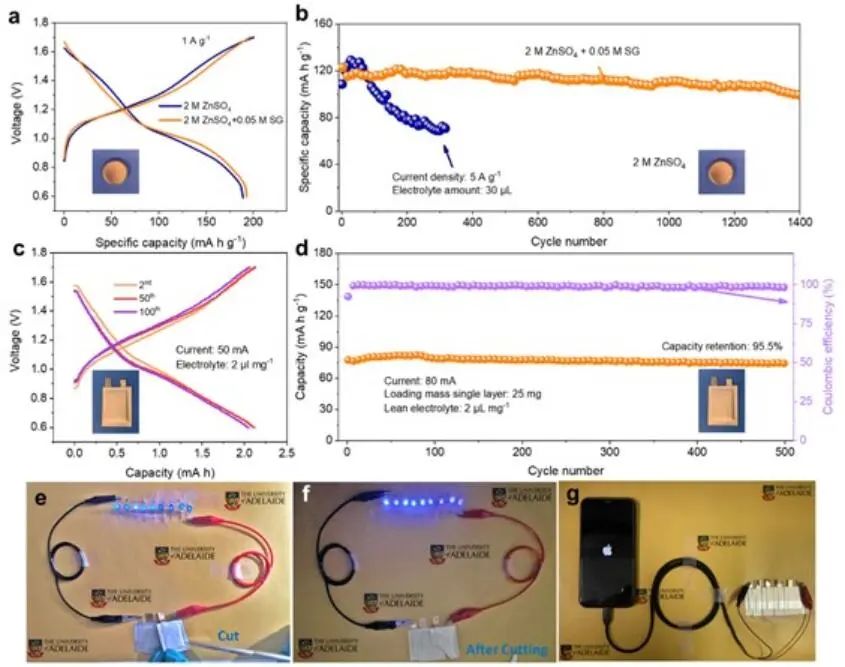

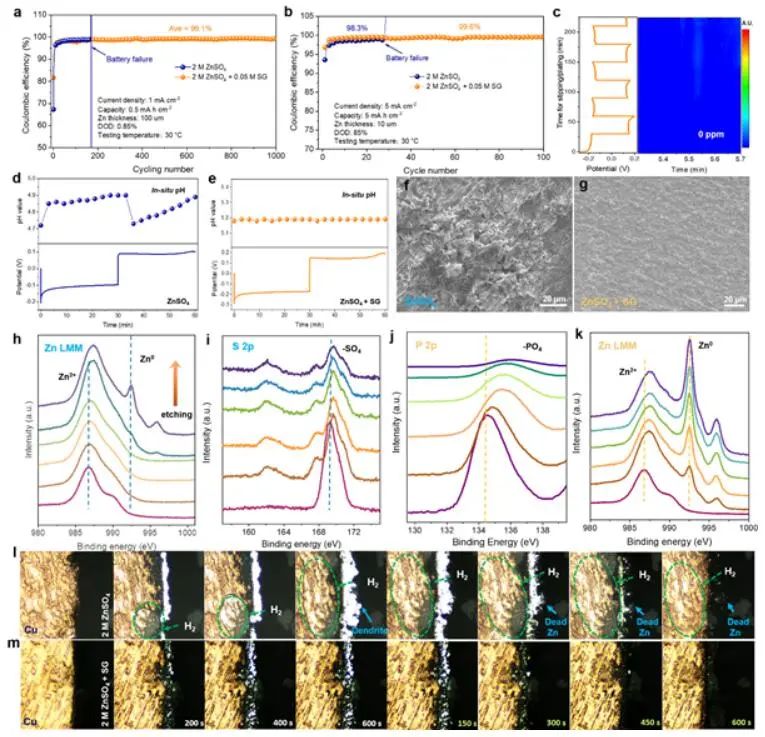

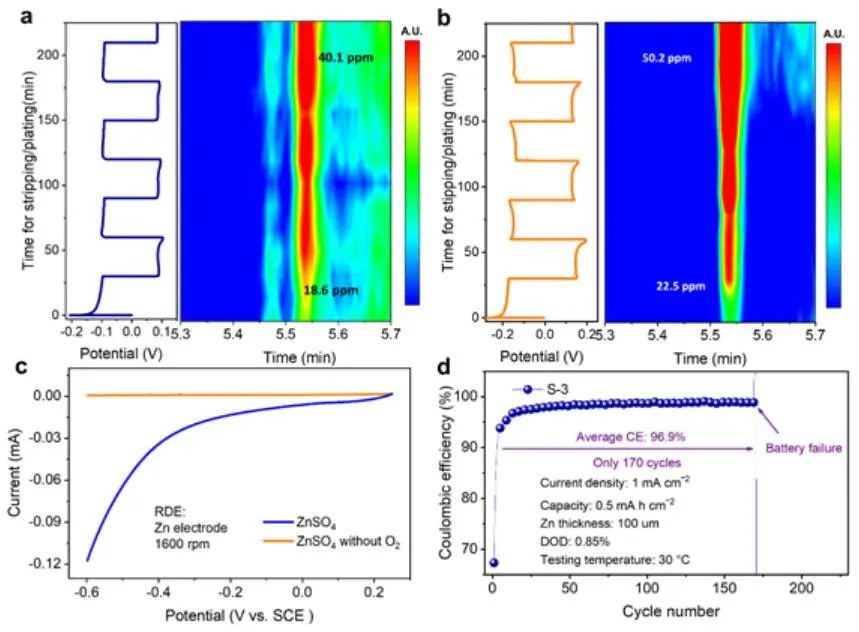

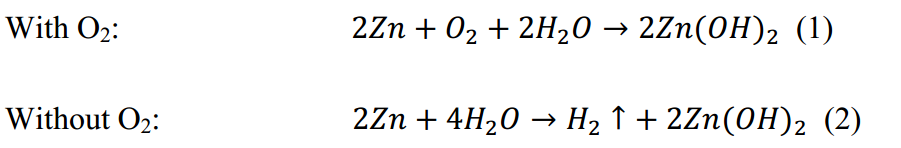

作者使用耐濕且無O2的手套箱準備了四種介質:純水、不含O2的純水、2 M ZnSO4溶液和不含O2的2 M ZnSO4。將尺寸均勻的Zn箔在四種電解質中浸泡一周后,分別標記為S-1、S-2、S-3和S-4。純水中的S-1和S-2電極都會產生白色副產物,這些副產物被收集起來進行拉曼測量。作者采用激光共聚焦掃描顯微鏡和掃描電子顯微鏡(SEM)研究了O2效應引起的Zn表面演化。在含有O2的純水中,S-1電極的3D共焦圖像顯示出大量的針狀副產物。去除O2后,S-2表面產生的副產物較少,表明水中O2促進了Zn(OH)2的積累。圖1. 靜止期Zn行為的基礎研究圖2.電池運行期間的Zn可逆性研究作者提出了一種SG的三功能電解質添加劑,以解決電池在保質期內的Zn問題。為了解SG添加劑在電池靜止期間如何作用于Zn電極,測量了ZnSO4電解質、純SG溶液和混合溶液的pH值。這些測量表明,2 M ZnSO4電解質呈微酸性,pH值為4.72。對于純0.5 M SG溶液,pH值可達到8.30,因此SG可用作pH調節劑。對于0.01 M SG的ZnSO4電解質,pH值增加到5.13,表明H+濃度降低。在純ZnSO4電解質中,Zn表面逐漸從明亮的金屬色變為深灰色,顯示出逐漸加劇的腐蝕反應。Zn電極在純ZnSO4電解質中浸泡2天后顯示出36.3°、39.0°、43.2°和54.3°處的主要Zn峰。浸泡6天后,副產物Zn4SO4(OH)6·xH2O在8.9°處的峰值非常顯著,其強度隨著浸泡時間的延長而急劇增加。20天后,Zn4SO4(OH)6·xH2O的(002)峰強度遠高于金屬Zn,表明副反應破壞了Zn電極。浸泡在含SG電解質中的Zn圖案主要顯示Zn峰,沒有明顯的副產物形成。圖3. SG添加劑對電池靜止時Zn負極副反應的影響在Cu/Zn電池中,作者比較了具有不同SG濃度的ZnSO4電解質中Zn溶解/沉積的可逆性。在0.85%(1 mA cm-2和0.5 mA h cm-2)的低DOD下,具有0.01 M SG的Cu/Zn電池提供了86.4%的高初始CE,但在490次循環后經歷了劇烈的波動。當增加到0.05 M時,Cu/Zn電池顯示出1000次循環的超長循環壽命和99.1%的平均CE。當增加到0.1 M、0.5 M和1.0 M時,Zn溶解/沉積的初始CE值和循環壽命會隨著Zn溶解/沉積離的極化程度增加而逐漸降低。通過使用薄Zn電極(10 μm)應用了85%的超高DOD。在85%的DOD下,Cu/Zn電池在2 M ZnSO4中僅循環30次后就顯示出CE波動,表明由于Zn的快速消耗導致其壽命有限。在30個周期內,平均CE僅為98.3%。具有10 μm Zn箔的Cu/Zn電池在含SG的電解質中循環壽命超過100次,CE高達 99.6%,證明了SG在嚴格的工作標準下的有效性。圖4. SG添加劑對電池運行時Zn可逆性的影響圖5.全電池表征
