javabus新的入口是什么,白天躁晚上躁天天躁999,日本老熟mature bbw

釩氧化物(VO_x)由于V的多重氧化態而具有可調的表面電子結構，它可以作為具有適當能帶結構和O₂活化性能的高效光催化劑。然而，VO_x具有活性低和穩定性差的缺點，通過應變工程調整V位點電子結構是一種提高VO_x光催化性能的有效策略。

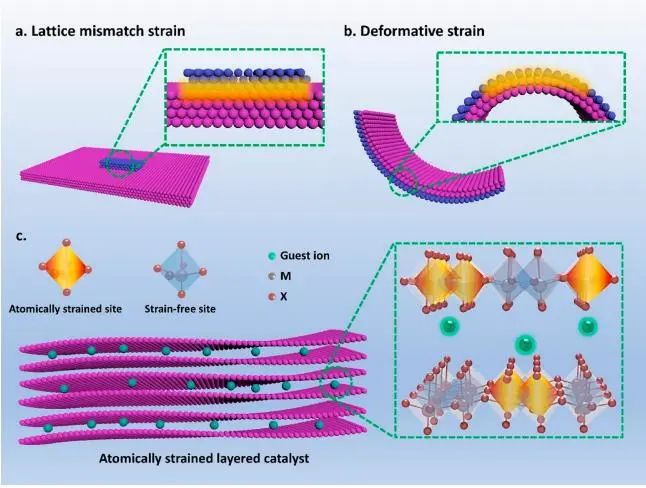

納米材料的應變工程主要是通過產生界面失配或變形來實現的，插入堿金屬離子能夠在原子水平上調整應變效應。通過插入這些客體離子，VO_x的電荷和自旋密度可以重新分布，從而調節活性位點含氧中間體的吸附能。

近日，清華大學李亞棟、張亮和北京理工大學陳文星等采用水熱法在原子尺度上以小疇應變將微量鈉離子插入V₂O₅晶格間隙中(原子應變Na⁺?V₂O₅)，以提高其光催化活性和穩定性。

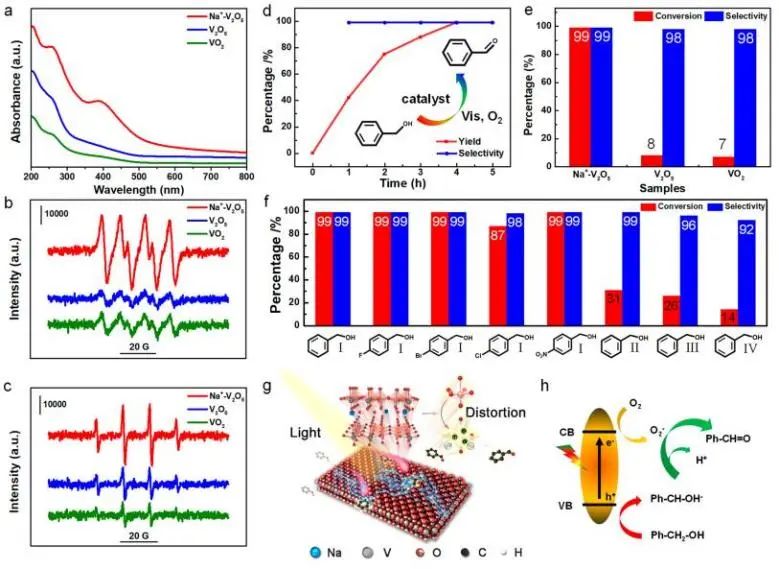

實驗結果表明，所制備的Na⁺?V₂O₅光催化劑表現出高產率和選擇性的光催化氧化苯甲醇制備苯甲醛性能，其在420 nm光照下4小時，苯甲醛的產率和選擇性最高都為99%。機理探究實驗結果表明，Na⁺?V₂O₅可以更有效地激活O₂分子轉化為超氧自由基，這對于苯甲醇的光催化氧化比其他自由基更重要；表面應變位點促進了O₂的活化，進而實現了有效的光催化氧化過程。

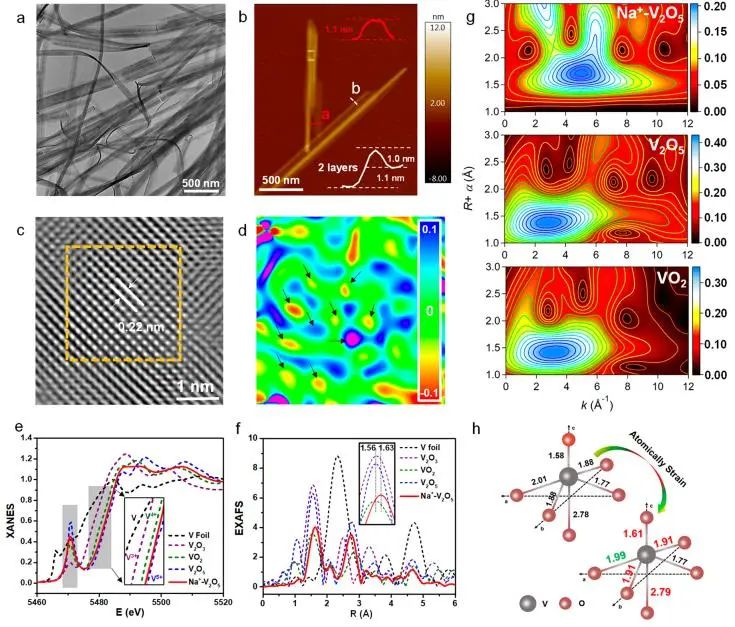

實驗結果和理論計算表明，Na⁺?V₂O₅中的V?O鍵長度(1.871±0.143 ?)比V₂O₅中的V?O鍵(1.853±0.143 ?)長0.97%，證實了Na⁺誘導了鍵畸變。此外，相比于V₂O₅，O₂可以強烈地與Na⁺?V₂O₅表面(?1.045 eV)結合，并橋接兩個表面V原子；在吸附過程中，大量電荷(0.69 e)從Na⁺?V₂O₅表面轉移到O₂分子上，O₂分子表面親和性的改善可促進后續的光催化過程，并顯著提高其光催化性能。同時，Na⁺的插入向表面V位點提供了電荷，從而降低了表面V原子的氧化狀態。

更重要的是，Na⁺?V₂O₅(0.71)中的反鍵合態和鍵合態都相對于原始V₂O₅(約0.00)下移，導致更多鍵合態低于費米能級，因此產生更強的V?O₂相互作用。該項工作揭示了通過鈉插入原子應變工程來改善VO_x光催化性能的機制，也為合理設計選擇性光氧化反應的應變型催化劑提供了新的策略。

Atomically Strained Metal Sites for Highly Efficient and Selective Photooxidation. Nano Letters, 2023. DOI: 10.1021/acs.nanolett.3c00256

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/671c362f32/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nano Letters：原子應變金屬中心，實現高效選擇性光氧化苯甲醇

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nano Letters：原子應變金屬中心，實現高效選擇性光氧化苯甲醇

相關推薦

分享到：
