二十四小时免费观看完整版,免费国产va在线观看视频,国产偷国产偷亚洲高清swag

在堿性介質中，氧化物電催化劑的動態表面重構被廣泛觀察到，特別是對于層狀雙氫氧化物（LDH），但對于如何促進向所需表面的重構以促進析氧反應（OER）知之甚少。

基于此，新加坡南洋理工大學范紅金教授和暨南大學麥文杰教授（共同通訊作者）等人報道了通過原位硫（S）摻雜誘導NiFe-LDH納米片的表面重構，其程度高于通過自然電化學活化誘導的表面重構。

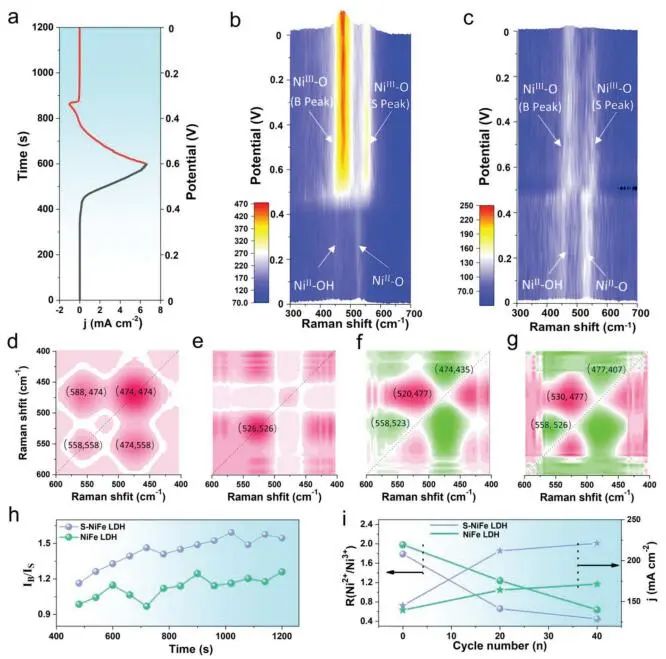

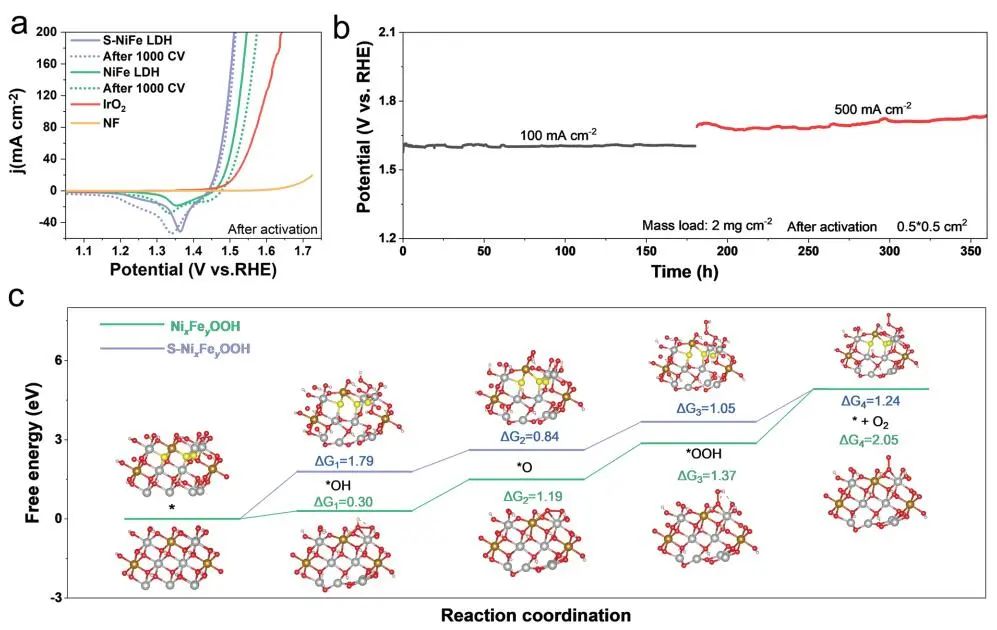

生成的S-Ni_xFe_yOOH可以優化中間吸附并促進OER動力學，對比未摻雜的相，重構的S-氫氧化物催化劑表現出優異的OER活性和長期耐用性。

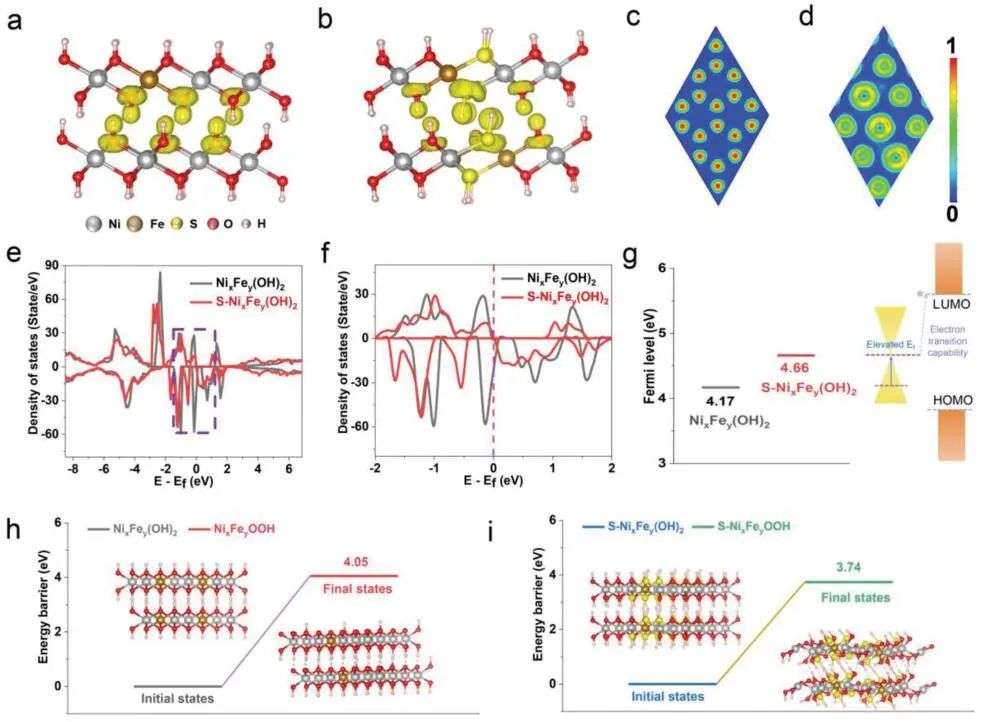

通過密度泛函理論（DFT）計算，以預測S-摻雜對電子結構和活化能壘的影響。NiFe-LDH（Ni_xFe_y(OH)₂）具有典型的正主體層和電荷平衡中間層的層狀結構。引入S元素（表示為S-Ni_xFe_y(OH)₂）后，S原子可以重新分布局部電荷平衡中間層，新形成的電子云分布擴大。

電子定域函數的比較意味著S-Ni_xFe_y(OH)₂中Ni的電子離域程度比Ni_xFe_y(OH)₂中的更高，表明該位點的原子具有高反應性，并且在充電狀態期間將容易進一步演化為高價構型。

由于電子在高能表面中的分布增加，S-Ni_xFe_y(OH)₂（4.66 eV）的費米能級高于Ni_xFe_y(OH)₂（4.17 eV），表明前者具有更強的電子供給能力和電化學反應性，Ni_xFe_y(OH)₂中脫氫反應的活化能為4.05 eV。

當引入S原子時，Ni_xFe_y(OH)₂的活化自由能降至3.74 eV，表明反應動力學更快，熱力學行為更有利。對比原始的Ni_xFe_y(OH)₂，不同量的S的引入可以降低表面重建的能量勢壘，從而促進原始LDH向氫氧化氧層的轉化程度。結果表明，S的引入可以有效地優化局部電子結構并降低預催化劑的活化能壘。

Promoting Surface Reconstruction of NiFe Layered Double Hydroxide for Enhanced Oxygen Evolution. Adv. Energy Mater., 2022, DOI: 10.1002/aenm.202202522.

https://doi.org/10.1002/aenm.202202522.

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/80fe16efbd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南洋理工/暨大AEM：NiFe LDH的表面重構助力OER

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南洋理工/暨大AEM：NiFe LDH的表面重構助力OER

相關推薦
