国产偷人妻精品一区,小娥的性荡生活第40章,337p大胆啪啪私拍人体

在水系鋅離子電池（ZIB）正極中引入氧空位可顯著改善Zn²⁺的擴散動力學，從而提高電化學性能。然而，氧空位在水系電解質循環過程中的穩定性一直被忽視。

圖1 材料表征

哈爾濱工業大學張乃慶、趙光宇、湘潭大學呂蓬勃等系統地研究了填充N對穩定氧空位和提高Zn₃V₂O₇(OH)₂·2H₂O（ZVO）循環穩定性的影響。

實驗結果表明，填充N后，N元素在材料內部的分布呈現出由外向內的梯度。換句話說，由于NH₃熱處理方法是由外向內擴展的，因此材料表面的 N元素在向氧空位的填充更為徹底。

梯度N填充的獨特結構導致氧空位從電極表面分離，在充放電過程中內部氧空位濃度的變化極小，這就確保了正極的電化學性能可以在較長的循環壽命內保持不變。

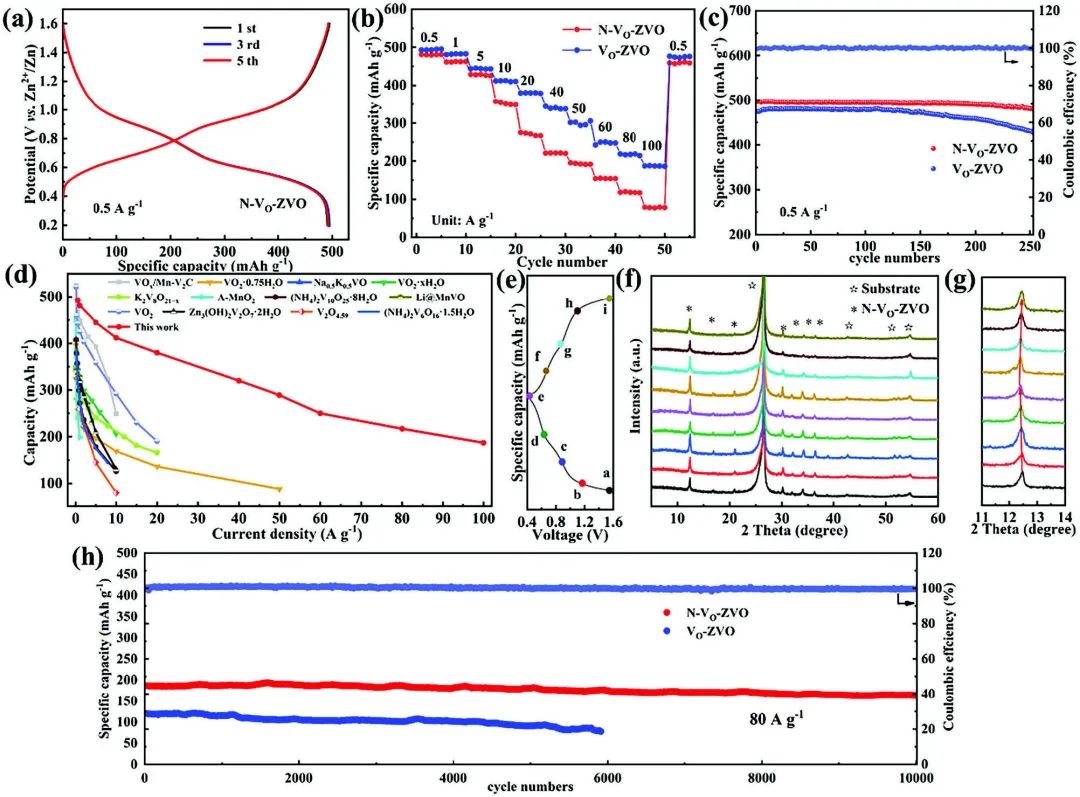

圖3 電化學性能研究

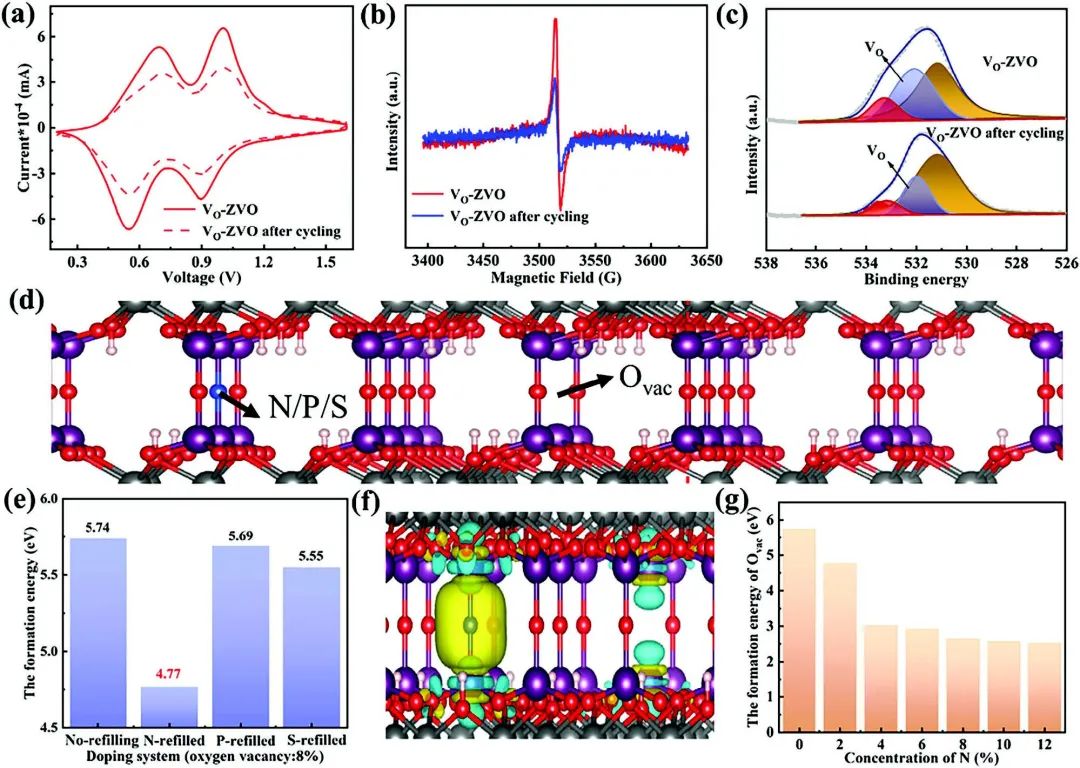

理論計算和實驗結果表明，N原子的重新填充（與P原子和S原子相比）可降低氧空位的形成能（4.77 eV vs. 5.69 eV和5.55 eV），從而使氧空位更加穩定。此外，得益于N的梯度濃度填充，ZVO表現出更低的Zn²⁺遷移勢壘（0.19 eV）。

正如預期的那樣，所設計的N-VO-ZVO正極在100 A g^-1的條件下表現出186 mAh g^-1的超高倍率性能。更重要的是，由于N的梯度濃度填充，氧空位更加穩定，因此在10000次循環后，容量保持率達到 84.9%。

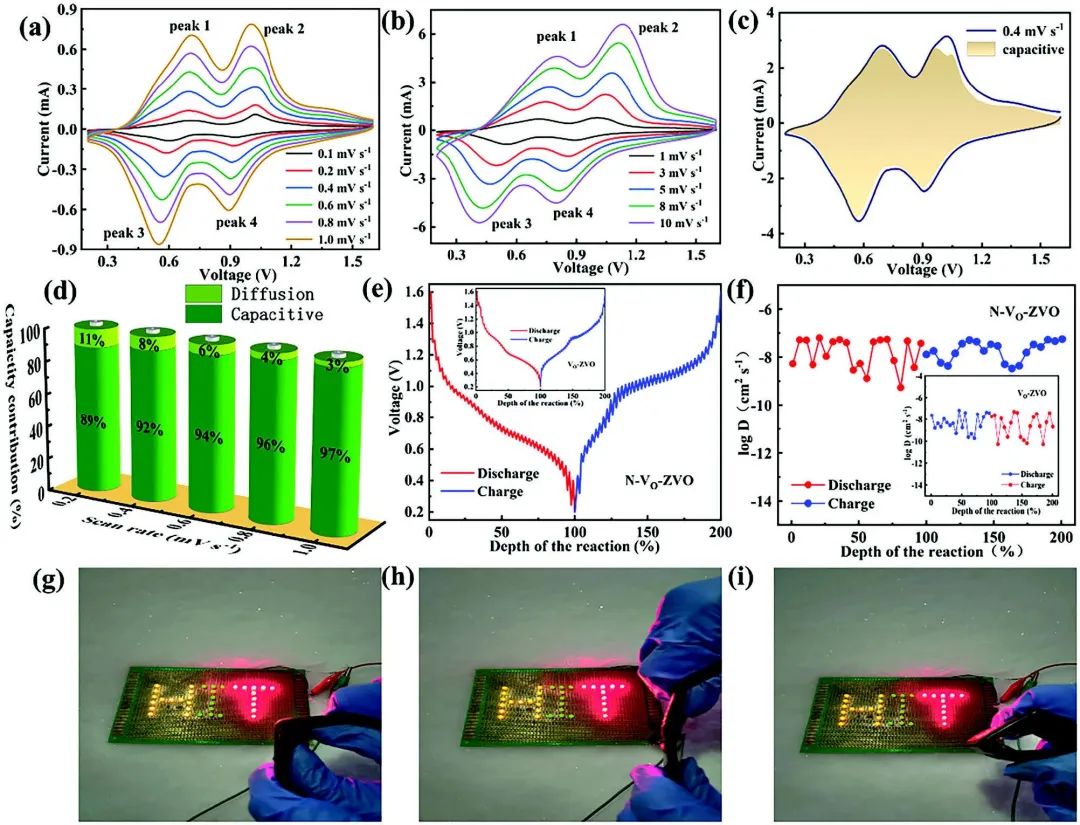

圖3 動力學研究

Gradient Concentration Refilling of N Stabilizes Oxygen Vacancies for Enhanced Zn2+ Storage. Advanced Energy Materials 2023. DOI: 10.1002/aenm.202301730

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/98aa1a20d8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

張乃慶/趙光宇/呂蓬勃AEM：梯度濃度N填充穩定氧空位，增強Zn2+儲存性能

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

張乃慶/趙光宇/呂蓬勃AEM：梯度濃度N填充穩定氧空位，增強Zn2+儲存性能

相關推薦
