澳门永久av免费网站,欧洲精品码一区二区三区,yyy6080韩国三级理论

在減少鋰離子電池中鈷等稀有元素的背景下，尖晶石結構的有序 LiNi_0.5Mn_1.5O₄ (o-LNMO)重新引起了人們的興趣。o-LNMO以低倍率經歷兩個兩相反應。然而，尚不清楚這種現象是否也適用于高倍率。

在此，布魯克海文國家實驗室胡恩源教授、大阪市立大學Kingo Ariyoshi等人通過時間分辨 X 射線衍射研究了 o-LNMO 的速率依賴性相變行為。結果表明，對于慢速和快速充電和放電，都存在固溶反應的狹窄區域。

體相變在快速充放電條件下是高度不對稱的。在快速充電過程中，它是由顆粒之間的異步反應產生的逐顆粒機制。在快速放電過程中，粒子外層可能存在由Li_0+xNi_0.5Mn_1.5O₄向Li_1+xNi_0.5Mn_1.5O₄轉變的核殼機制。同時Li_0.5Ni_0.5Mn_1.5O₄相受到抑制，并且僅通過弛豫時Li的重新分布而出現。

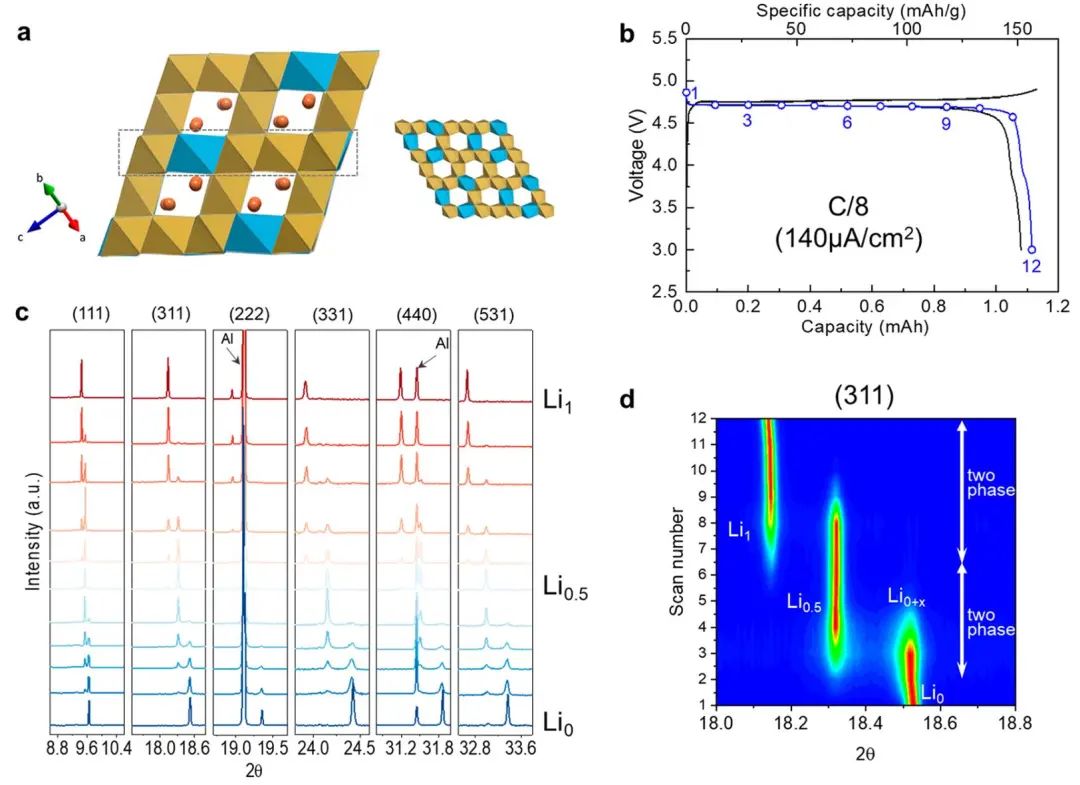

圖1. o-LNMO在平衡循環條件下的相變行為

總之，該工作表明了充放電快慢在o-LNMO相變行為中的關鍵作用。o-LNMO在高倍率、大過電位下的相變路徑與平衡循環過程不同。在快速充電過程中，由于不同粒子之間的不同步反應，相變遵循粒子間的模式。在快速充電開始時，Li₁相輕微脫氫形成Li_1-x相，隨后發生固溶型反應。在快速放電過程中，相變可能遵循核-殼型模式。

在快速放電開始時，Li₀相發生輕微的鋰化，形成Li_0+x相，也發生固溶型反應。粒子的外層繞開中間的Li_0.5直接從Li_0+x轉變為Li₁相。在弛豫過程中，鋰在粒子內重新分布導致Li_1+x向Li₁和Li_0.5+x向Li_0.5相轉變。這些結果表明，Li_0+x到Li_1+x躍遷的能量勢壘可能相當小，從而允許大多數粒子在局部交換電流變化的情況下經歷這樣的躍遷。

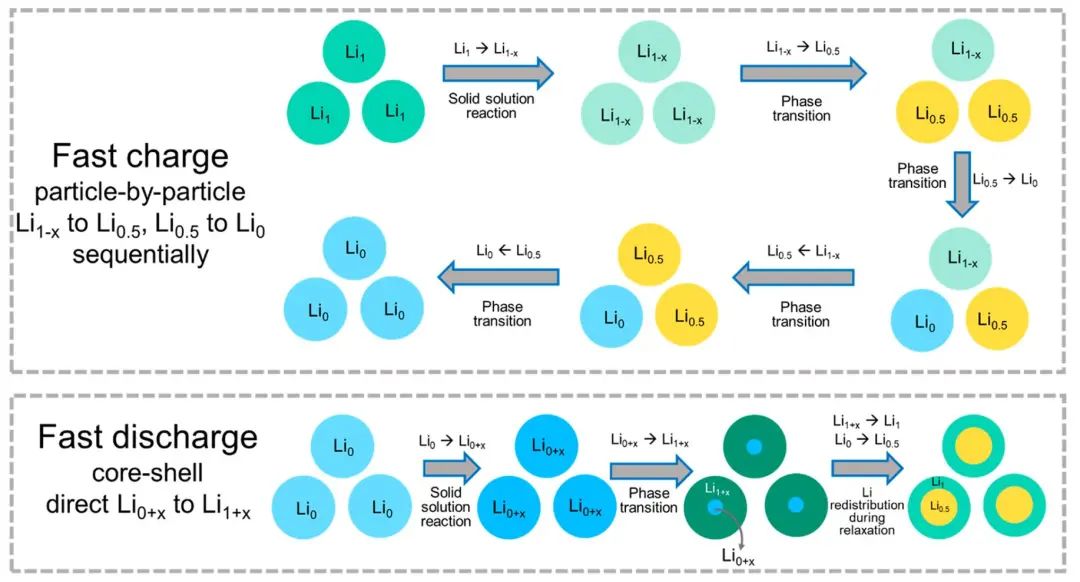

圖2. o-LNMO的速率相關相變路徑綜述

Asymmetric Lithium Extraction and Insertion in High Voltage Spinel at Fast Rate, Nano Letters 2023 DOI:10.1021/acs.nanolett.3c02042

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/9d08af0163/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Nano Letters：高壓尖晶石中快速不對稱脫嵌鋰

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Nano Letters：高壓尖晶石中快速不對稱脫嵌鋰

相關推薦
