chinese国产hd中国熟女,牲欲强的熟妇农村老妇女视频,欧美男生射精高潮视频网站

鋰氧電池（LOB）因具有 3500 Wh/kg^-1 的超高理論能量密度引起了全世界的關注。然而LOB 的實際應用受到OER 和 ORR 動力學緩慢、副反應導致充電性能差以及鋰（Li）負極的腐蝕等阻礙。

在此，新加坡國立大學陳偉教授、新加坡科技研究局A*STAR張佳等團隊將具有不同空腔尺寸的苯并冠醚（BCEs）用作電解質添加劑，以利用其對Li⁺的強結合。使用苯并-18-冠醚-6（B18C6）的電池放電容量最大，達到 14948 mAh g^-1。充電時，這些添加劑通過與Li⁺的強結合以及擴展電解質/Li₂O₂ 界面，加速了Li₂O₂ 的氧化，從而提高了可逆性，降低了充電過電位，延長了循環(huán)壽命。

此外，這些添加劑還能通過調節(jié)Li⁺遷移和電子交換穩(wěn)定鋰負極，減少鋰枝晶生長和負極腐蝕。

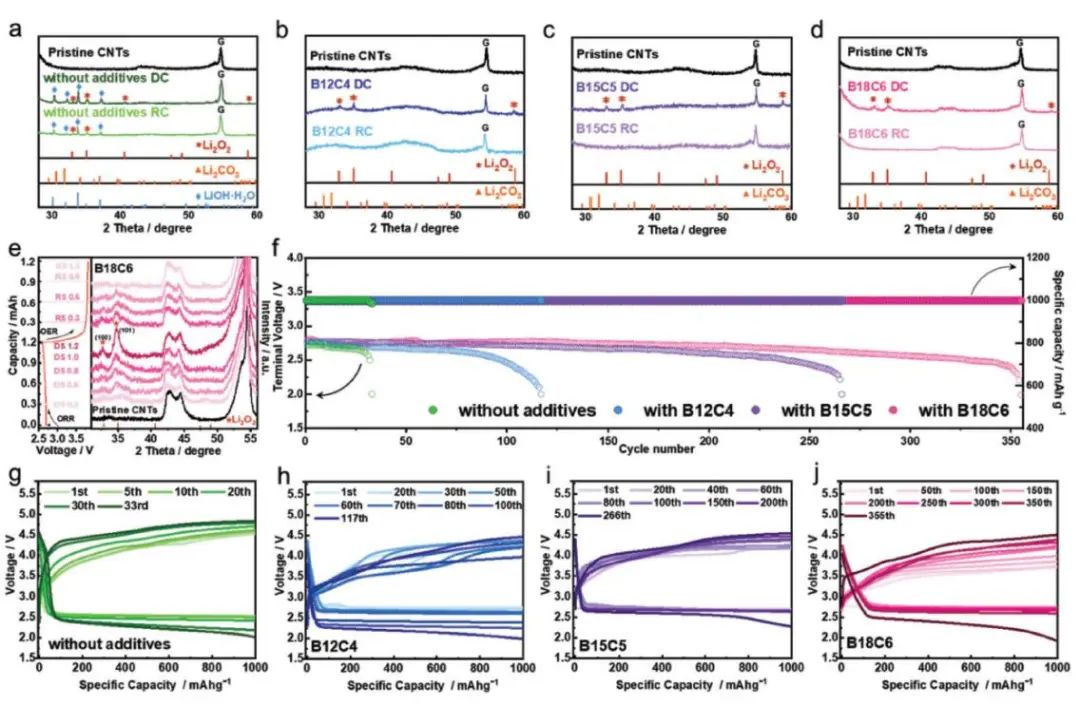

圖1. B18C6的鋰離子電池的電池性能

總之，該工作將具有不同空腔尺寸的BCEs作電解質添加劑。在ORR過程中，含有 B18C6 的電池放電容量最高，達到 14 948 mAh g^-1。這種顯著的性能可歸因于B18C6 較大的空腔尺寸，它為形成高度穩(wěn)定的 [B18C6-LiO₂-Li⁺] 復合物提供了更多的結合位點。在 OER 過程中，這些添加劑由于與 Lⁱ⁺結合力強，會促進Li₂O₂的分解。此外，較小尺寸的Li₂O₂顆粒導致電解質/Li₂O₂ 界面變大，從而增強了Li₂O₂的氧化動力學。

因此，使用 BCEs 的電池具有更高的可逆性能，并降低了 OER 過電位。基于 B18C6 的電池在電流速率為 200 mA g^-1 時顯示出最低的充電過電位。此外，添加 BCEs 還能通過平衡 Li⁺ 離子遷移和調節(jié)電子交換來穩(wěn)定鋰金屬負極，從而減少枝晶生長和腐蝕。因此，該項工作為BCE作為高性能LOB添加劑的合理設計提供了見解。

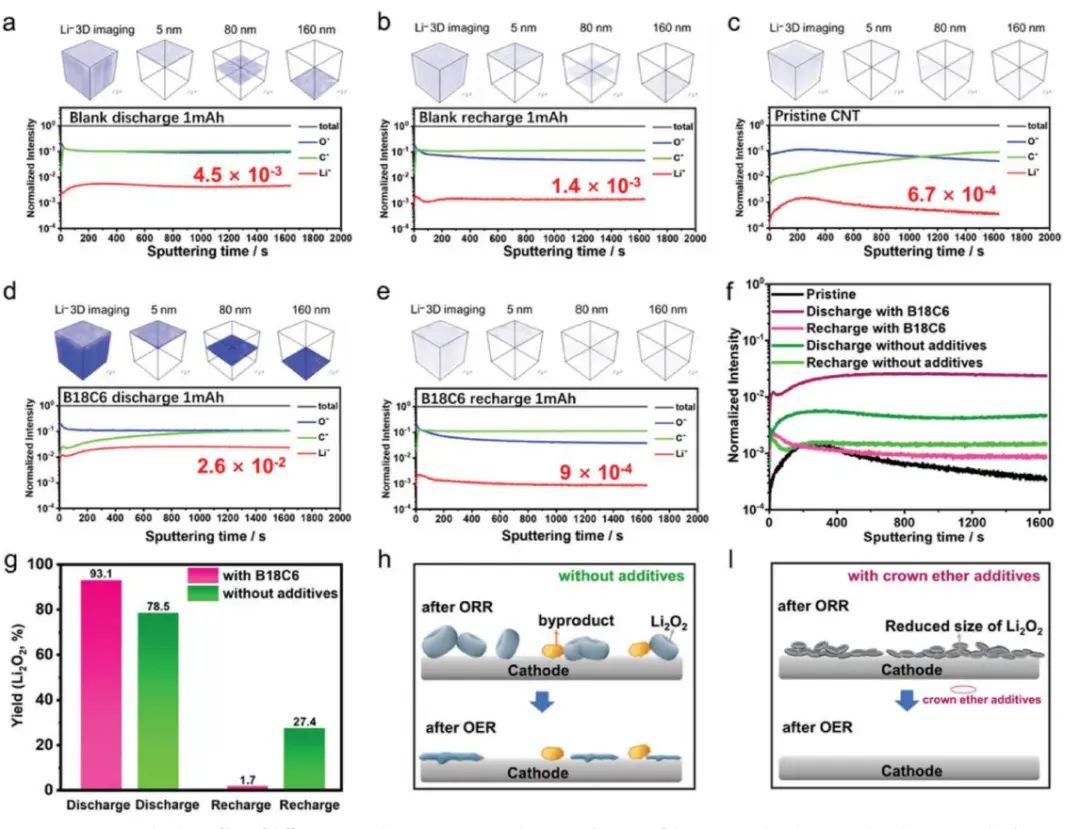

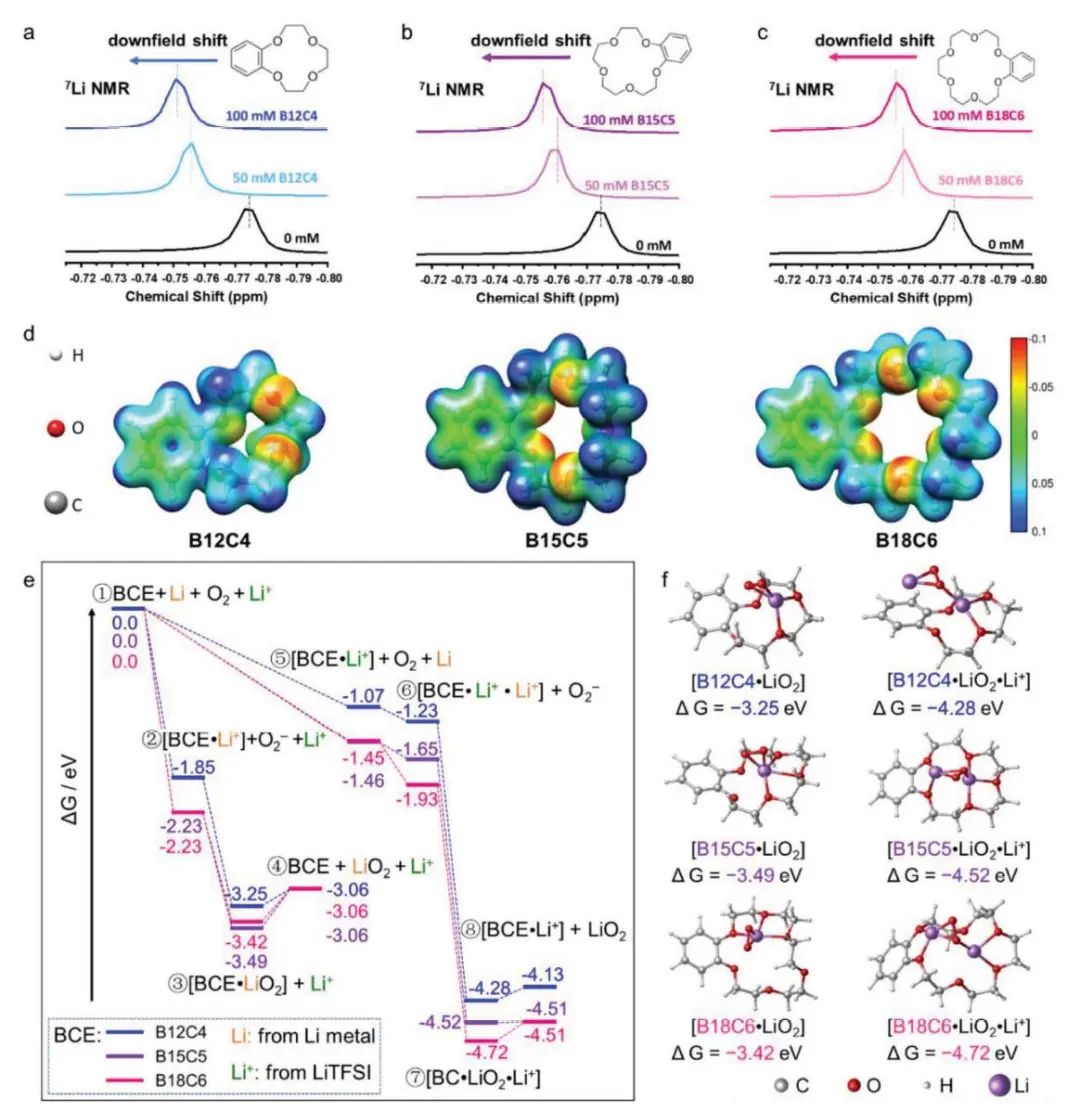

圖2. BCE作用機制探究

Rational Design of Benzo-Crown Ether Electrolyte Additives for High-Performance Li-O₂Batteries, Advanced Energy Materials 2023 DOI: 10.1002/aenm.202301748

原創(chuàng)文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/b84cba9271/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?陳偉/張佳AEM：苯并冠醚電解液添加劑的合理設計助力高性能Li-O2電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?陳偉/張佳AEM：苯并冠醚電解液添加劑的合理設計助力高性能Li-O2電池

相關推薦
