挺进邻居漂亮的娇妻,天堂www在线,阿娇打开双腿露白内裤图片

鋰基非水氧化還原液流電池（LRFB）具有更高的工作電壓和理論能量密度，有望成為傳統水性氧化還原液流電池的替代系統。然而，離子選擇性膜的使用限制了LRFB的大規模適用性。

在此，美國辛辛那提大學蔣建兵教授團隊報告了一種基于全有機雙相體系的高壓無膜LRFBs，采用Li金屬負極和2,4,6-三-(1-環己基氧基-4-亞氨基-2,2,6,6-四甲基哌啶)-1,3,5-三嗪(三TEMPO)、正丙基吩噻嗪(C3-PTZ)和三(二烷基氨基)環丙烯(CP)正極。在靜態條件下含0.5 M氧化還原活性物質的Li||Tri-TEMPO, Li||C3-PTZ以及Li||CP電池，在電流密度為1 mA/cm²、溫度為27℃、55天內循環100次，容量保持率分別為98%、98%和92%。

Li||Tri-TEMPO (0.5 M)電池的初始平均放電電壓為3.45 V，能量密度約為33 Wh/L。在電流密度為1.5 mA/cm²、溫度為27℃的情況下，該電池在45天內100次循環的容量為81%，平均庫侖效率為96%，能源效率為82%。

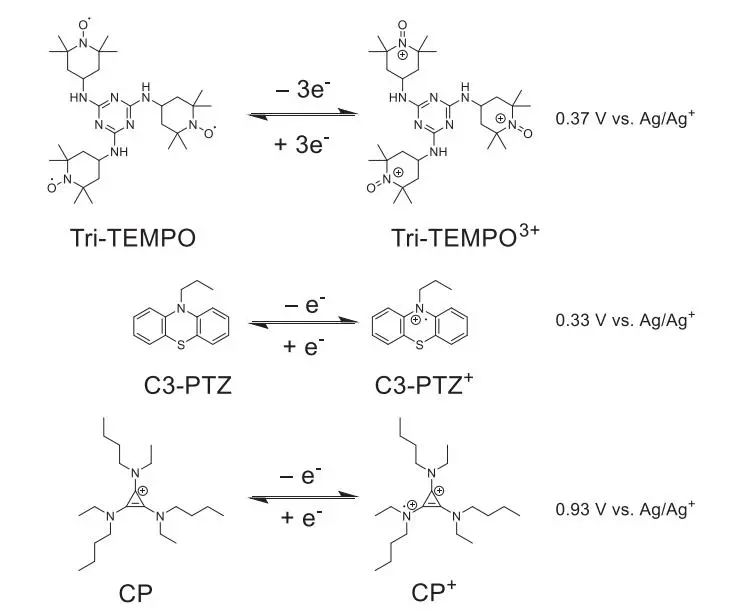

圖1. 有機氧化還原物質的化學式與氧化還原電壓

總之，該工作報道了一種具有高電壓和高能量密度的非水雙相無膜鋰基氧化還原液流電池。基于鹽析效應，使用離子液體（BMP-TFSI）和有機碳酸酯（FEC）作為電解質開發了非水雙相體系。作者在分析了11種有機氧化還原活性化合物后，選擇了三種氧化還原活性正極材料，即Tri-TEMPO、C3-PTZ和CP。最初，0.1 M和0.2 M Li||Tri-TEMPO靜態雙相無膜電池進行100次充放電循環，容量保持率分別為99.87%和99.91%。0.1 M 和 0.2 M Li||Tri-TEMPO 雙相電池的能量密度分別約為 7.2 和 16.6 Wh/L。

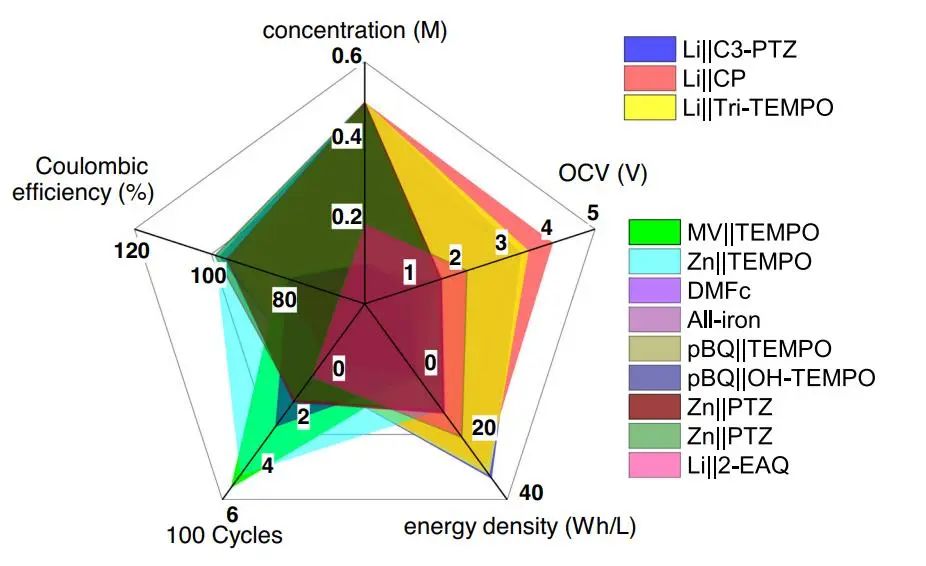

為了提高能量密度，作者組裝了 0.5 M Li||Tri-TEMPO 無膜靜態電池并進行了 100 次循環。它的容量保持率約為98%，CE為96%，能量密度為34 Wh/L。為了確認所提出的雙相系統的多功能性，在靜態條件下在無膜電池中測試了另外兩種氧化還原活性材料，即 C3-PTZ 和 CP。0.5 M Li||C3-PTZ 和 0.5 M Li||CP 雙相靜態電池的放電電壓分別為 3.42 和 3.94 V，高于之前報道的雙相無膜電池系統。

最終，作者提出在未來的工作中，可以實施幾種策略來改善系統的動力學和整體性能，具體為：（1）優化電池內的流速以增強傳質動力學;（2）選擇合適的支持電解質（鹽），以提高電解質的電導率以調節整體電池動力學；（3）針對靜態和流動條件實施先進的電池設計，以減少正極電極的死體積，以提高容量利用率以及（4）在流動條件下減輕正極材料在液/液界面處從正極電解液到負極電解液的交叉，以進一步提高庫侖效率。

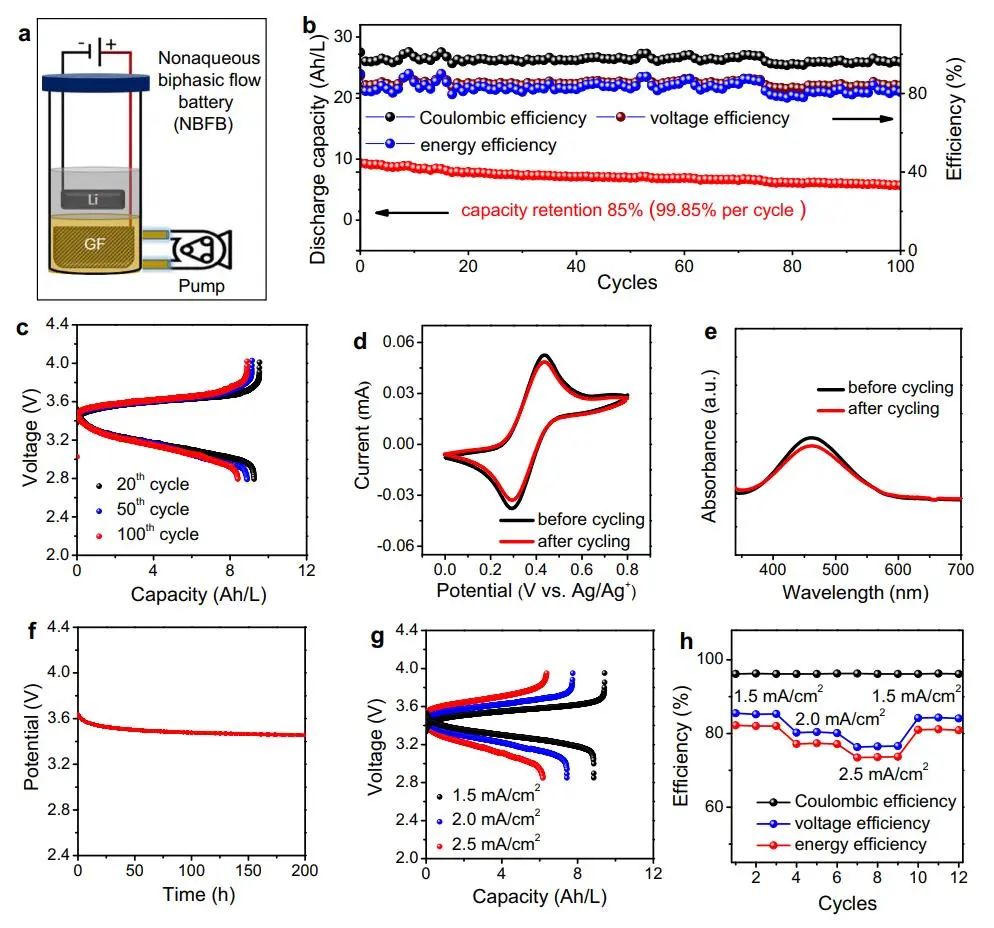

圖2. 0.5 M Li||Tri-TEMPO 基無膜非水雙相液流電池 (NBFB) 的性能

Development of high-voltage and high-energy membrane-free nonaqueous lithium-based organic redox flow batteries, Nature Communications 2023 DOI:10.1038/s41467-023-40374-y

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/c06e6e5fca/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?蔣建兵Nature子刊：高電壓高能無膜非水鋰基有機氧化還原液流電池的開發

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?蔣建兵Nature子刊：高電壓高能無膜非水鋰基有機氧化還原液流電池的開發

相關推薦
