亚洲码和欧洲码一码二码三码,娇妻在上司的胯下娇吟,gogogo免费高清在线观看韩国

全固態鋰金屬電池（ASLMB）由于其高安全性和能量密度而被認為是非常有前途的儲能裝置。然而，目前固體電解質在氧化穩定性和離子傳輸性能方面的局限性已成為其實際應用中的基本障礙。

在此，中科院青島能源所崔光磊研究員、鞠江偉副研究員及青島科技大學周新紅教授等人通過原位聚合高鹽聚乙二醇二縮水甘油醚（PEGDE）基底并植入一個三維多孔Li₁₀GeP₂S₁₂骨架（p-LGPS）以緩解上述問題。其中，聚PEGDE的抗氧化能力隨LiTFSI濃度的增加而增加。當LiTFSI濃度達到60 wt% 時，電化學窗口擴大到 4.7 V。分子動力學模擬證實，聚PEGDE更多的EO鏈段與Li⁺配位，從而大大降低了聚合物的HOMO能級。然而，實驗數據表明更高的氧化電位是以降低Li⁺電導率（σ_Li+）為代價的。

因此，作者進一步提出將p-LGPS植入高鹽聚PEGDE中。高鹽聚合物基底不僅實現了高電壓耐受性，而且通過原位聚合進一步整合了電解質/電極界面。同時，3D多孔骨架為Li⁺傳輸構建了一個連續的快速通道，從而大大提高了電解質的σ_Li+。

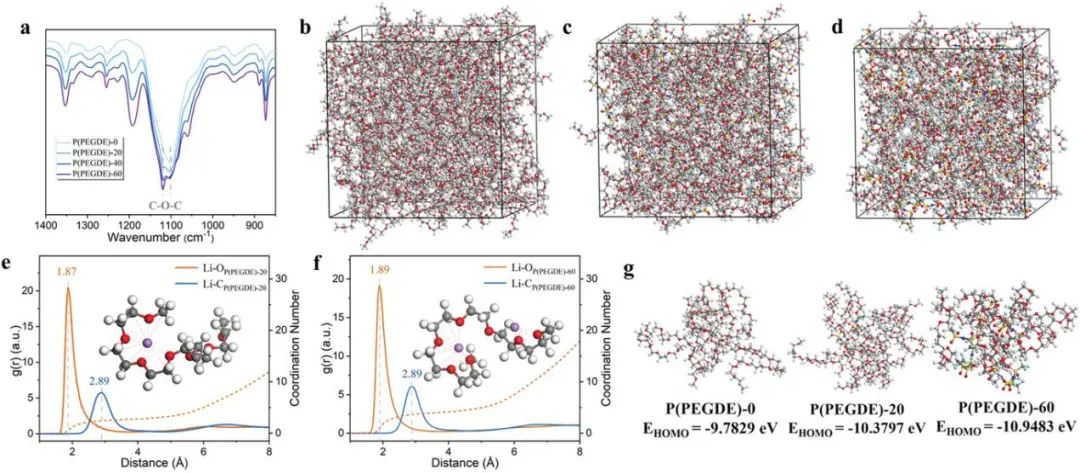

圖1. 聚PEGDE氧化穩定性增強機制

基于優化設計目的，作者成功制備了具有寬電化學穩定電壓窗口（5 V）、優異σ_Li+（7.7×10^-4 S cm^-1）及致密界面接觸的創新復合電解質。此外，利用聚合物對硫化物相的保護，聚PEGDE/p-LGPS復合材料（3D復合材料）與鋰金屬完美兼容。即使電流密度為0.4 mA cm^-2，Li|3D復合材料|Li也可以穩定循環400小時。

因此，在協同作用的幫助下，ASLMBs的室溫性能完全被激活，基于該復合電解質設計的LiNi_0.8Mn_0.1Co_0.1O₂（NCM811）|3D復合材料|Li電池具有出色的放電容量（219 mAh g^-1@0.1 C）、卓越的倍率性能（136 mAh g^-1@0.5 C）和在4.5 V截止電壓下長達200圈的循環壽命，平均庫倫效率超99.6%。總之，這項研究提出了一種可靠的方法來彌補固體電解質在電壓、電導率等方面的不足，為安全鋰電池的實際應用提供有價值的參考。

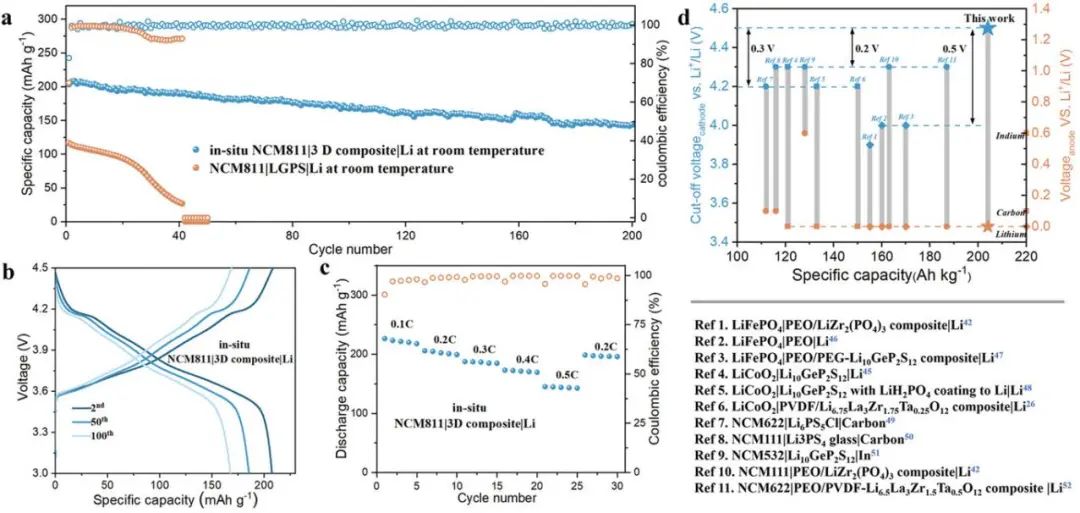

圖2. 基于3D復合電解質的ASLMB的電化學性能

Percolated Sulfide in Salt-Concentrated Polymer Matrices Extricating High-Voltage All-Solid-State Lithium-metal Batteries, Advanced Science 2022. DOI: 10.1002/advs.202202474

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/118a85d8b9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

崔光磊/周新紅/鞠江偉：最新Advanced Science！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

崔光磊/周新紅/鞠江偉：最新Advanced Science！

相關推薦
