免费看成人a片无码视频尤物,色综合久久无码五十路人妻,胖女人做爰全过程免费的视频

Adv. Sci.：多孔Al2O3負載Ir?CoO活性中心，實現高效持久光熱催化CO2轉化

與單一的光驅動或傳統的熱催化CO₂還原反應相比，熱能和光能耦合的光熱催化過程克服了單一的太陽能驅動催化過程中活性低和熱催化反應條件苛刻的缺點，從而為在相對溫和的條件下實現CO₂高效轉化提供了新的途徑。然而，大多數光熱催化劑是由金屬納米顆粒修飾的基于金屬氧化物的半導體制成的，其具有固有的局限性，包括狹窄的光吸收光譜和低的電荷分離效率。

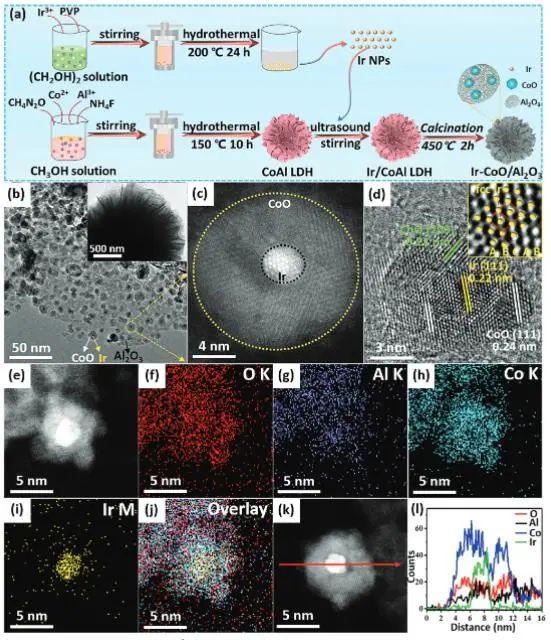

基于此，山東大學王鳳龍和中科院山西煤炭化學研究所溫曉東等以Ir/CoAl LDH復合材料為前驅體，制備出顯著增強光熱催化CO₂轉化為甲烷的Ir?CoO/Al₂O₃催化劑。其中，CoO載體發揮雙重關鍵作用：

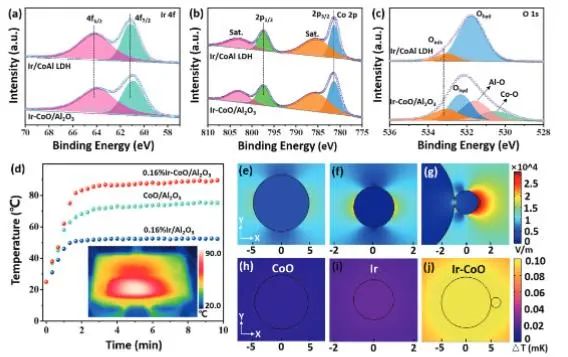

1.形成親密的Ir?CoO界面，加速光誘導電荷載流子的產生和運輸；

2.作為“納米加熱器”，迅速提高活性中心周圍的局部溫度，這有利于CO₂分子的吸附和活化。

此外，具有高熱穩定性的Al₂O₃納米片能有效地抑制微小的Ir?CoO活性中心在反應過程中的聚集，從而保證復合催化劑的長壽命。

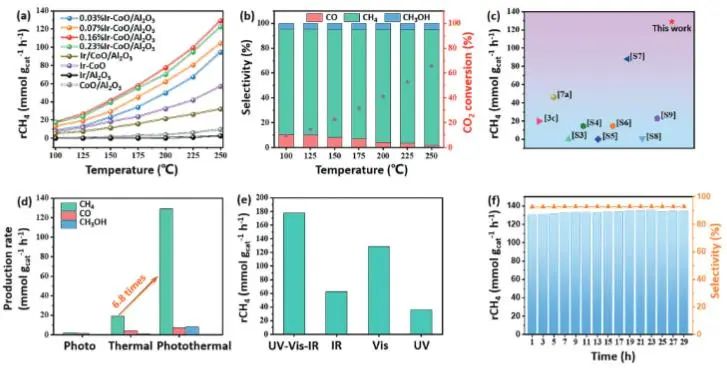

因此，優化的催化劑(0.16% Ir?CoO/Al₂O₃)具有優異的CO₂RR性能：CH₄產率達到128.9 mmol g_cat^?1 h^?1，并具有92%的選擇性和優異的穩定性。相比之下，沒有CoO的Ir/Al₂O₃在相同條件下表現出更低的催化活性，突出了CoO納米顆粒的重要性。

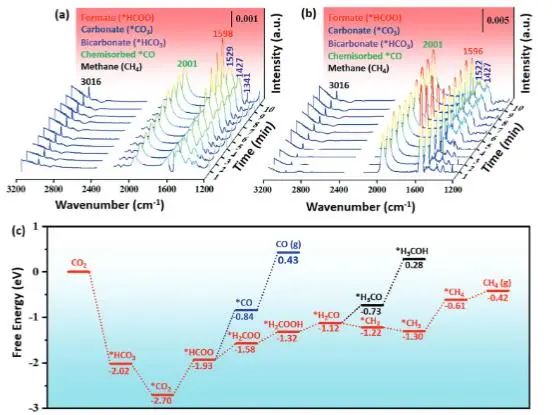

為了揭示Ir與CoO相互作用的本質，研究人員將Ir納米粒子浸漬在已制備的CoO/Al₂O₃表面，發現所制備的Ir/CoO/Al₂O₃催化劑的CH₄產率為32 mmol g_cat^?1 h^?1，遠低于Ir?CoO/Al₂O₃催化劑。此外，原位DRIFTS測試表明，光照射不會改變反應途徑，但有效地提高了反應速率控制步驟。

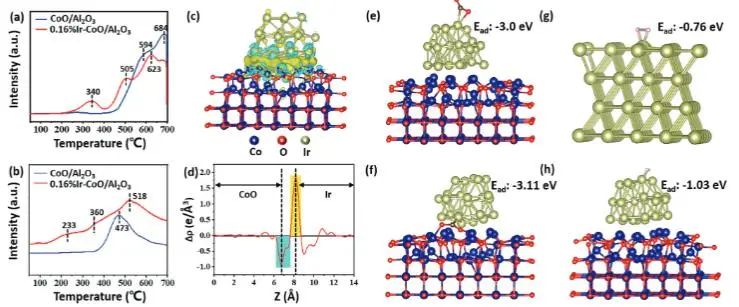

綜上所述，在光照條件下，Ir與CoO的親密相互作用產生了有效的電荷轉移、增強了光熱效應，以及促進了反應物分子和中間物種的吸附和活化，進而提高了CH₄的產率。該項工作提出了一種光熱半導體作為電子供體和作為局域溫度增強的納米加熱器的雙重功能機制，為設計有效的光熱催化劑提供了指導。

Ir-CoO Active Centers Supported on Porous Al₂O₃ Nanosheets as Efficient and Durable Photo-Thermal Catalysts for CO₂ Conversion. Advanced Science, 2023. DOI: 10.1002/advs.202300122

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/148a3129fb/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Adv. Sci.：多孔Al2O3負載Ir?CoO活性中心，實現高效持久光熱催化CO2轉化

相關推薦
