freepeople性欧美,无码福利一区二区三区,精品人妻av区波多野结衣

盡管具有廣泛的溫度耐受性和高電壓兼容性，但在鋰離子電池（LIBs）中采用碳酸丙烯酯（PC）作為電解液，由于溶劑衍生的固體電解質間相（SEI）不合格，溶劑共插層和石墨剝離阻礙了其應用。

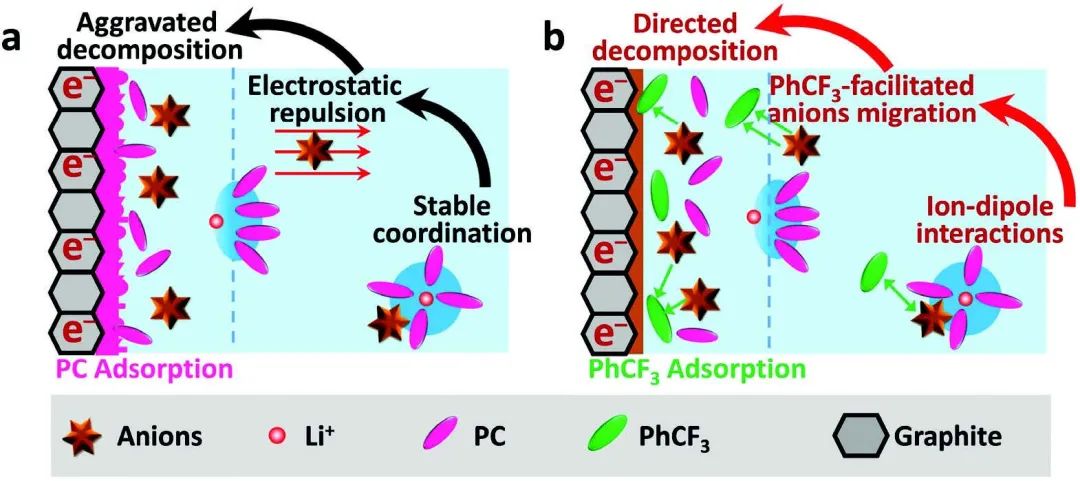

圖1. 在不同電解液中石墨電極表面附近Li⁺-PC絡合物和陰離子的界面行為

華中科技大學謝佳、曾子琪等采用具有特定吸附和陰離子吸引力的三氟甲基苯（PhCF3）來調節(jié)界面行為，并在低鋰鹽濃度（<1M）下構建陰離子誘導的SEI。與普通添加劑（如氟代碳酸乙烯酯（FEC）和碳酸亞乙烯酯（VC））不同的是，PhCF₃不參與Li⁺的溶劑化，并在石墨表面自我分解以構建添加劑衍生的SEI，而是停留在Li⁺配位之外，優(yōu)先吸附在石墨表面，促進陰離子的分解并抑制PC共插層。

在空白電解液中，由于正極過程中的長程靜電力，陰離子一旦接近石墨就會離開Li⁺的溶劑化鞘，導致Li⁺-PC復合物在石墨表面附近積累起來。當PhCF₃由于π-π堆積而優(yōu)先吸附在石墨表面時，陰離子和PhCF₃之間的離子偶極相互作用補償了靜電排斥，促進了陰離子在石墨表面的聚集。

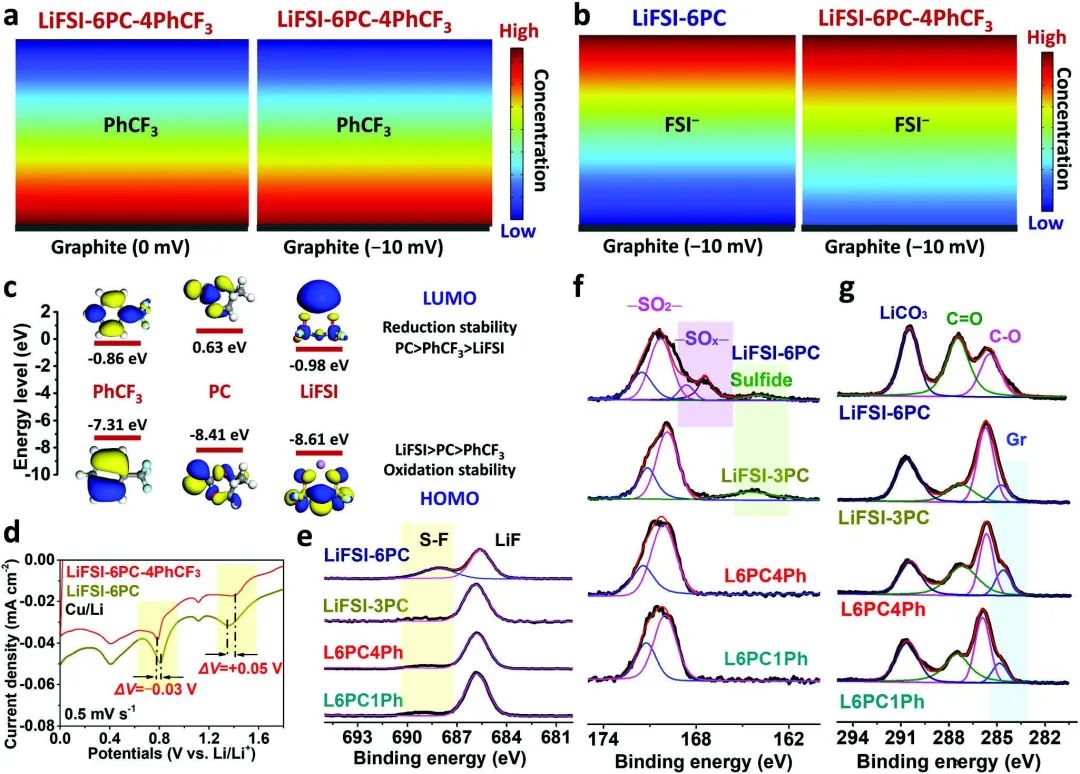

圖2. 界面模擬和SEI表征

來自陰離子分解的強大SEI，即使在低濃度的鋰鹽（<1 M）下，也能穩(wěn)定PC電解液中的石墨負極。因此，PhCF₃規(guī)避了超高濃電解液的弱點（高粘度和成本），同時實現(xiàn)了穩(wěn)定的界面。結果，PhCF₃調節(jié)的SEI使NCM613/石墨軟包電池實現(xiàn)了300次以上的可靠運行，容量保持率達到96%。

此外，這種電解液還繼承了廣泛的液態(tài)范圍（-70至160℃）和高電壓兼容性（NCM811/Li電池為4.4V，NCM613/石墨袋電池為4.35V）。總體而言，這項工作通過調節(jié)陰離子與溶劑的相互作用和電極/電解質的界面化學，在低濃度的鋰鹽中構建了穩(wěn)定的陰離子衍生的SEI。

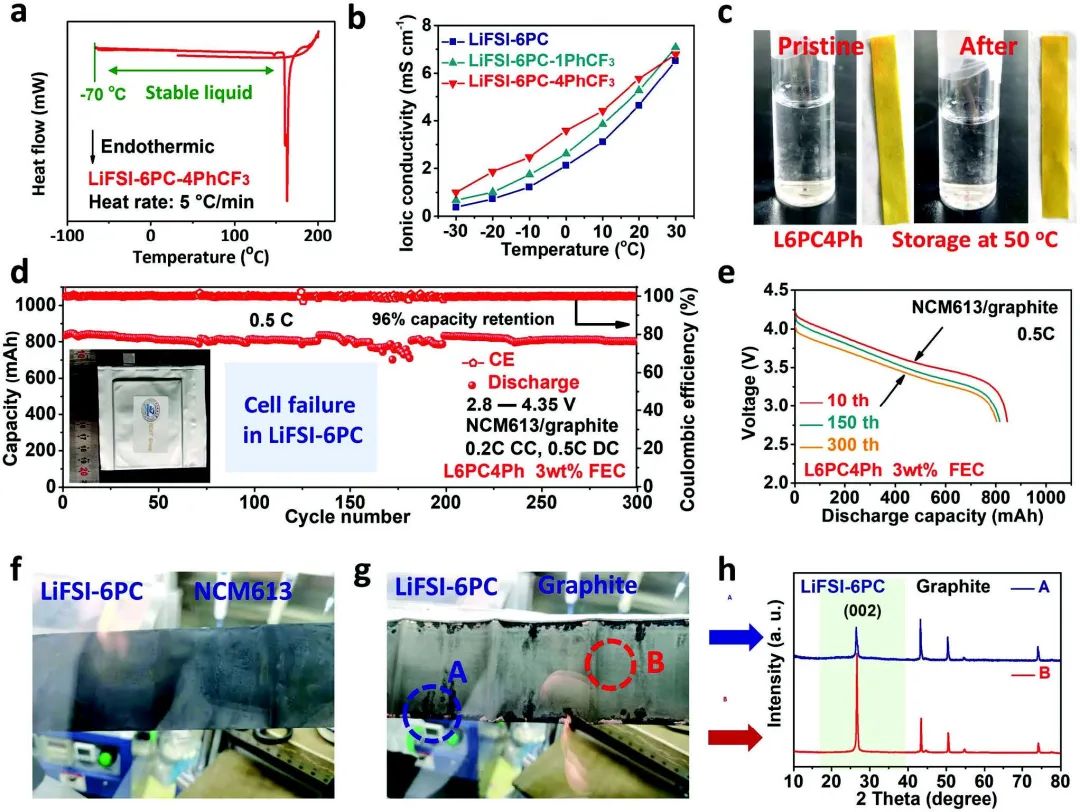

圖3. L6PC4Ph的表征和NCM613/石墨軟包電池的性能

Revealing Surfactant Effect of Trifluoromethylbenzene in Medium-Concentrated PC Electrolyte for Advanced Lithium-Ion Batteries. Advanced Science 2023. DOI: 10.1002/advs.202206648

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/268b8b2bef/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

謝佳/曾子琪Adv. Sci.：與石墨軟包電池兼容的中濃度PC電解液

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

謝佳/曾子琪Adv. Sci.：與石墨軟包電池兼容的中濃度PC電解液

相關推薦
