丝袜美腿,攵女乱h系列合集,大地资源网在线观看免费动漫

高功率鋰離子電池（LIBs）對于功率密集型應用至關重要，然而由于缺乏在高倍率下具有穩定性和高容量的負極材料，其發展在很大程度上受到了阻礙。

在此，香港理工大學鄭子劍教授、深圳大學姚蕾等人報道了一種陽離子無序策略以合成具有預畸變的Nb(Ti)O₆八面體的TiNb₂O₇（pd-TNO），其顯示出前所未有的功率密度和長循環穩定性。與在惰性氣氛中以昂貴的乙醇鈮為原料常規合成TNO及其隨后在高溫（如1000 °C）下煅燒不同，pd-TNO的合成采用空氣穩定且成本低廉的草酸鈮作為Nb的來源，因而合成是在空氣中進行的且煅燒溫度也降至800 °C。

因此，pd-TNO的合成可以很容易地按比例放大生產。原位XRD觀察和動力學分析揭示了其在減輕局部晶格應力-應變和促進插層型贗電容反應方面具有出色的能力，這有利于其在長期循環和高倍率下的結構穩定性。

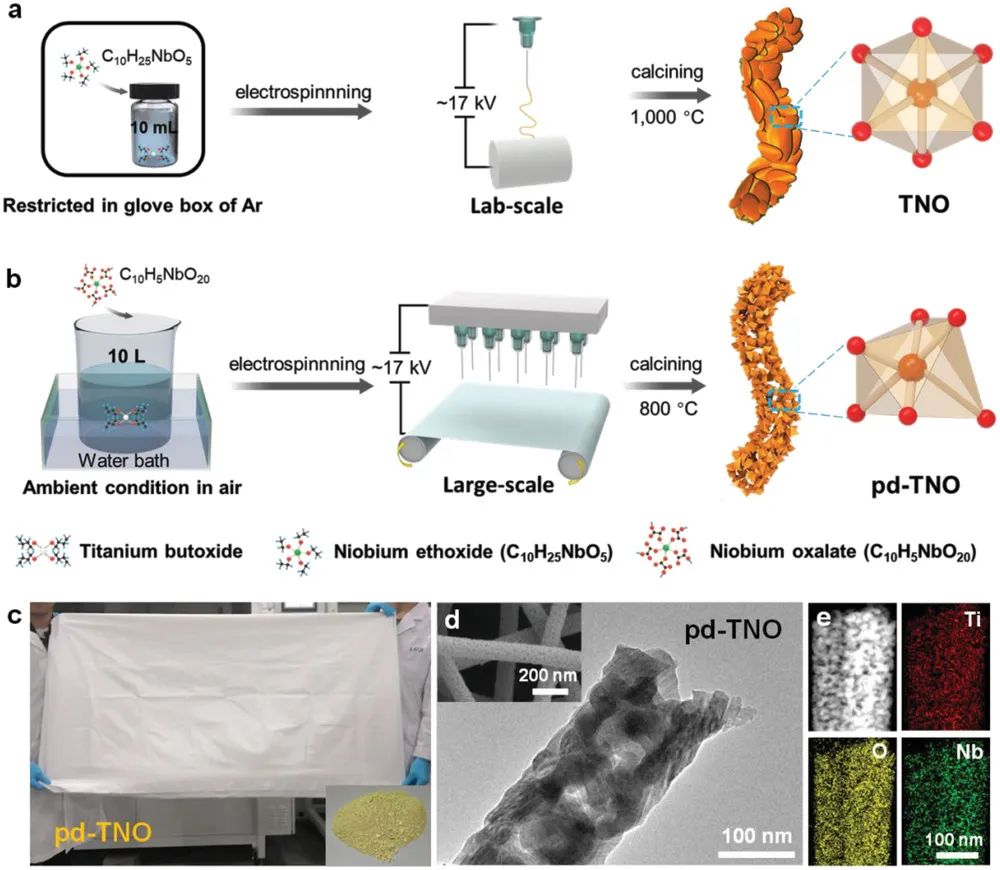

圖1. 常規TNO和pd-TNO的合成過程及表征

電化學測試表明，pd-TNO可在1~200 C的寬范圍內穩定充放電，且表現出比常規TNO顯著提高的倍率性能。即使在200 C的極高倍率下，pd-TNO也可保持TNO大約10倍高的放電容量（76 mAh g^-1）。

此外，pd-TNO在100 C下循環15000次后仍可提供66 mAh g^-1的比容量，對應于低至0.004%的衰減率。盡管與最具代表性的高功率負極 Li₄Ti₅O₁₂（LTO）具有相似的電壓區域，但pd-TNO的容量幾乎翻了一番且具有更高的能量密度和功率密度。使用pd-TNO負極組裝的高功率LIB在200 C時具有91197 W kg^-1的前所未有的功率密度，比基于LTO的LIB大約高8倍（11813 W kg^-1@50 C）。

更重要的是，pd-TNO是在環境條件下通過高通量工藝制備的，因此在實際應用中表現出相當大的可擴展性潛力。

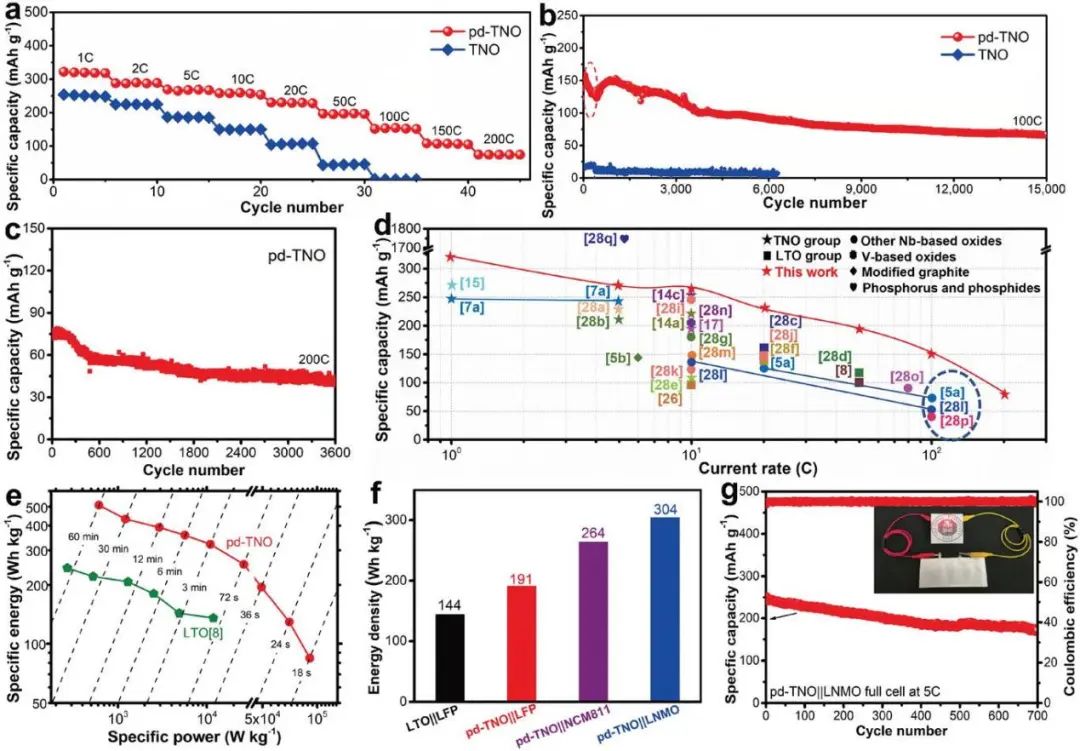

圖2. pd-TNO和常規TNO、LTO的性能對比

Unprecedented Superhigh-Rate and Ultrastable Anode for High-Power Battery via Cationic Disordering, Advanced Energy Materials 2022. DOI: 10.1002/aenm.202201130

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/4e543f97f8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

鄭子劍/姚蕾AEM：陽離子無序實現大功率電池的超高倍率/超穩定負極！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

鄭子劍/姚蕾AEM：陽離子無序實現大功率電池的超高倍率/超穩定負極！

相關推薦
